CA6140机床配套冲压工装结构设计

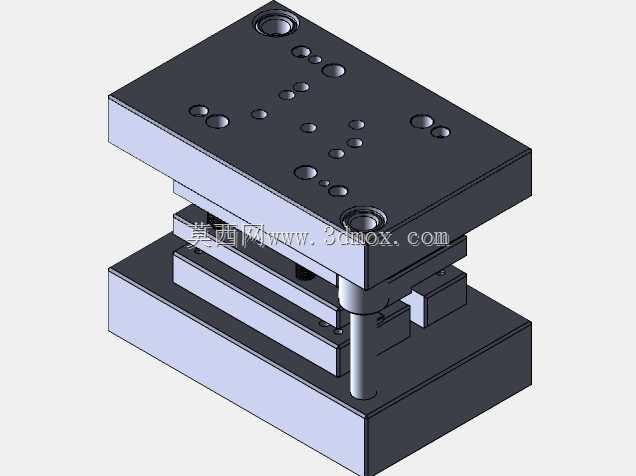

　　这套冲压工装是为CA6140普通车床配套的机加工序间冲压工位设计，主要用于车床加工完成后的小型金属片状零件的冲孔、切边、压型工序，适配车床生产线旁的工序间周转加工场景，无需单独配置大型压力机即可完成小批量冲压作业，适配车间内零散小批次零件的冲压加工需求，减少零件跨车间转运的时间损耗。整套工装采用标准冷冲模架结构，上下模座通过对角布置的导柱导套实现精准导向，导柱与下模座采用过盈配合装配，导套与上模座压装后加注润滑脂实现长期免维护滑动，合模时的导向精度可控制在0.02mm以内，能有效避免冲裁过程中出现啃模、毛刺超差的问题。上模部分集成了凸模固定板、卸料板与弹性卸料结构，卸料弹簧均匀布置在凸模周边，

　　冲压完成后可通过弹性力将箍在凸模上的料带平稳卸下，避免零件随上模回程带料导致的工位卡滞。下模部分设置了凹模镶块、定位挡料销与落料槽，挡料销可根据待加工零件的料宽调整位置，适配不同尺寸的条料送进定位，冲压完成的成品零件可通过下模座的落料槽直接滑入下方的收料盒，无需人工手动取件，降低操作安全风险。设计过程中优先考虑了与CA6140机床工作台的安装适配性，下模座的安装孔位完全匹配车床工作台的T型槽间距，可直接通过T型螺栓固定在车床侧方的拓展工作台上，不需要额外制作转接安装板，安装时的找平基准与车床工作台保持一致，无需反复校准模架平行度。模架整体闭合高度控制在适配小型手动压力机的行程范围内，也可直接安装在车间现有台式小压力机上使用，

　　上下模座采用45号钢调质处理，工作型面的镶块采用Cr12MoV材料淬火处理，硬度达到HRC58-62，可承受连续冲压的冲击载荷，正常工况下使用寿命可达10万冲次以上。结构设计时预留了快速换型空间，凸模与凹模均采用镶块式结构，更换不同规格的冲裁零件时，仅需拆卸固定镶块的内六角螺栓即可完成换型，不需要整体拆卸模架，单批次换型时间可控制在15分钟以内，适配多品种小批量的加工需求。模架的卸料力、冲裁力参数均经过核算，适配厚度0.5-3mm的冷轧钢板、铝板等常见五金板材的冲压加工，冲裁间隙根据不同板材厚度调整在合理区间，保证冲切断面的粗糙度满足工序要求，不需要后续额外的飞边处理工序。
