激光切割机栅格工作台替换备件结构

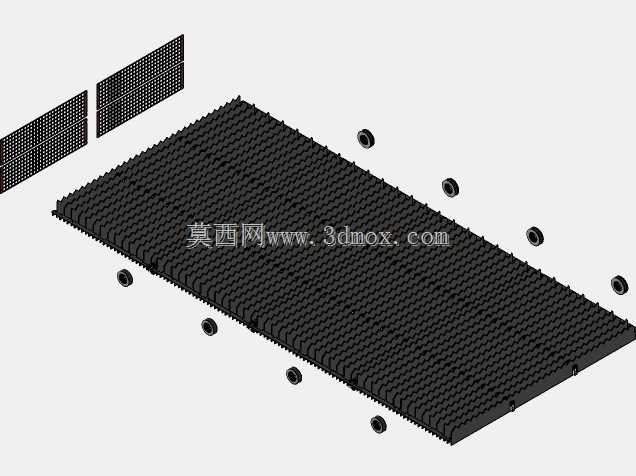

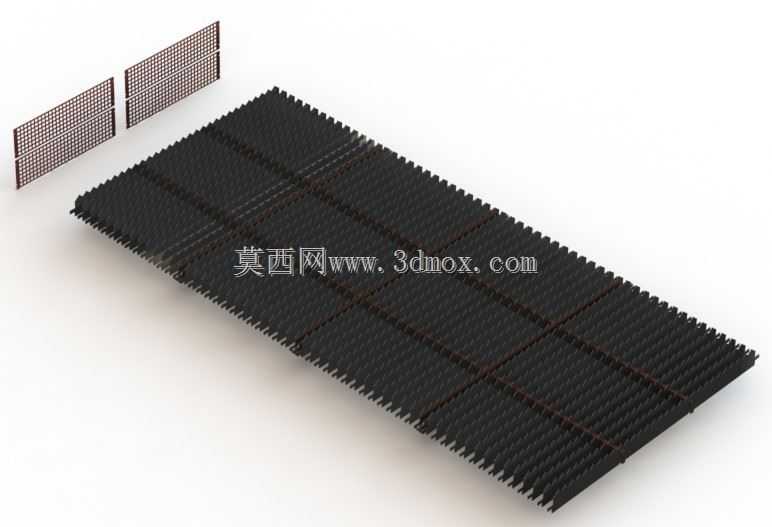

　　这套备件主要面向钣金加工车间内光纤激光切割机的日常维护替换场景，熟悉激光切割作业的从业者都清楚，设备工作台的支撑栅格属于高频损耗部件——长时间承接高温熔渣溅射、厚重板材压载，以及频繁上下料的剐蹭，栅格齿尖很容易出现熔渣堆积、齿形变形、局部塌陷的问题，一旦支撑面平整度不足，切割薄板时就容易出现板材翘边、撞枪、切割面挂渣超差等质量问题，严重时甚至会损坏切割头，造成非计划停机。本次设计的替换备件，完全匹配对应型号激光切割机的工作台安装边界，整体采用分块式栅格结构，单块栅格的齿形间距、支撑高度、侧边定位卡槽尺寸均与原机基准保持一致，现场更换时无需额外打孔或改装工位，只需将变形损坏的旧栅格块从定位槽中取出，清理干净安装位残留的熔渣与氧化皮，

　　即可直接将新备件卡入定位槽完成装配，单块更换耗时不超过十分钟，能最大程度压缩设备维护停机时间。从结构设计逻辑来看，栅格齿采用上窄下宽的梯形截面，齿尖做了微小的倒角处理，既可以减少齿尖与板材的接触面积，降低切割过程中板材背面的接触压痕，也能提升齿身的结构强度，避免长时间承重出现齿根弯折的问题；栅格底部设置了纵横交错的加强筋，筋板高度与栅格底座保持齐平，安装后整个支撑面的平面度公差控制在0.2mm每平米范围内，能够保证整张板材放置后无悬空翘曲点，适配从0.5mm薄板到20mm厚碳钢板的切割支撑需求。分块式的设计也给后续维护带来了便利，作业过程中如果某一块栅格被熔渣烧蚀严重，不需要更换整个工作台面，只需单独替换对应位置的栅格块即可，

　　大幅降低日常维护的备件成本。另外配套的两块侧边挡屑栅格，安装在工作台两侧的落料口位置，齿形方向与主工作台栅格保持一致，既可以阻挡切割过程中飞溅的高温熔渣溅到设备侧边的传动导轨与齿条上，也能让切割产生的细小废料顺着栅格间隙落入下方的废料收集斗，减少日常清理设备的工作量。在实际建模过程中，所有安装配合面都预留了合理的公差间隙，考虑到车间环境温度变化以及栅格受热后的膨胀量，相邻栅格块之间预留了0.5mm的膨胀间隙，避免长时间高温作业下栅格受热膨胀相互挤压出现拱起变形的问题；栅格表面的棱边都做了R0.3的圆角处理，避免上下料时剐蹭操作人员的手套或是划伤板材表面的防护涂层。这套备件的结构完全贴合现场设备的实际使用需求，没有多余的冗余设计，所有结构特征都服务于提升支撑稳定性、降低更换难度、延长备件使用寿命这几个核心目标，能够直接用于设备的日常维护替换，也可以作为同类型激光切割机工作台改造的结构参考。
