机床传动用方孔镶齿链轮结构设计

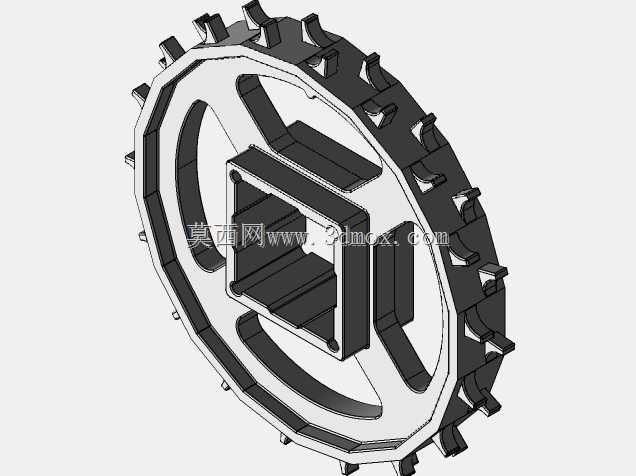

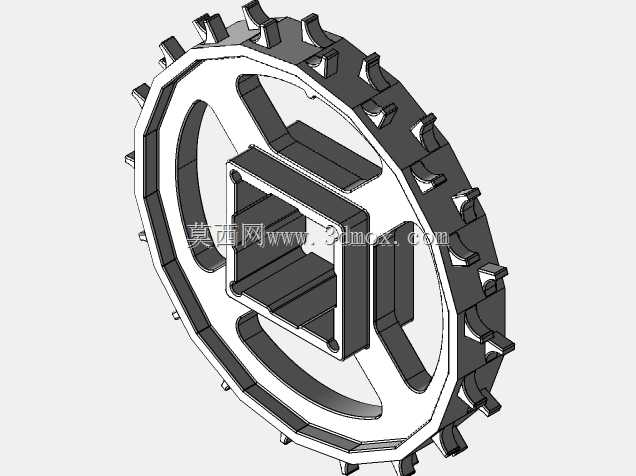

　　这款链轮主要适配CA6140系列普通车床的进给传动链路，在车床溜板箱、进给箱的动力传递环节承担链传动啮合功能，区别于常规圆孔键槽安装的链轮，本次设计采用40×40规格方孔作为安装接口，可直接与车床进给系统中方截面的传动轴配合，无需额外加工键槽，装配时可直接套入对应方轴，依靠方轴的四个直面传递扭矩，能承受进给机构频繁正反转带来的冲击载荷，避免键连接长期使用后出现的键槽磨损、滚键问题，大幅降低车床进给传动的维护频次。从结构设计来看，链轮整体采用辐条式轻量化结构，轮缘部分均匀布置18个啮合齿，齿形经过修形处理，匹配对应节距的传动链条，啮合过程中可减少链条与齿面的滑动摩擦，降低传动噪音，同时齿根位置做了圆弧过渡处理，

　　避免应力集中导致的齿根断裂问题，适配车床车间多粉尘、切削液飞溅的复杂工况。轮体中部的辐条采用对称布置的镂空结构，在保证整体结构刚度的前提下，尽可能降低轮体自身重量，减少传动轴转动时的惯量，让进给传动的启停响应更灵敏，尤其适配车床小进给量精车工序的传动精度要求。方孔的加工公差严格按照传动轴的配合公差设计，装配后无明显旷量，同时轮体端面预留了对应紧固件的安装位置，可配合轴端挡圈完成轴向定位，防止链轮在轴向上窜动影响传动精度。在实际机床改造与备件替换场景中，这类方孔链轮可直接替换原有磨损的同规格链轮，无需对原有传动轴进行二次加工，大幅缩短设备维修停机时间，轮体的齿部硬度经过针对性设计，可匹配常规传动链条的使用寿命，长期运行下齿面磨损均匀，

　　不会出现早期断齿、齿面胶合等失效问题。设计过程中充分考虑了机床加工的工艺性，轮体的镂空结构可通过常规铣削加工完成，无需特殊工装，齿形加工可采用标准滚齿工艺，加工成本可控，适合作为机床备件批量生产，同时轮体的安装边界经过校核，装配后不会与周边的进给箱壳体、溜板箱护板产生运动干涉，适配原有设备的安装空间，替换时无需调整周边其他部件的位置。
