机加工可调式工件定位夹紧工装结构

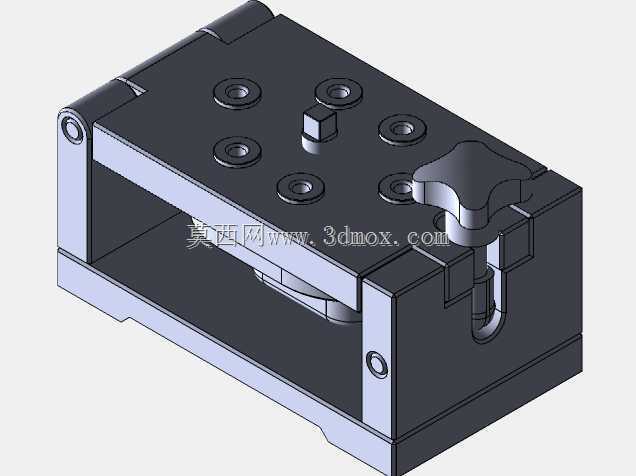

　　在常规铣削、磨削、电火花加工等离散机加工场景里，工件装夹的可靠性直接决定加工精度的一致性，这套可调式定位夹紧结构，正是针对小批量多品种零件的快速装夹需求设计，无需定制专属胎具，就能覆盖一定尺寸范围内的方块类、板块类零件装夹，大幅缩短换产时的工装准备周期。从结构布局来看，整套装置采用框式对称承载基体，两侧立板与底部基座采用一体化铣削成型的连接结构，避免拼接式结构带来的累计装配误差，基体上平面均匀布置的六个内六角安装孔，可直接穿过内六角螺栓将整套工装固定在机床T型槽工作台或者专用夹具基板上，安装孔的孔位间距符合常规机床工作台的槽距标准，不需要额外加工过渡连接板就能完成安装固定，安装边界控制在长160mm、宽100mm、

　　高75mm的空间范围内，不会占用过多工作台有效行程，适配多数中小型立式加工中心、台式铣床的工作台安装要求。装置的夹紧执行端采用侧推式螺旋进给结构，前端的星形旋钮采用大直径防滑设计，操作人员无需借助加力杆，徒手就能完成夹紧与松开动作，旋钮下方的进给螺杆采用梯形螺纹传动，具备自锁特性，在加工过程中承受切削振动时不会出现松退现象，螺杆前端的压块采用浮动式设计，可随工件侧面的平面度误差自动调整贴合角度，避免点接触夹紧导致的工件压痕或者装夹变形。基体另一侧的定位挡边采用可拆卸式结构，当加工零件的宽度尺寸超出常规范围时，可更换不同厚度的定位挡边拓展装夹范围，挡边与基体的连接采用两个圆柱销定位加内六角螺钉锁紧的方式，重复安装的定位精度可控制在0.

　　02mm以内，满足精加工工序的定位要求。基体上平面设置的方形定位凸台，可作为工件Z向定位的辅助基准，当加工带预制工艺孔或者工艺槽的零件时，可直接将凸台嵌入工件的工艺特征内，实现X、Y、Z三个方向的快速定位，不需要反复打表找正，单件装夹的辅助时间可缩短60%以上。整套结构的受力路径经过优化，夹紧力从侧推螺杆传递到工件，再传导到对面的定位挡边，最终全部由两侧立板承担，不会对底部安装螺栓产生额外的剪切载荷，即使在较大切削参数的粗加工场景下，也不会出现工装移位的问题。在实际生产应用中，这套工装可直接用于小型电力变压器铁芯硅钢片叠装后的压紧定位、小型结构件的铣面钻孔工序、模具镶件的精加工装夹等场景，针对不同厚度的工件，

　　可通过调整螺杆的进给行程适配，不需要更换压块或者调整其他结构，操作门槛极低，新入职的操作人员经过简单讲解就能独立完成装夹操作。结构设计时充分考虑了加工工艺性，所有组成零件的特征都采用常规铣削、车削就能完成加工，没有特殊的异形曲面或者高精度配合要求，制造成本仅为同类型液压夹紧工装的十分之一，维护也十分简便，定期在梯形螺纹处涂抹润滑脂就能保证长期顺畅使用，不需要复杂的密封件更换或者液压系统维护。针对加工过程中的切屑清理问题，基体采用开放式框型结构，加工产生的切屑可直接从框体中间的空腔落下，不会堆积在定位面上影响装夹精度，每次加工完成后用压缩空气就能快速清理干净，不会出现切屑卡滞在活动部件内导致操作卡涩的问题。
