直列双缸内燃发动机结构原理展示模型

　　该模型还原了直列双缸内燃发动机的核心机械结构，可用于动力机械原理教学、小型动力设备选型参考、发动机结构设计验证等场景，覆盖通用小型发电机组、轻型摩托动力、小型农用机械动力等常见应用领域。模型完整呈现了双缸发动机的核心运动副与传动链路，两个气缸采用直列平行布置，活塞组件通过连杆与下方曲轴形成曲柄连杆机构，将活塞的往复直线运动转化为曲轴的旋转扭矩输出；曲轴端部集成传动齿轮组，可实现配气机构的正时驱动，保证进排气动作与活塞运动行程精准匹配，顶部的配气摇臂组件完整还原了气门驱动的传动路径，清晰展示凸轮-摇臂-气门的动作传递逻辑。设计阶段优先还原各部件的运动干涉边界，建模过程中严格匹配曲柄半径与连杆长度的比值，

　　保证活塞运动行程符合常规小排量双缸机的设计参数，气缸中心距按照同排量机型的常规布置尺寸设定，预留了气缸壁与曲轴箱的安装配合面，可直接拓展为完整的整机装配模型。模型中各运动部件的配合间隙按照常规机械设计公差设定，活塞与气缸壁保留了合理的滑动配合间隙，曲轴主轴颈与曲轴箱轴承位的配合尺寸符合通用轴承选型规范，齿轮组的啮合间隙满足正时传动的精度要求，避免运动过程中出现卡滞或传动误差。从安装边界来看，模型整体轮廓紧凑，曲轴输出端的连接法兰尺寸适配小型离合器或皮带轮的安装规格，气缸盖顶部预留了火花塞与进排气道的安装位置，曲轴箱底部的安装孔位可匹配通用小型动力设备的机架安装尺寸，能够直接用于小型动力设备的整机布局校核。

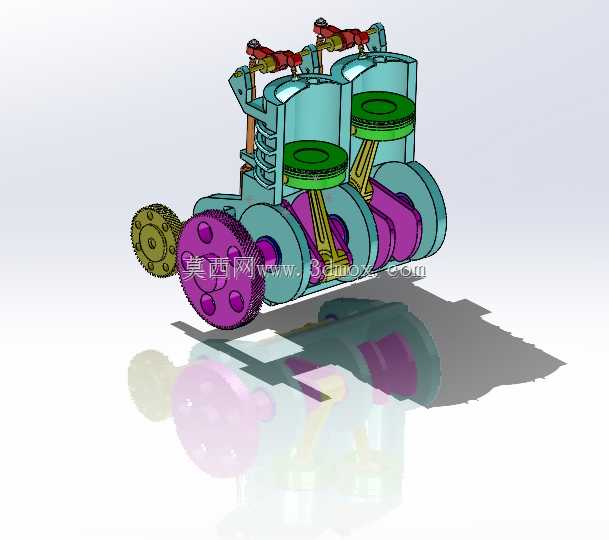

　　模型采用分色处理区分不同功能部件，紫色部分为曲轴与正时齿轮组件，绿色为活塞顶面，青色为气缸体与曲轴箱壳体，金色为连杆与传动连接件，红色为配气机构驱动组件，能够让使用者快速区分各功能模块，清晰理解动力从燃烧做功到扭矩输出的完整传递路径，对于初学发动机结构的设计人员，可通过该模型快速掌握双缸机的曲柄布置、正时匹配、部件装配逻辑，也可作为小型动力设备开发阶段的结构参考模板，校核动力总成与外围设备的安装空间匹配关系。
