五缸星型径向活塞发动机结构设计

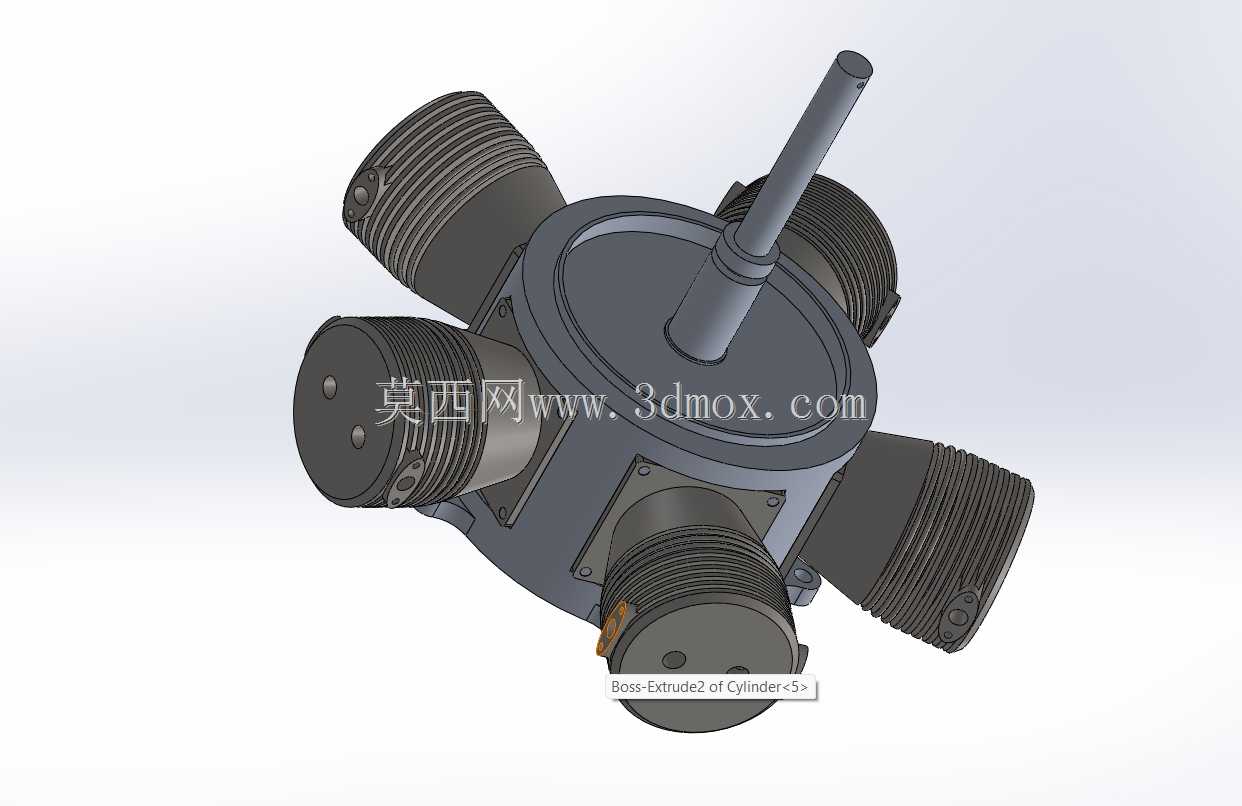

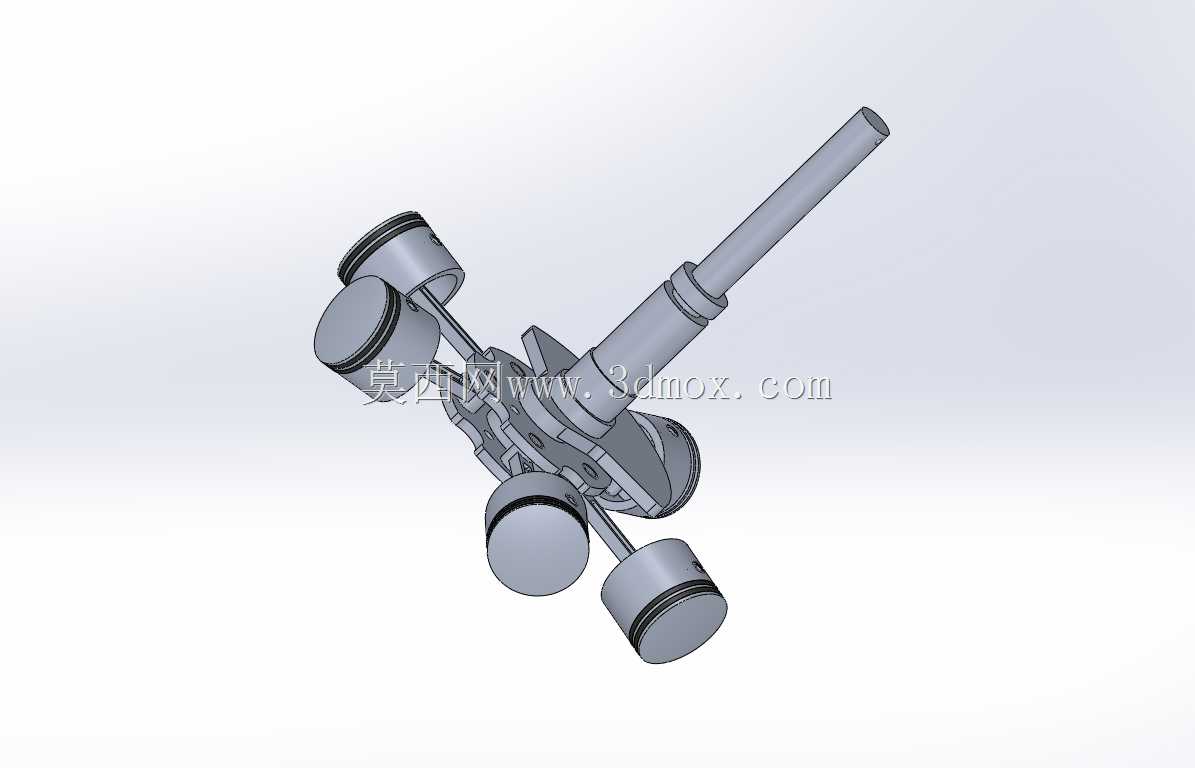

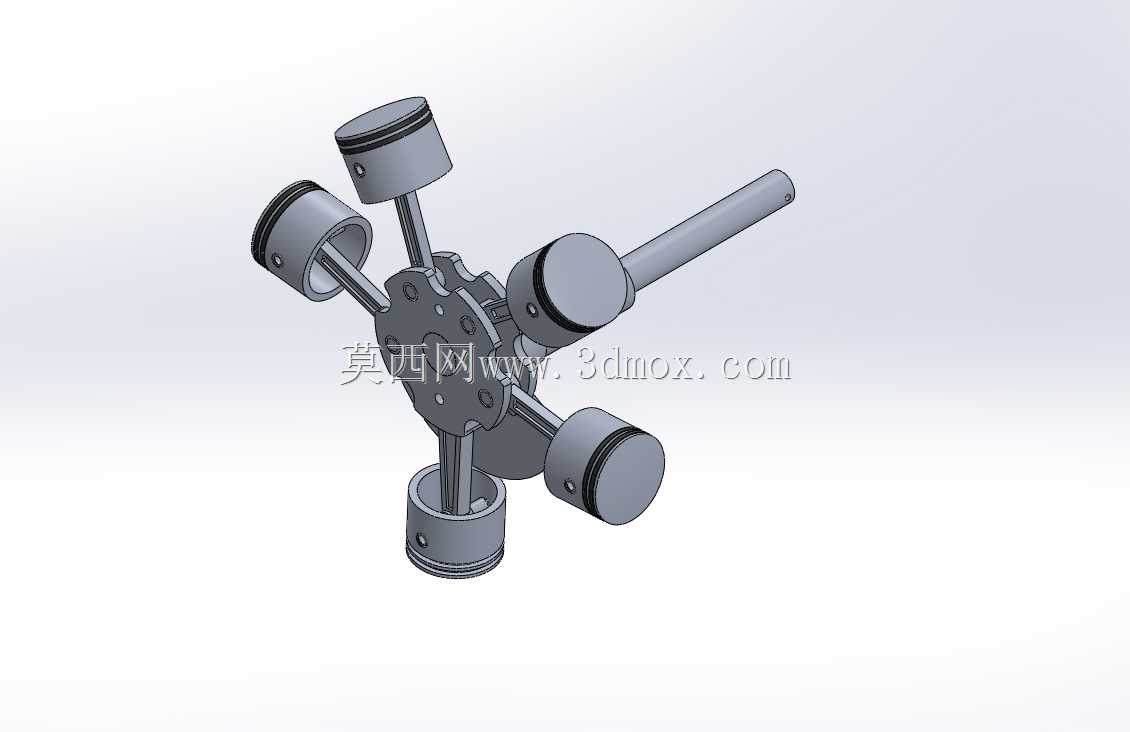

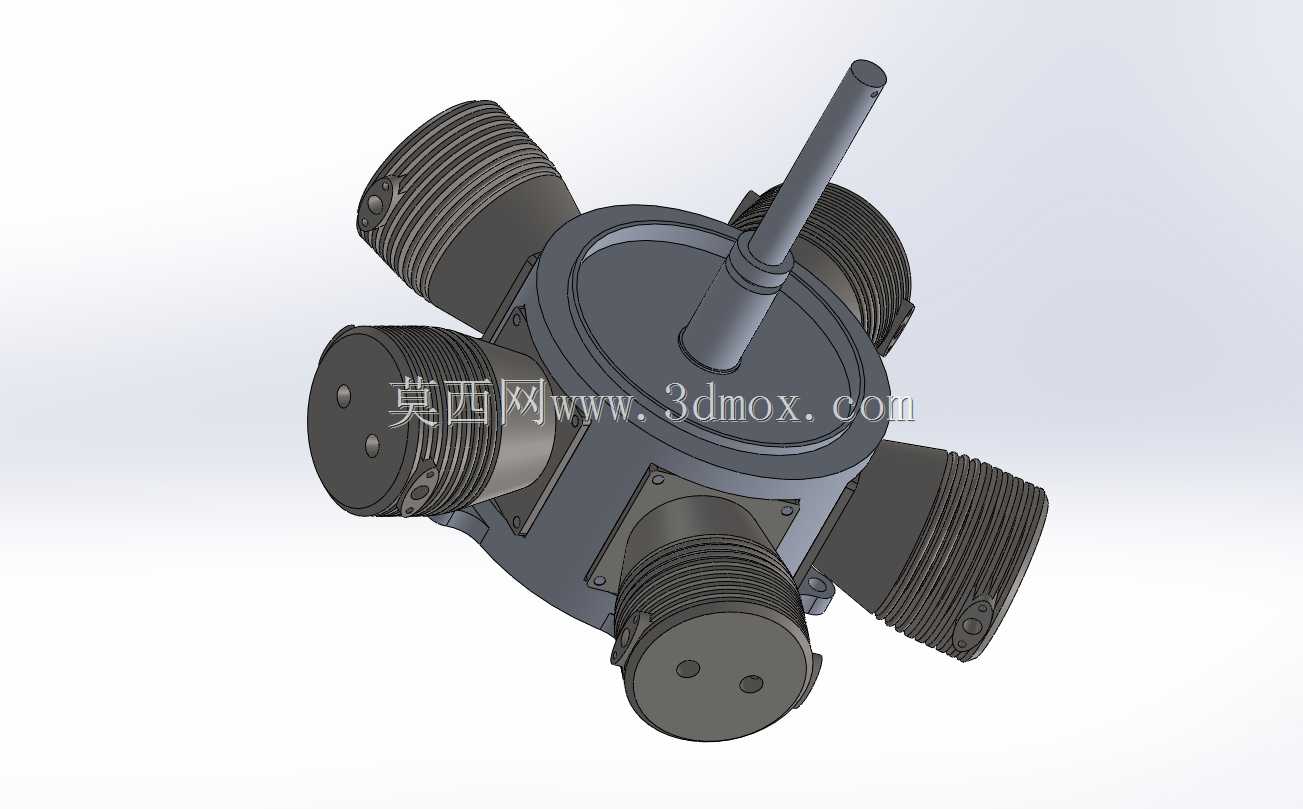

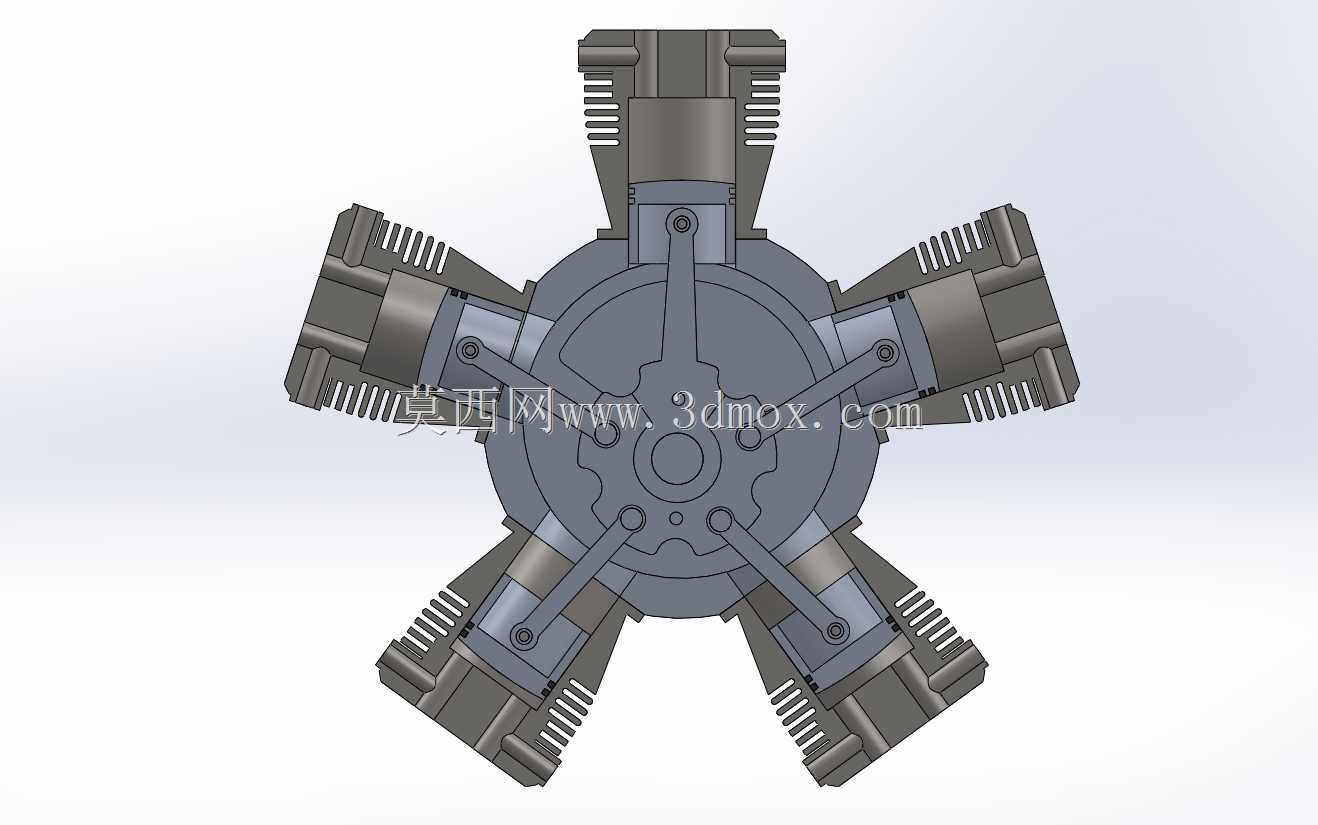

　　该径向发动机采用五缸星型布局，气缸围绕中心曲轴呈圆周均匀分布，这种结构最早广泛应用于轻型通航飞机动力单元，相比直列或V型发动机，其曲轴长度更短，整体结构刚性更强，在相同排量下整机径向尺寸紧凑，迎风面的散热条件更适配风冷散热需求，不需要额外布置复杂的水冷管路，能大幅降低动力系统的自重与维护复杂度，在早期螺旋桨飞机、小型农用无人机、特种作业无人直升机动力选型中具备独特优势。从结构设计逻辑来看，五个气缸的活塞通过连杆共同铰接在中心曲轴的曲柄销上，做功行程沿圆周依次错开，曲轴每旋转72度即可触发一个气缸进入做功冲程，动力输出的平顺性远优于同缸数的直列发动机，不需要额外加装大质量的平衡轴来抵消一阶二阶振动，整机运转时的动平衡特性更优。

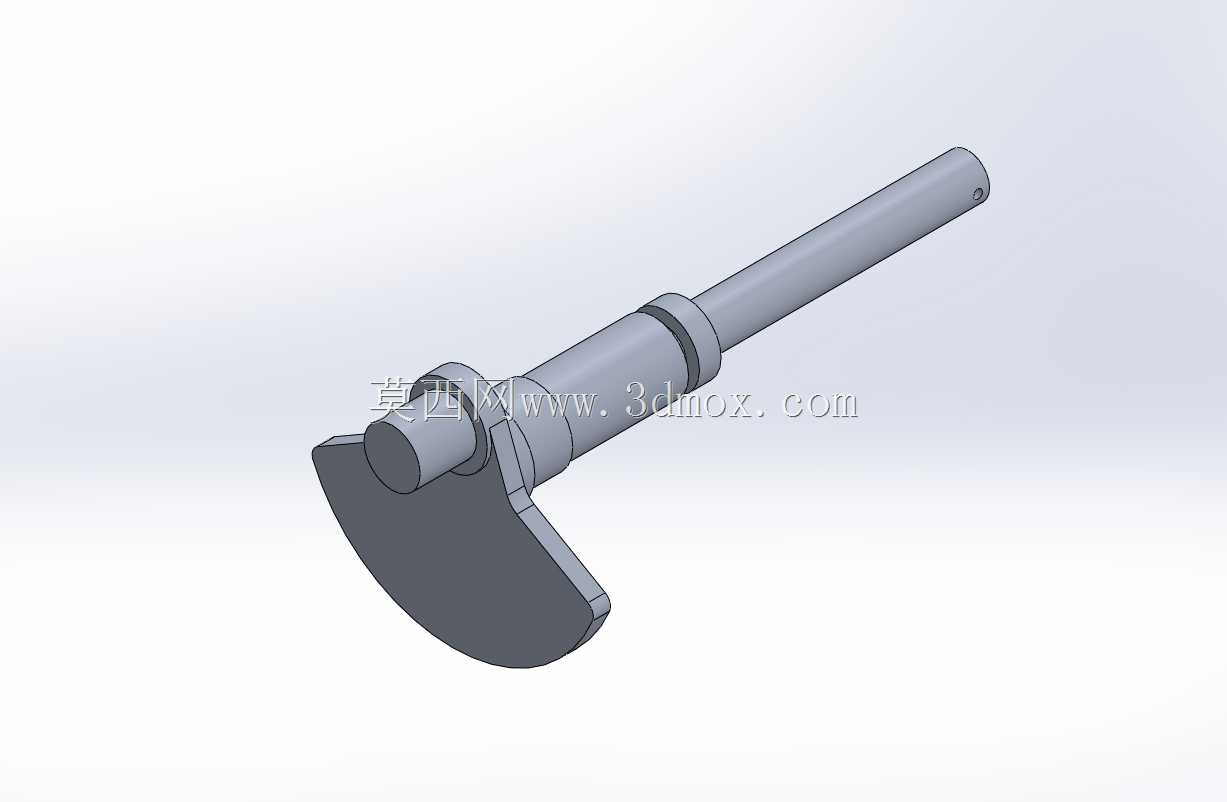

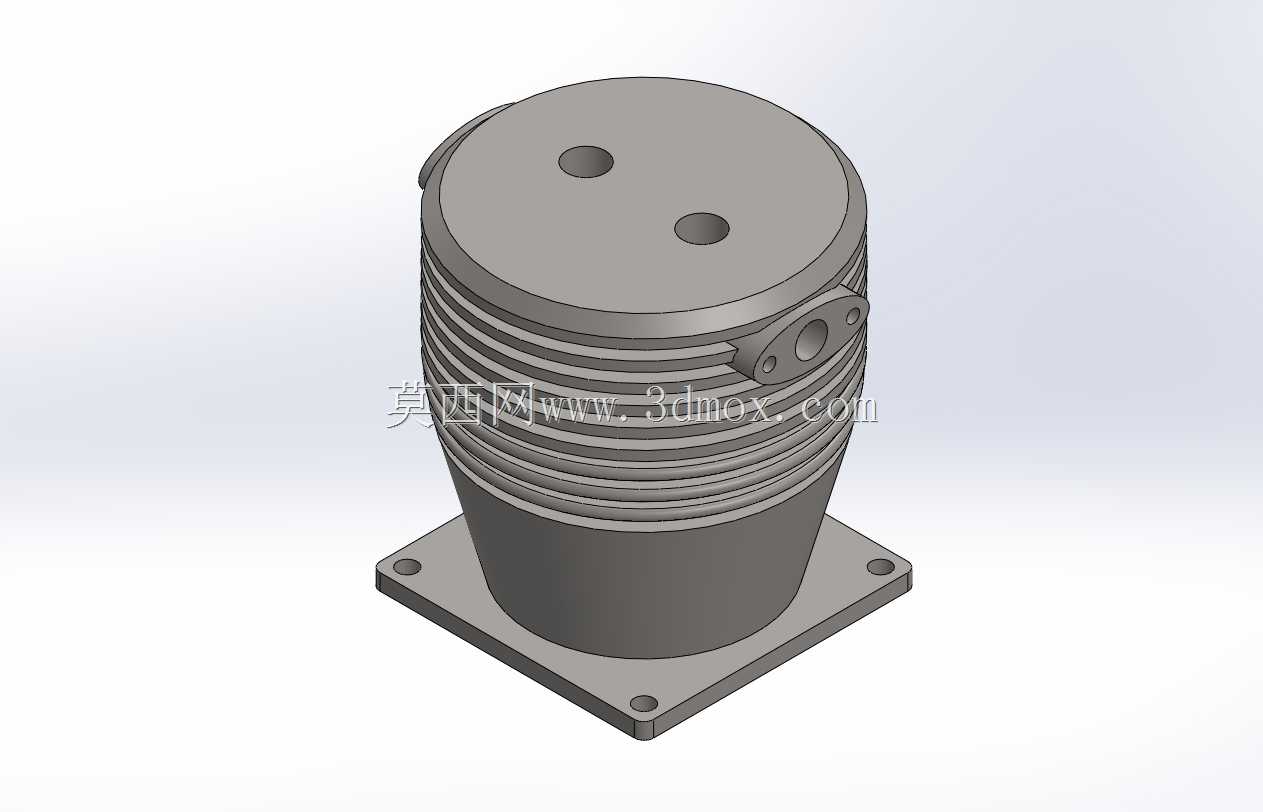

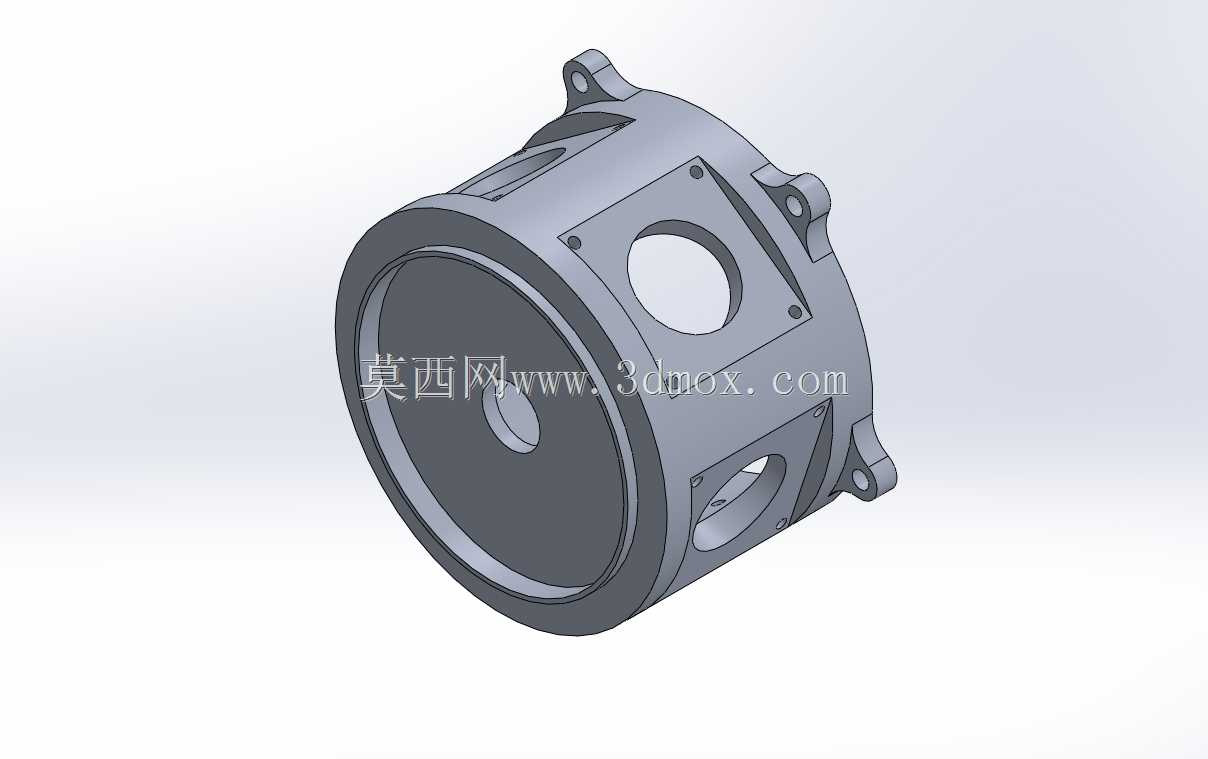

　　设计过程中需要严格控制各气缸轴线与曲轴中心的夹角公差，保证五个活塞的上止点位置高度一致，避免各缸压缩比出现偏差导致的运转抖动；气缸外壁的散热鳍片沿轴向均匀排布，鳍片厚度与间距经过匹配计算，保证巡航转速下各缸温度差控制在合理区间，避免局部过热导致的活塞卡滞故障。中心输出轴从曲轴前端延伸而出，轴径尺寸匹配通用的螺旋桨安装法兰规格，安装边界上，整机后端的安装节采用圆周均布的定位孔设计，可直接适配标准的发动机架安装接口，不需要额外设计转接支架；曲轴箱采用分体式结构，合箱面的密封槽设计适配耐油橡胶密封圈，可保证运转时曲轴箱内的压力稳定，避免机油渗漏。各气缸与曲轴箱的连接采用法兰定位加螺栓紧固的方式，装配时可单独对单个气缸进行拆装维护，

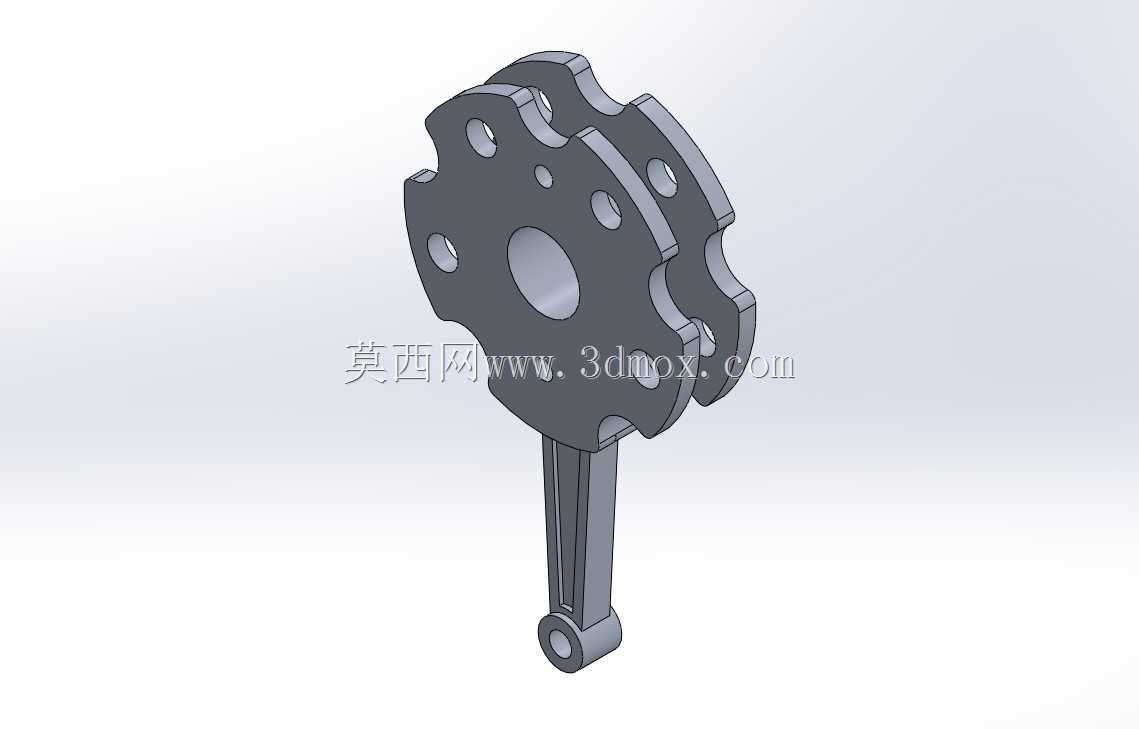

　　不需要完全拆解整机，大幅降低外场维护的作业难度。活塞裙部的型线经过热膨胀匹配设计，在工作温度下可保证与气缸壁的配合间隙处于最优区间，既减少冷启动磨损，又能避免热态下的拉缸故障；连杆采用工字型截面设计，在保证结构强度的前提下尽可能降低往复运动质量，减少曲轴运转时的惯性负载，提升动力响应速度。
