六缸径向星形发动机结构设计

　　径向星形发动机属于典型的多缸周向布置动力装置，气缸围绕中心曲轴箱呈放射状均匀分布，在早期航空动力、轻型特种车辆及高端定制车辆中具有鲜明的应用特征。该结构将六组气缸沿圆周方向排布，使各缸往复惯性力在径向形成较好的对称平衡关系，相比直列或V型布置，整机在紧凑空间内能够获得更大的总排量与功率输出。

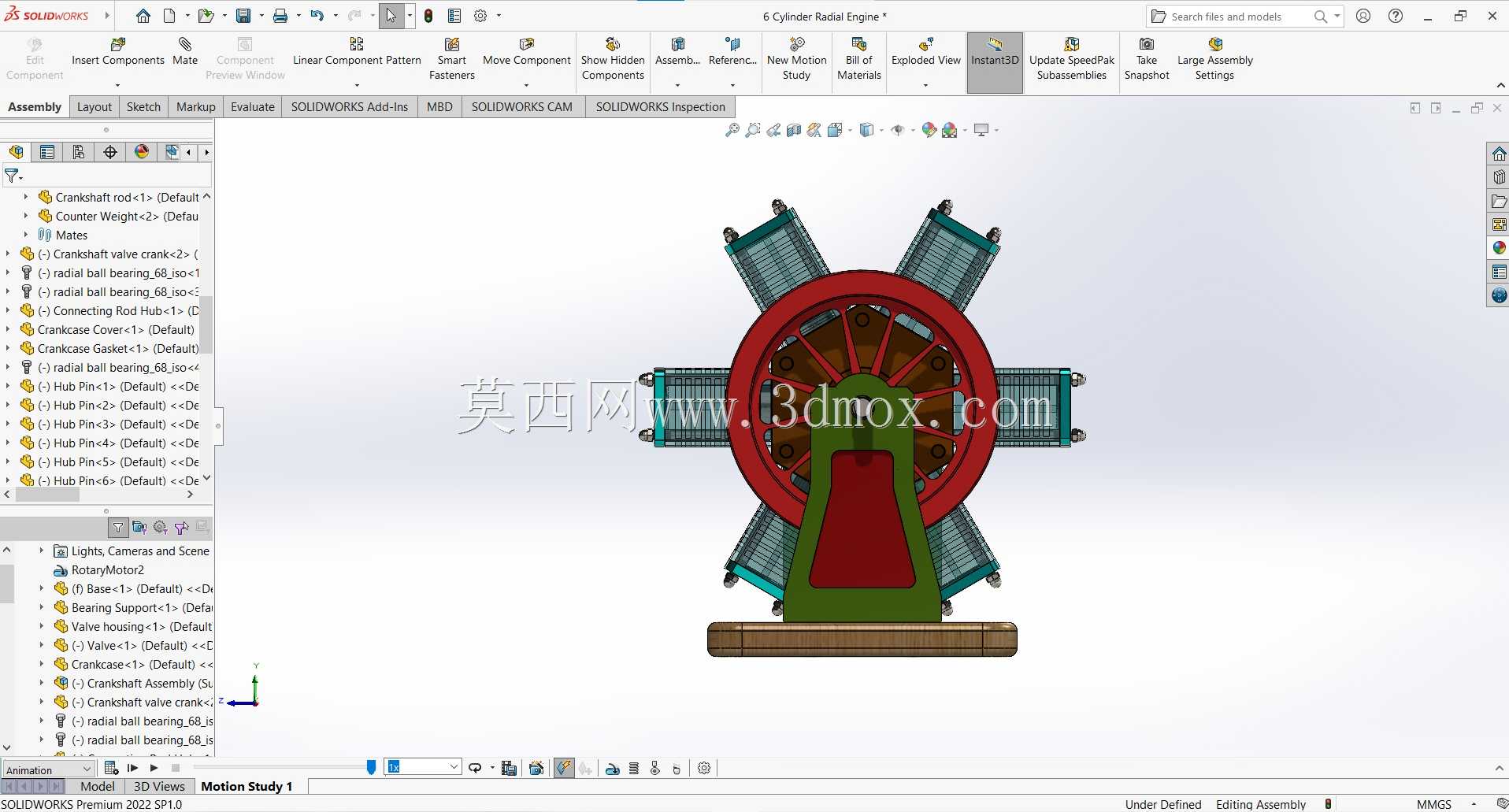

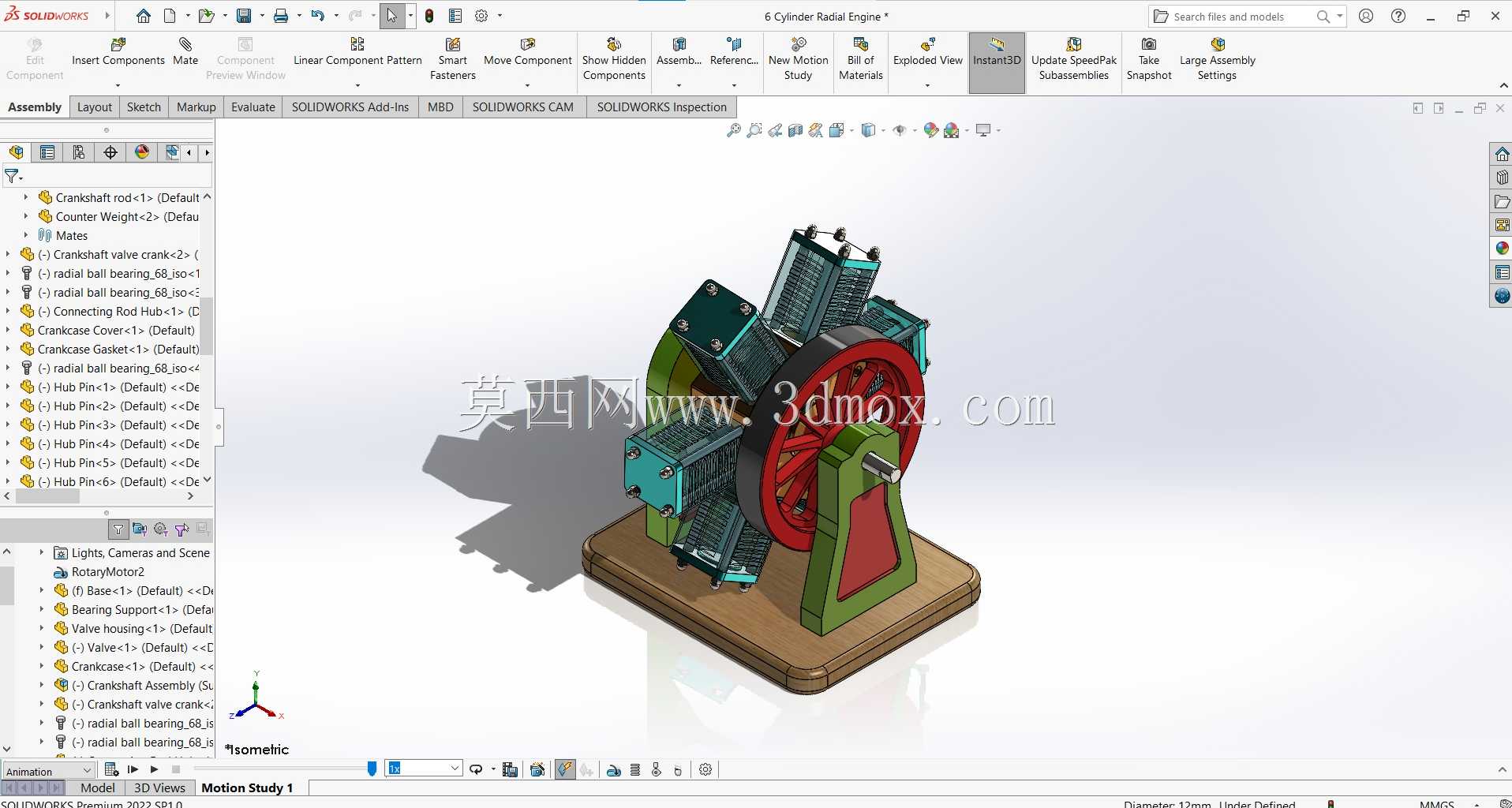

　　从实际用途看，这类发动机多用于对功率密度、外形轮廓和运转平顺性有特殊要求的场合。航空领域中，星形布局迎风面积较大但结构短粗，有利于缩短机体轴向长度；在高端车辆或展示型动力装置中，外露的放射气缸具有强烈的机械辨识度，也便于布置散热片与导流结构。模型中六组缸体围绕红色轮盘式曲轴箱均布，底部设置独立支架与安装底座，能够直观呈现整机支撑、传动和缸体装配关系。

　　功能设计上，径向发动机的核心在于中心曲柄连杆机构与周向气缸的协同。活塞在各缸内往复运动，通过连杆组件将力汇集至中心曲轴，多缸按相位依次做功，使输出扭矩波动明显减小。由于气缸围绕主轴分布，曲轴长度可以大幅缩短，主轴承受力路径更集中，机体刚性更容易保证。设计时需要重点关注连杆与曲柄销的连接方式、各缸相位角分配、活塞行程与缸径匹配，以及气门、进排气通道和散热结构的空间避让。

　　外形与安装边界方面，该机型整体轮廓接近圆盘形，径向尺寸由气缸长度和缸体排布半径决定，轴向尺寸则主要受曲轴箱、输出端及支架厚度影响。底部支座承担整机重量与工作振动载荷，安装面需保证水平度和连接孔位精度；外围气缸在维修、散热和管路布置上需要预留操作空间，不能仅按静态外形进行干涉检查。对于三维建模人员，装配时应先建立中心曲轴箱基准，再按圆周阵列方式布置缸体、活塞、连杆和散热片，随后校核曲柄转动过程中连杆摆动、活塞行程端点以及缸盖附件之间的动态间隙。

　　结构表达上，模型通过不同颜色区分曲轴箱、气缸、支架和底座，使动力传递路线清晰可见。工程应用中，此类装置不仅是动力设备，也涉及热管理、润滑回路、点火顺序和支撑刚度等多方面协调，适合作为复杂往复机械装配、运动仿真和机构教学分析的典型对象。
