小型桌面数控雕刻机龙门式铣削加工设备

　　这套小型龙门式数控雕刻机面向桌面级精密铣削、软质材料雕刻与小尺寸工件试制场景搭建，整体采用工业铝型材拼装框架，兼顾机架刚性与拆装调试的便利性，常见于高校机械实训项目、个人创客工坊、小型广告加工点位以及非标零件打样环节，可完成亚克力板、软木、密度板、薄铝片、工程塑料等材料的平面刻字、轮廓切割、浅槽铣削与简单三维曲面加工任务。

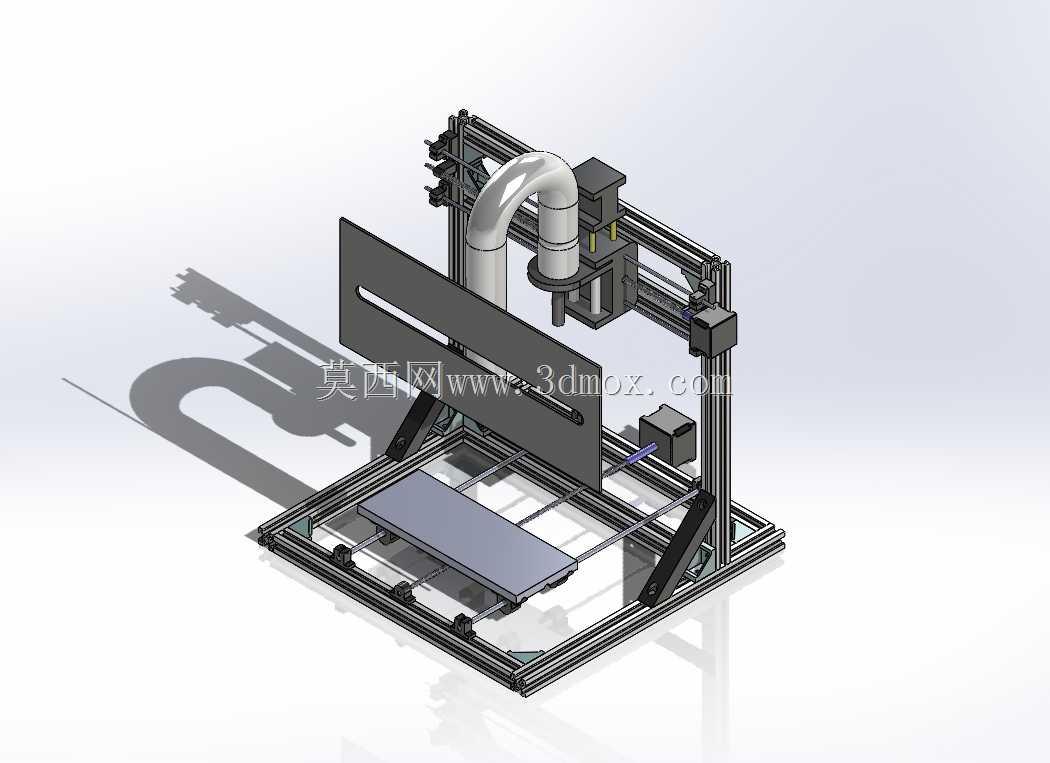

　　从整机布局来看，设备采用经典的动龙门+固定工作台结构：底部为矩形铝型材焊接拼装底座，工作台面沿底座纵向铺设直线导轨，待加工工件通过夹具或压板固定在台面上，Y轴传动组件布置在工作台下方，带动工件完成纵向进给；两侧立式铝型材立柱支撑顶部横梁，X轴滑座搭载在横梁导轨上，沿横梁完成横向移动；Z轴主轴滑枕垂直安装在X轴滑座前端，带动高速电主轴完成上下进刀与抬刀动作，三轴均采用步进电机配合同步带或丝杠传递动力，运动控制逻辑清晰，接线与维护点位都预留了充足操作空间。

　　结构设计阶段优先考虑了桌面安装的边界约束：整机 footprint 控制在小型工作台可容纳的范围内，底部框架四周预留了地脚安装孔，既可以直接放置在防静电工作台面上，也可以通过膨胀螺栓固定在专用铸铁支架上，避免高速铣削时机架出现共振。框架所有铝型材连接处均采用角件与内置螺栓锁紧，立柱与底座之间额外加装了三角形斜撑加强筋，抵消主轴高速切削时产生的侧向倾覆力矩，减少龙门架的晃动量。主轴侧方配套设置了吸尘管路接口，可外接工业吸尘器，加工过程中实时带走木屑、塑料碎屑，避免切屑堆积在导轨表面划伤运动副。

　　传动系统的选型匹配小行程加工的精度需求：X、Y轴选用直线光轴搭配直线轴承，运行阻力小、进给平顺，Z轴采用垂直布置的丝杠传动，自带自锁特性，断电后主轴滑枕不会自行下坠撞损工件。各轴的限位开关安装在行程两端的型材槽内，触发位置可根据实际加工行程灵活调整，硬件层面避免超程撞机。电气控制盒独立布置在机架侧方，步进驱动器、控制主板、电源模块分层安装，散热通道通畅，接线端子全部做了标识，后期更换电机或调整走线时无需大范围拆解机架。

　　实际加工场景中，操作人员先将待加工坯料固定在工作台上，对刀完成后导入加工G代码，设备即可按照预设路径自动完成雕刻作业，主轴转速可根据材料特性调整，加工软质材料时调高转速降低进给，加工薄铝件时适当降低转速加大冷却，整套结构没有冗余复杂部件，拆装、更换主轴、调整导轨预紧都可在短时间内完成，非常适合机械专业学生理解三轴数控设备的运动原理、装配工艺与调试流程，也能满足小批量定制化小件的加工生产需求。
