内六角圆柱头带肩螺钉紧固连接件

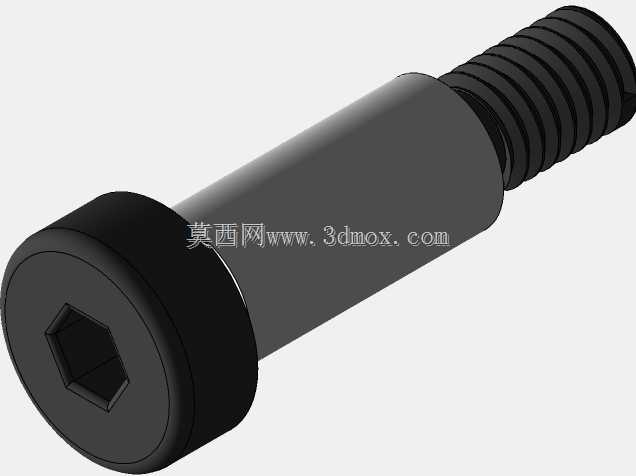

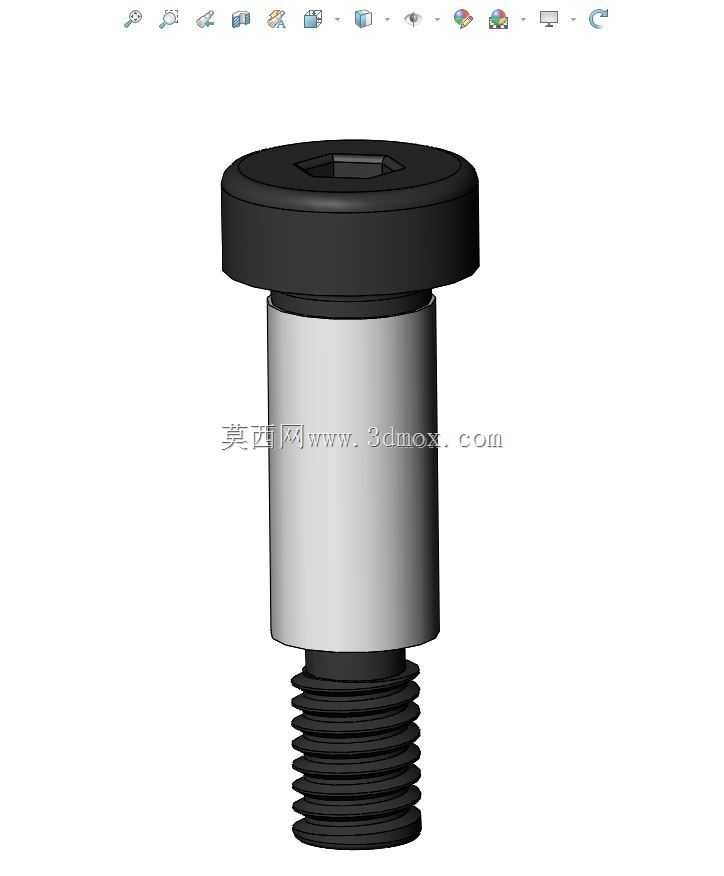

　　带肩螺钉也常被业内称为塞打螺丝，在各类工装夹具、精密机床附件、自动化模组的装配场景中应用极广，和普通全螺纹螺钉不同，这类带肩结构的核心作用是利用光杆段的高精度圆柱面实现精准的定位与限位，而非单纯提供轴向锁紧力。这款1/2规格的带肩螺钉，头部采用标准内六角驱动形式，适配常规内六角扳手即可完成装拆，头部直径大于光杆段直径，压紧时可提供足够的端面接触面积，避免锁紧过程中压伤被连接件的安装面，同时也能保证锁紧力矩的稳定传递。光杆肩段是整个零件的核心功能段，设计时严格控制了圆柱度与表面粗糙度，装配时该段与被连接件的安装孔采用小间隙配合，既能保证两个连接件之间的相对位置精度，又能在设备运行过程中承受一定的径向剪切力，

　　很多需要做相对滑动的铰接位置，也会选用这类带肩螺钉作为转轴使用，此时光杆段的硬度与同轴度就直接决定了铰接副的使用寿命与运动平顺性。下方的螺纹段采用标准统一螺纹规格，装配时配合螺母或者预制螺纹孔完成轴向锁紧，螺纹段与光杆肩段之间做了退刀槽处理，避免螺纹加工收尾处的应力集中，同时也能保证光杆段的端面可以完全贴合被连接件的安装台阶，不会出现虚位。在实际选型使用时，需要重点关注光杆肩段的长度，这个尺寸直接决定了被连接件之间的允许间隙，也就是安装边界，如果肩段长度过长，会导致锁紧后两个连接件之间存在窜动间隙，固定不牢；如果肩段长度过短，则会出现螺纹段提前受力，光杆段无法完全插入定位孔，失去定位与抗剪的作用。头部的内六角深度也经过匹配设计，

　　保证扳手插入深度足够，大扭矩锁紧时不会出现打滑拧花头部的情况，头部下端面与光杆轴线的垂直度也做了严格控制，锁紧后不会出现偏斜，保证压紧力均匀分布在接触端面上。这类零件在模具结构、流水线治具、健身器材的铰接部位也十分常见，建模时需要区分光杆段与螺纹段的尺寸公差，光杆段一般采用h6级公差适配安装孔的H7公差，实现基轴制的间隙配合，螺纹段则采用标准螺纹公差即可，不需要过高的精度要求，这样既能满足功能需求，又能控制加工成本。
