内螺纹90度弯头管路连接件结构设计

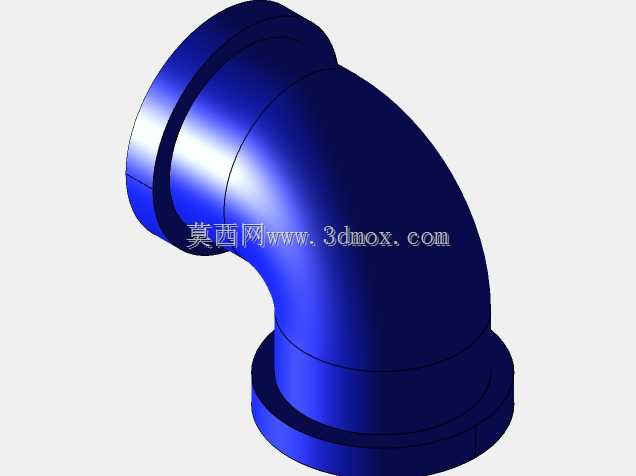

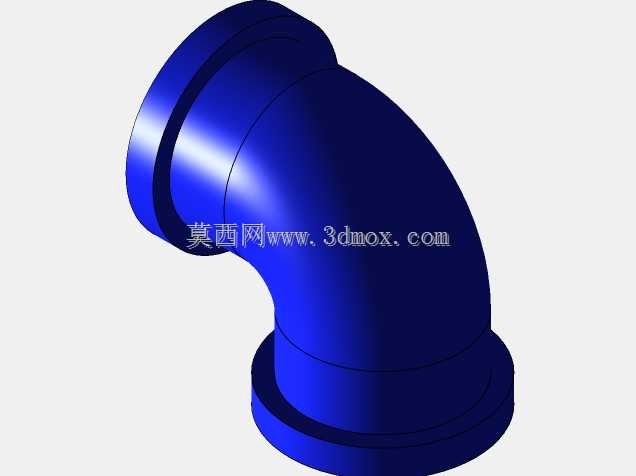

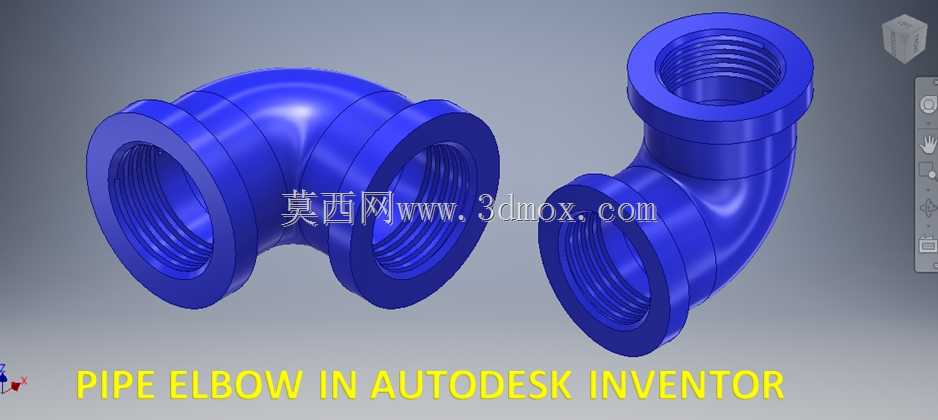

　　这类90度内螺纹弯头是流体输送管路系统里的基础转向连接件，日常在民用给排水、工业液压油路、气动控制回路、低压化工介质输送场景中都有大量应用，核心作用是在管路需要转向的位置改变介质流向，相比直管拼接的转向结构，一体成型的弯头流道更顺滑，能大幅降低介质流经转向位置的局部阻力损失，减少管路系统的压损，同时避免多段拼接带来的额外泄漏点。从结构设计来看，两款弯头分别对应不同的管路安装需求，一款为等径双内螺纹90度弯头，两端接口规格一致，适合同通径管路的直角转向布设；另一款为异径内螺纹90度弯头，一端为法兰式连接端、一端为内螺纹端，可适配不同通径管路的转向衔接，或是需要法兰对接设备接口的安装场景。两款弯头的流道均采用圆弧过渡设计，

　　转弯处的曲率半径经过优化，既不会因为曲率过小造成流道突变引发紊流、增加介质流动阻力，也不会因为曲率过大导致整体外形尺寸超标，挤占管路布设的安装空间。接口位置的内螺纹采用标准管螺纹设计，螺纹牙型、螺距、有效啮合长度都符合通用管路连接规范，安装时配合生料带或密封胶即可实现可靠的静密封，能承受对应公称压力下的介质输送需求，不会出现螺纹连接处渗漏的问题。设计过程中首先要确定适配的管路通径与公称压力等级，以此反推弯头的壁厚参数，保证壳体强度满足工况下的耐压要求，避免承压时出现壳体开裂；其次要校核两端接口的同轴度、端面垂直度，避免安装时出现螺纹错扣、对接偏斜的问题，影响连接可靠性；同时要控制弯头整体的安装边界尺寸，两端接口的中心距、

　　外轮廓最大尺寸要匹配常规管路布设的空间要求，不会因为外形突兀和周边其他管路、结构件产生安装干涉。弯头的外轮廓做了圆角过渡处理，没有尖锐的棱角，既可以降低生产成型时的应力集中，提升零件的结构强度，也能避免安装维护过程中棱角划伤操作人员。从实际使用角度，这类一体结构的弯头相比焊接式弯头，不需要现场做焊接作业，安装拆卸更便捷，后期管路维护更换时操作效率更高，适合需要快速拆装的管路回路；内螺纹的连接形式也不需要额外的法兰紧固件，小通径管路应用时整体成本更低，布设更灵活。
