步进电机驱动器引线开关SSK-B12结构设计

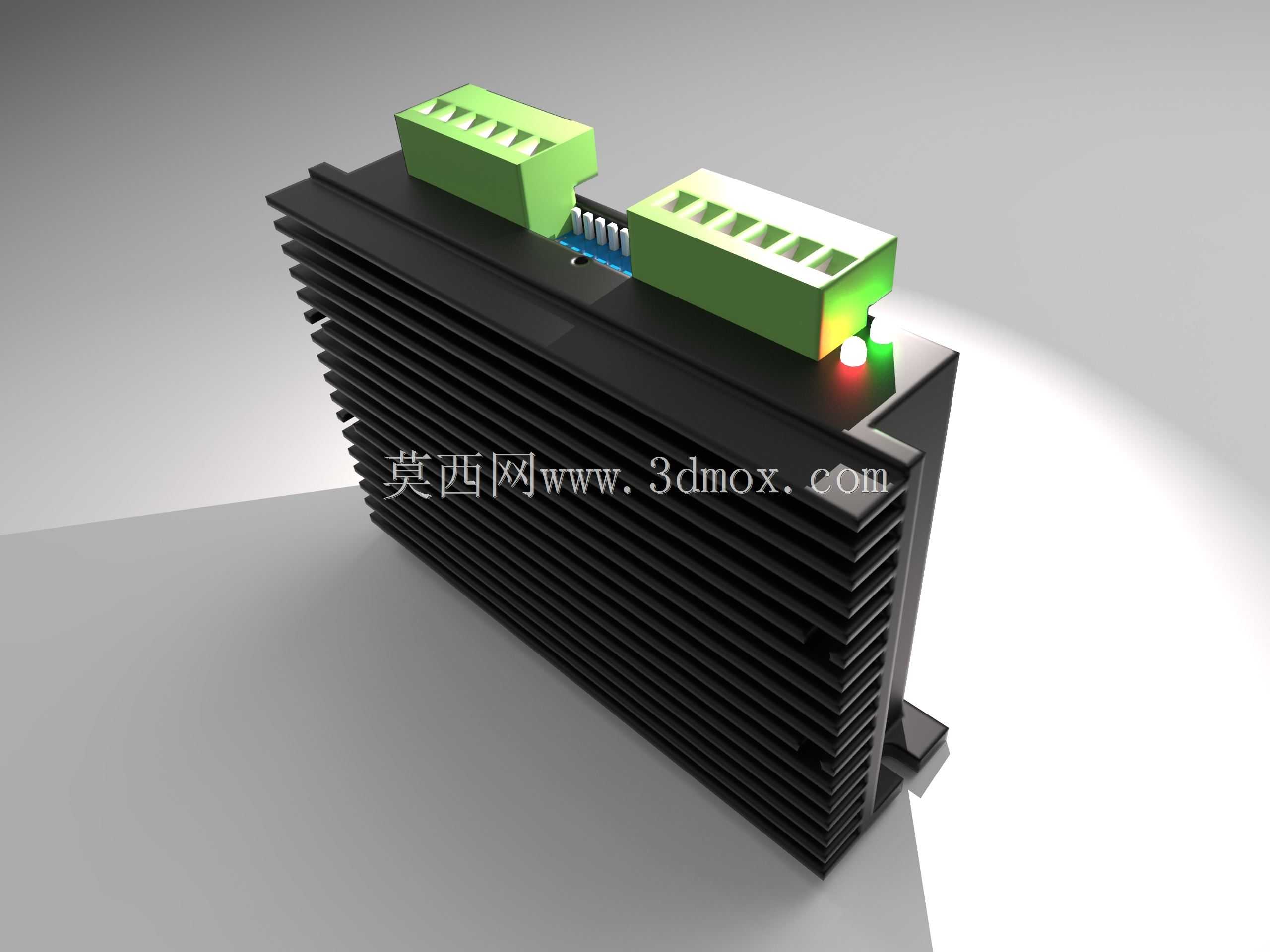

　　在数控改造、小型自动化设备搭建的场景里，步进驱动单元的接线可靠性直接决定整套运动系统的运行稳定性，这款引线开关式步进驱动器的结构设计，完全围绕现场安装、接线、运维的实际需求展开。从外形结构来看，主体采用拉伸铝型材壳体，侧边一体成型的散热鳍片顺着壳体长度方向排布，鳍片厚度与间距经过匹配5.2A持续输出工况的热仿真验证，无需额外加装散热风扇即可满足常规工况下的自然散热需求，避免风扇积灰、轴承损耗带来的后期维护问题，壳体底部预留的两个安装凸耳带有沉头安装孔，可直接通过M4螺丝固定在电控箱内的标准安装板上，安装孔的跨距尺寸适配市面通用的驱动安装位，替换同规格旧款驱动时无需重新打孔调整安装位置。

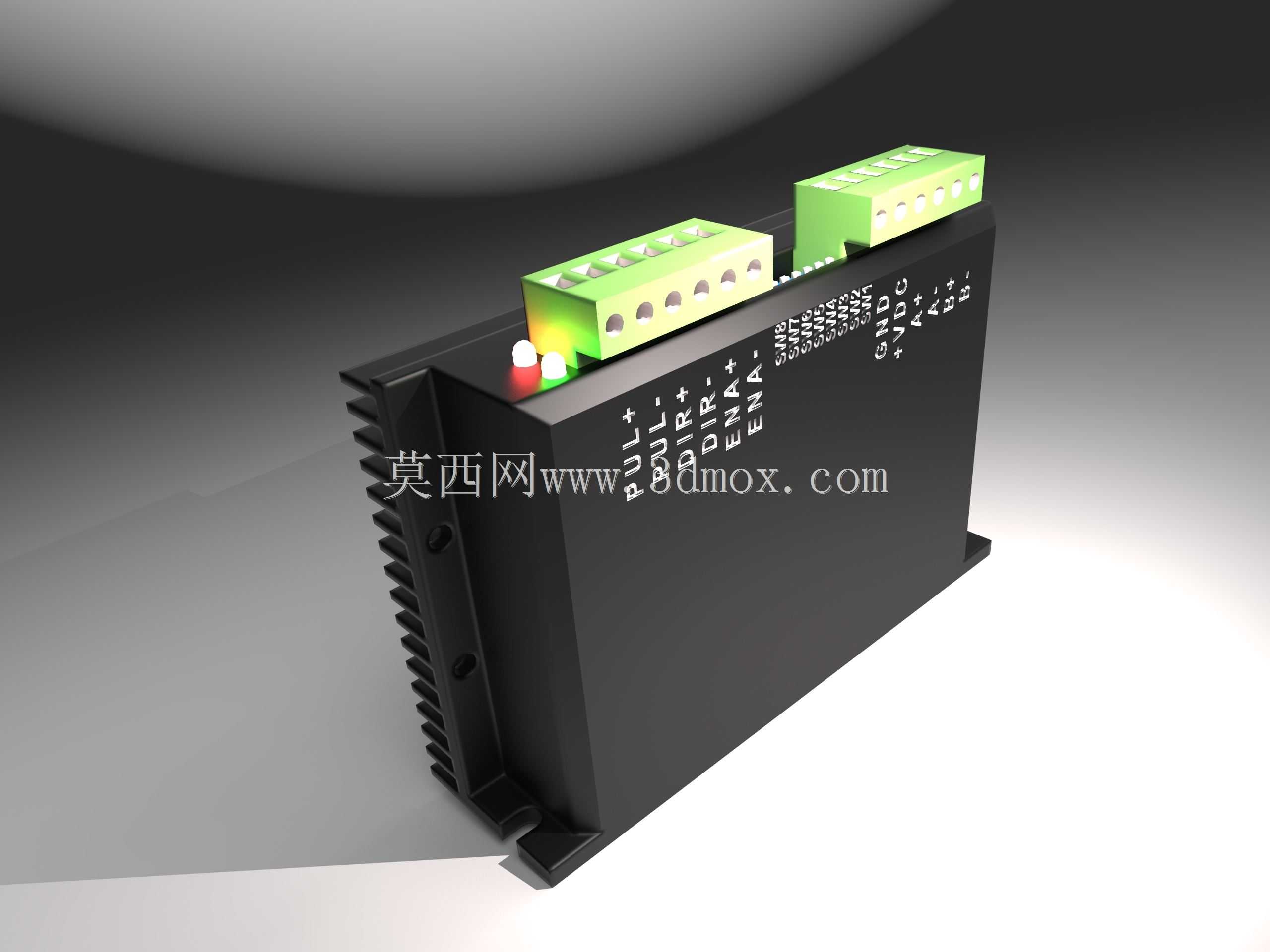

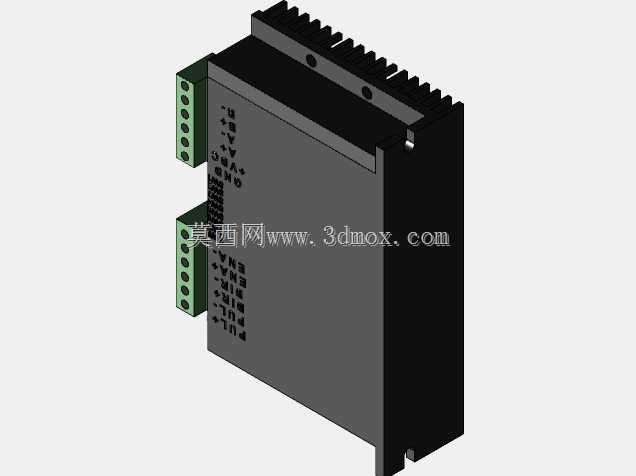

　　正面的接线端子采用上下两排的绿色栅栏式接线端子排，上方端子对应脉冲、方向、使能等控制信号输入，每个端子旁都通过激光蚀刻标注了清晰的接线标识，包括PUL+、PUL-、DIR+、DIR-、ENA+、ENA-，接线时无需反复查阅说明书即可快速对应线序，下方端子对应电机绕组的A+、A-、B+、B-相接线以及直流电源输入端子，大电流回路的端子载流能力匹配5.2A的额定输出，端子的压线结构采用螺钉压接式，可适配0.5-2.5平方毫米的多股铜芯线，压接后抗拉脱能力满足工业现场的布线拉扯要求，端子旁设置的两个状态指示灯，分别对应电源通电与驱动故障状态，运维人员排查故障时可直接通过灯的亮灭状态快速定位问题。设计过程中充分考虑了电控箱内的布线空间，

　　整体壳体的宽度控制在标准导轨安装位的适配尺寸内，高度方向不会遮挡相邻安装的断路器、开关电源等元件的操作空间，引线开关的集成设计省去了额外外接接线端子排的步骤，所有外部接线都可直接接入驱动器本体的端子，减少了柜内的接线节点，降低了线路接触不良的故障概率。壳体的端盖采用阻燃ABS材质注塑成型，与铝型材壳体通过卡扣加定位螺钉的方式固定，防护等级达到IP20，可阻挡柜内的接线线头、金属碎屑掉入驱动内部造成短路，同时端盖与型材壳体的接缝处预留了接地连接点，可直接接入电控箱的接地排，满足工业设备的电气安全要求。在数控车床改造、小型雕刻机搭建、非标自动化点位输送设备的应用中，这款驱动器的结构尺寸可直接嵌入原有电控系统的安装空间，接线完成后无需额外调整周边元件位置，端子的排布顺序符合常规电气布线的走线习惯，强电与弱电端子分区排布，可减少柜内强弱电线路的交叉干扰，提升信号传输的稳定性。
