罐车装卸鹤管及配套管路工位布局设计

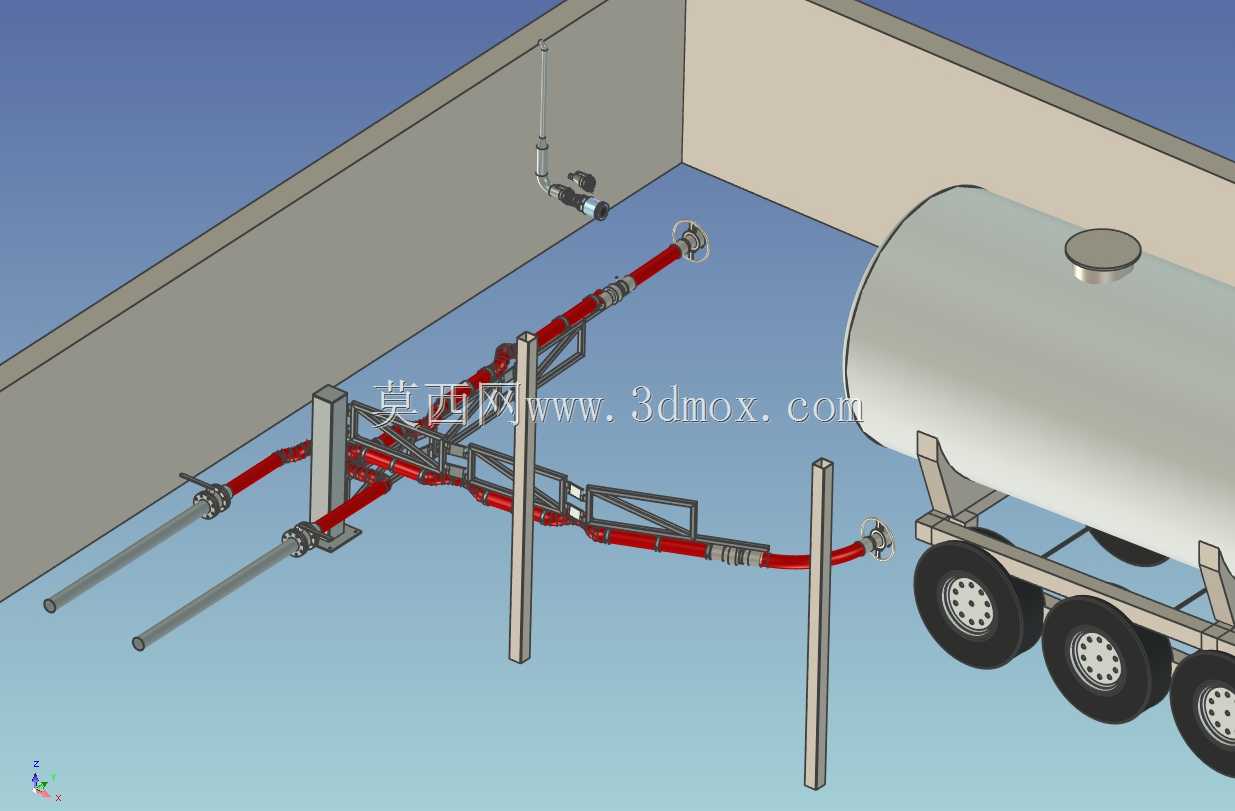

　　这套三维结构呈现的是公路罐车流体装卸作业的工位配套设施，核心为多臂式装卸鹤管与现场管路排布，主要应用在石化库区、液体散货装卸站、危化品中转场站的罐车接驳作业场景，承担液态介质在固定仓储管线与移动罐车之间的输送转接功能。从结构设计逻辑来看，整套装置优先考虑作业覆盖范围与操作安全性，鹤管采用多段铰接式臂架结构，每段臂架之间配置旋转密封接头，可在水平、垂直方向实现多角度摆动调整，能够适配不同停靠位置、不同高度罐口的罐车接驳需求，避免因车辆停靠偏差导致的管路对接困难。现场管路采用红漆标识的压力输送管道，沿作业区边缘布设，通过立式管架做刚性支撑，管架底部做预埋固定处理，保证管路长期受介质压力、振动影响下的结构稳定性，

　　管路末端预留与鹤管对接的法兰接口，接口处配置阀门组件，可单独控制单路管线的通断，满足不同介质输送或者多车同时作业的切换需求。鹤管的臂架采用桁架式轻量化结构，在保证整体结构刚度的前提下降低臂架自重，减少旋转接头处的负载，延长密封件的使用寿命，臂架末端配置快速对接接头，可与罐车顶部的装卸口快速锁紧，减少作业准备时间。从安装边界来看，整套工位设施紧邻作业区围墙布设，预留的鹤管活动范围覆盖罐车停靠的整个泊位区域，管路布设避开车辆通行通道，管架高度满足人员通行与日常检修的空间需求，不会对罐车的停靠驶离造成干涉。设计过程中充分考虑现场作业的实际工况，鹤管的旋转关节处预留润滑维护空间，管路的最低位置设置排空接口，方便作业完成后排空管内残留介质，

　　避免不同介质混装或者冬季残留介质冻堵管路。靠墙位置还配套布设了辅助管线与控制阀门，可根据作业需求接入气相平衡管路，实现装卸过程中的罐内压力平衡，减少介质挥发，提升作业过程的安全性。整套结构的排布完全贴合实际装卸作业的操作流程，从车辆停靠到位、鹤管对位锁紧、阀门开启输送，到作业完成后鹤管收拢归位，全流程的动作路径都在结构设计中做了对应考量，不存在结构干涉或者操作盲区。
