XILINX平台JTAG仿真下载器结构设计

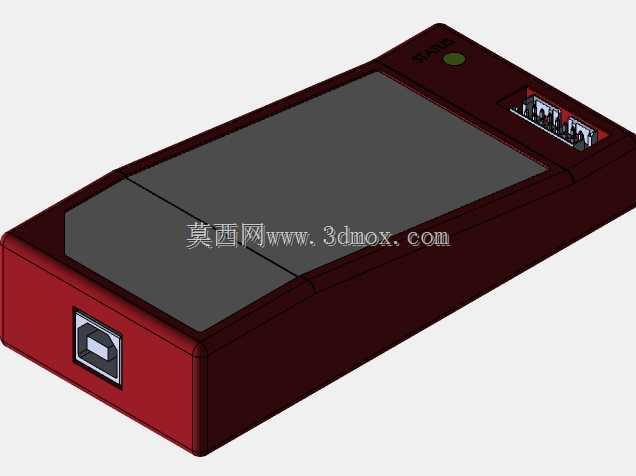

　　这款针对XILINX系列FPGA、CPLD器件设计的JTAG调试下载设备，日常主要嵌入在电子研发实验室、嵌入式开发工位、芯片测试验证台的调试链路中，承担程序烧录、在线仿真、链路调试、固件升级的核心作用，是可编程逻辑器件开发流程中不可或缺的链路中转设备。设备整体采用斜角过渡的长方体壳体结构，外壳做了分模线设计，上盖分为两块拼接区域，既满足注塑生产的脱模要求，也能在壳体内部预留足够的空间排布PCB板、接口防护元件与状态指示灯。设备一端设置标准B型USB接口，用于连接上位机实现数据交互与供电，接口周边做了加厚的凸台结构，能提升接口插拔时的结构强度，避免长期插拔导致接口松脱、壳体开裂；另一端排布多针JTAG连接端口，

　　端口处做了内凹的防护槽设计，既可以引导排线插头准确对位插入，也能避免插头歪斜导致的针脚弯折、接触不良问题。壳体顶面预留了状态指示灯的安装位，调试过程中可通过灯光反馈设备供电状态、数据传输状态，方便操作人员快速判断链路连通情况。从结构设计的角度看，这款设备的壳体壁厚做了均匀化处理，所有转角位置都设置了合理的圆角过渡，既减少注塑过程中的应力集中问题，也能提升手持操作的握持舒适度；内部PCB的安装柱与壳体一体成型，不需要额外加装固定铜柱，能减少装配工序，提升组装效率。设备的外形尺寸适配常规的桌面调试场景，不会占用过多工作台空间，接口的排布位置避开了手持区域，插拔操作时不会出现握持干涉。在实际工程应用中，

　　这类下载调试设备需要长期反复插拔连接，因此结构设计上重点强化了接口位置的抗扭强度，壳体边缘做了加厚处理，能承受日常使用中的磕碰、拉扯；壳体表面做了细磨砂纹理处理，既可以减少使用过程中的指纹残留，也能提升手持时的摩擦力，避免操作时滑落。设备内部的PCB布局做了分层避让，高压防护元件与信号传输元件分开排布，减少信号干扰，同时壳体内部预留了屏蔽层安装位，可根据使用场景加装金属屏蔽罩，提升复杂电磁环境下的传输稳定性。
