CA6140机床用壳体类机械零件结构设计

　　该零件为CA6140普通车床配套的壳体类功能部件，在车床液压与润滑回路中承担介质导流、元件承载的核心作用，安装于车床主轴箱侧部预留的安装工位，通过端面法兰与主轴箱箱体完成定位连接，安装边界需匹配主轴箱侧部53mm直径的安装基准面，端面均布的连接孔位需与箱体预制螺孔完全同轴，避免安装后出现应力集中导致的密封失效问题。从结构设计逻辑来看，零件采用多通路集成式壳体构型，主体为带法兰安装边的中空腔体结构，侧部延伸出两个呈空间角度分布的外接管路接口，分别对应进油与回油通路，腔体内部设计有阶梯式安装孔位，用于搭载控制阀芯与密封组件，各通路的转折处均做了圆角过渡处理，避免介质流动时出现紊流与压损过大的问题，同时减少流体长期冲刷带来的内壁磨损。

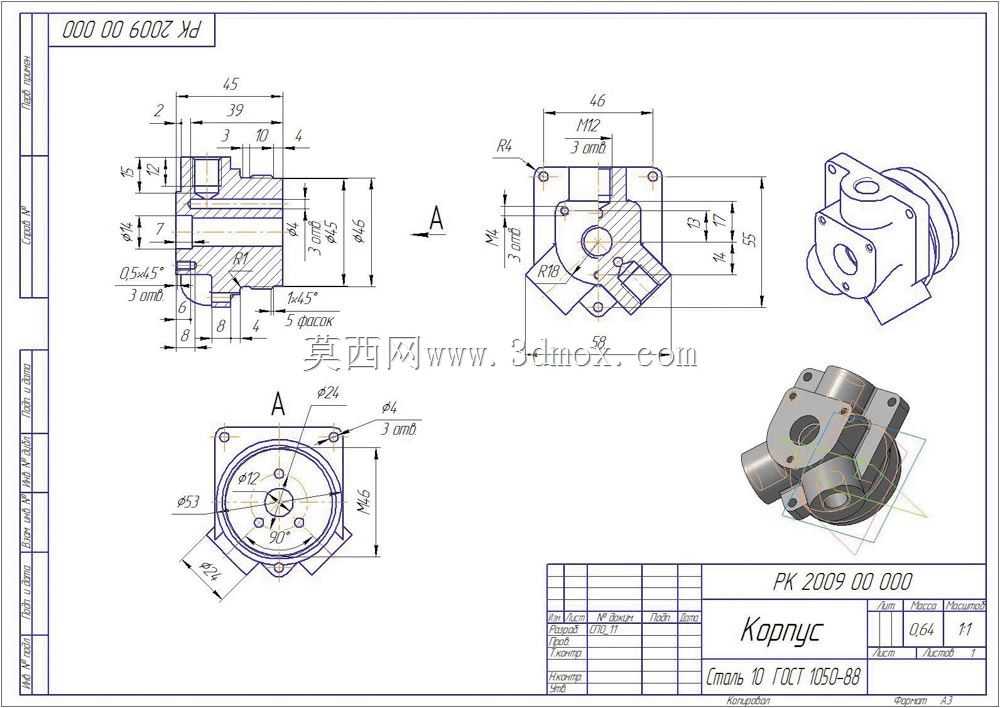

　　零件的外形尺寸控制严格，总长度方向尺寸为46mm，法兰端面到主体凸台的轴向距离为39mm，侧部接口的中心高与法兰端面的垂直距离为17mm，所有配合面的尺寸公差均按照IT7级精度设计，端面密封槽的深度与宽度尺寸匹配标准O型密封圈规格，无需额外定制密封件即可完成装配。在实际加工场景中，该零件的毛坯可采用铸造成型，铸件需经过时效处理消除内应力后再进行机加工，加工时首先以法兰端面与中心孔作为定位基准，完成端面、外圆与安装孔的粗精加工，再通过专用工装装夹完成侧部斜向接口的加工，保证各接口的位置度与同轴度符合装配要求。零件的三个视图分别完整表达了轴向剖面结构、法兰端面的孔位分布、侧部接口的空间角度关系，

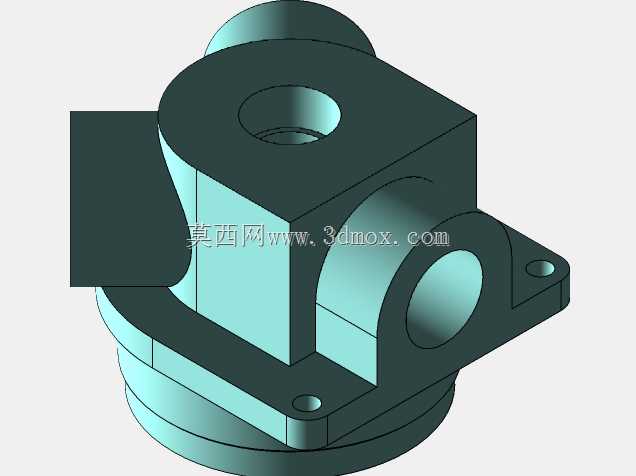

　　轴测视图清晰呈现了整体外形与各结构的空间位置，建模时所有倒角、圆角、退刀槽等工艺结构均按照机械加工规范做了完整还原，未出现工艺缺失导致的无法加工问题，可直接用于工艺编制、数控加工程序编写以及装配干涉校验，也可作为同类型壳体零件设计的参考构型，适配普通车床的润滑系统改造、备件替换等实际工程场景，安装后可有效保证管路介质的稳定输送，避免出现渗漏、通路堵塞等常见故障。
