机床斜置三角支承座焊接结构件

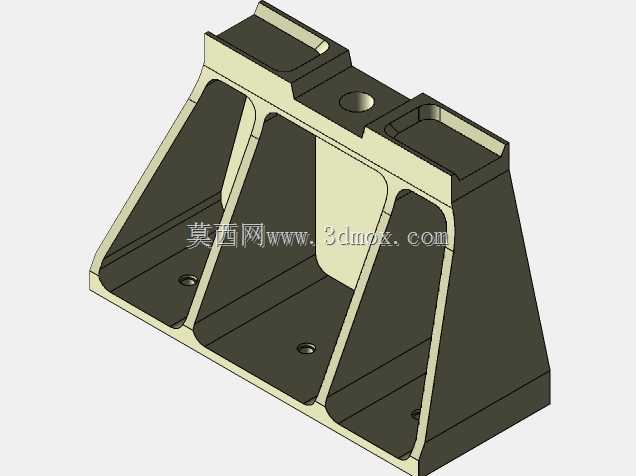

　　该支承座属于机床床身侧部的斜置承载构件，整体采用梯形箱型焊接结构，在CA6140这类普通卧式车床的改造、夹具配套以及工位辅机搭建场景中，常用来承托外挂的检测支架、气动动力头或者小型进给单元，把侧向载荷平稳传递到床身安装基面。

　　从结构受力逻辑来看，构件整体呈上窄下宽的斜楔形态，总高200mm，底部横向总长160mm，底部安装面预留两组安装孔位，孔间距分别为60mm与140mm，底脚两侧各留10mm的避让边，安装时可以直接贴合机床床身的侧装平面，通过螺栓完成锁固，不需要额外加工过渡垫板。顶部安装平台长度110mm，平台上开设Φ30的中心定位孔，两侧预留长条形安装槽，槽口做R15的圆角过渡，既可以适配不同中心距的外接部件，也能避免槽口尖角在长期振动下产生应力裂纹。

　　内部腔体沿长度方向布置三道纵向加强筋，筋板上分别开设Φ15、Φ18的减重过孔，在不削弱整体抗弯截面模量的前提下，把铸件式支座的冗余材料去除，整体重量控制在适合单人装配的区间。侧壁与底板的交接处全部采用连续角焊缝，焊脚尺寸控制在4~6mm，图纸上明确标注了焊缝位置与焊高要求，避免焊接变形导致顶部安装面的平面度超差。

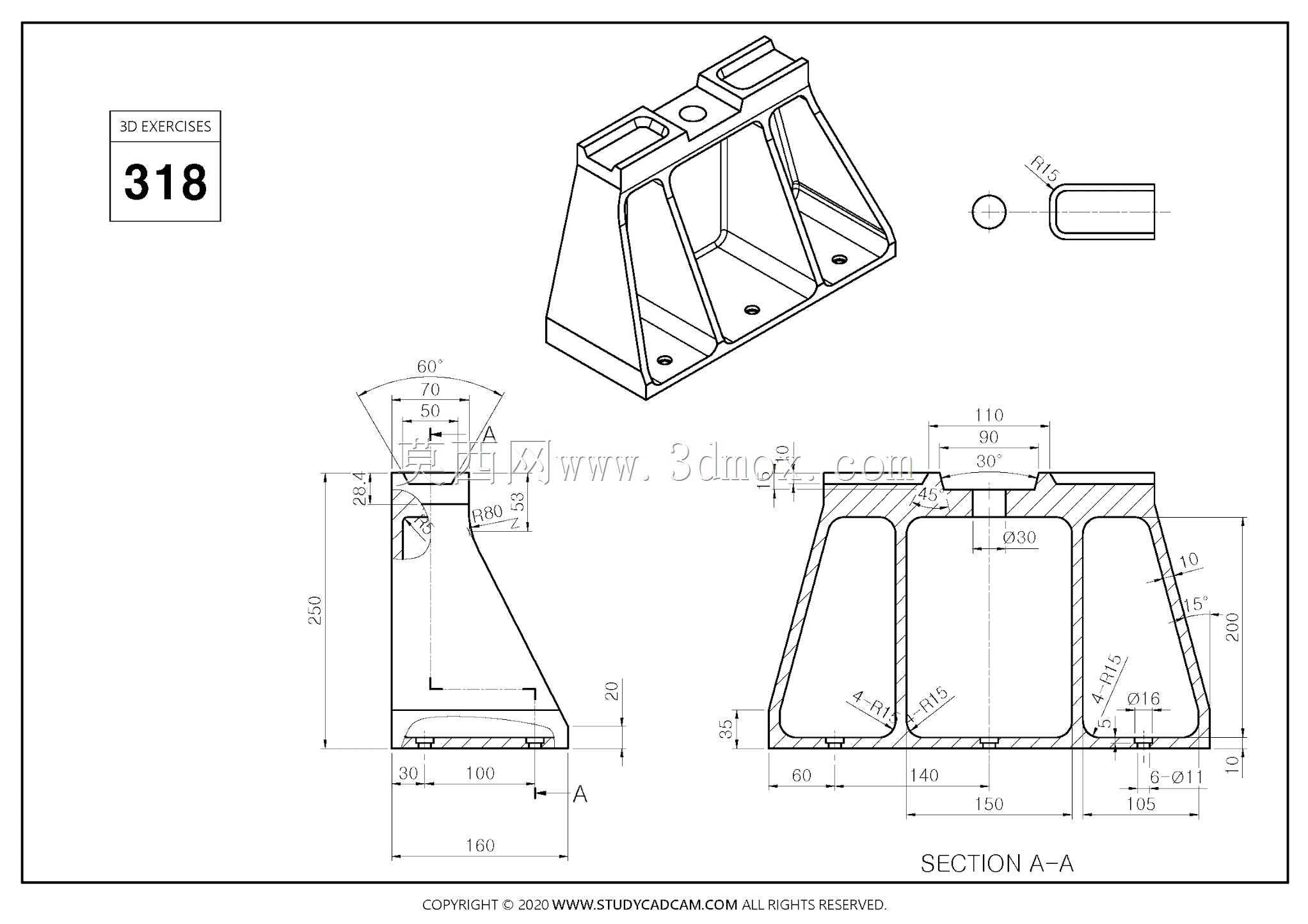

　　侧向轮廓的斜度经过受力校核，左侧壁与竖直方向呈60°夹角，顶部平台的侧向凸台宽度70mm，凸台下方的立板厚度20mm，侧壁外沿预留20mm的加工余量面，粗加工后可以对顶部安装面和底部贴合面统一铣削，保证两个平面的平行度公差。截面A-A清晰展示了内部腔体的分隔形式，三道空腔既可以作为布线、走气的通道，也能在装配时容纳外接管路的接头，避免管线外露被切屑刮损。

　　建模过程中需要优先保证安装孔的位置度，底部四个Φ11的通孔同轴度要和床身原有安装孔匹配，顶部的定位孔作为外接部件的基准，需要和底面保持垂直。构件的所有外露棱边都做了小圆角处理，没有尖锐清角，既符合车间装配的安全要求，也能降低焊接后应力集中的风险。这类支座在实际产线中，还常被改造为机床的排屑器连接支架、冷却喷嘴总成安装座，替代原有铸造支座时，只需要核对底部安装孔距与顶部承载面的高度差，即可完成互换，不需要改动床身主体结构。
