微型物料分配输送装置结构造型

　　该微型分配器外形结构面向小流量物料分流、定量给料及紧凑工位输送场景搭建，常见于小型配料生产线、实验型工艺单元、辅料添加工位以及空间受限的自动化产线中。装置主体采用上方扩口料槽与下方封闭箱体结合的布局，扩口段承担物料暂存与导流作用，侧壁向外展开形成较大接料面，可减少人工或上游设备投料时的撒漏风险；箱体段则容纳内部输送、分配或启闭构件，使外露运动件更少，现场维护与清洁边界更清晰。

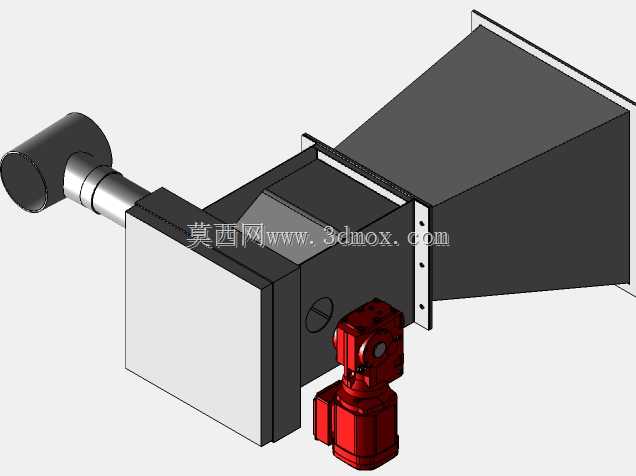

　　从三维结构看，料槽与箱体之间通过折边和侧板连接，端部设置带孔法兰安装面，便于与下游管道、称量单元或成型设备对接。法兰孔位在建模时按规则排布，装配阶段可直接作为定位基准，减少现场配焊与二次打孔。箱体侧面预留圆形检修位，能够在不拆解主体料槽的情况下观察内部叶轮、螺旋或挡板状态，这对频繁更换物料品种的工位尤为实用。

　　驱动侧选用红色减速电机组件，电机与减速箱一体布置，并通过支座贴合在箱体下部。该布置使驱动力靠近执行机构，缩短传动链，同时降低整机悬臂长度。侧向伸出的圆柱轴端可作为手动调整、检测接口或辅助传动连接位，轴段采用阶梯外形，方便轴承、联轴器及密封件按轴向顺序装配。建模时需重点核对轴端中心线与箱体内部转子轴线的同轴度，若偏差过大，运行中易出现卡滞、密封偏磨或电机过载。

　　外形尺寸方面，整体呈横向长条状，上部料斗宽度沿进料方向逐渐扩大，下部箱体保持规则矩形轮廓，适合在机架平台或支架上方落地安装。安装边界需同时考虑三类空间：一是顶部投料空间，应保证料斗上方无遮挡并留出人工投料或溜管接入高度；二是侧部电机维护空间，减速电机下方和外侧需预留拆装螺栓、加注润滑脂及检修接线的位置；三是端部法兰对接空间，法兰面周围应留有紧固件操作余量。

　　结构设计思路上，模型没有采用复杂曲面，而以钣金折板、焊接箱体和标准驱动件组合为主，这种方式利于板材下料、折弯成形与成本控制。料槽内壁宜保持平滑过渡，避免物料在折角处架桥；箱体与料槽连接处可增设加强折边，以承受物料堆积载荷。对于粉尘类或颗粒类物料，还可在轴端和检修口位置补充密封结构，在三维总装中同步检查密封件压缩量与拆装顺序。整体造型兼顾了设备外观表达、安装接口确认和内部机构布置，可用于方案评审、工位布局干涉检查以及非标给料设备的前期选型沟通。
