钣金折弯式电脑主机防护承载外壳

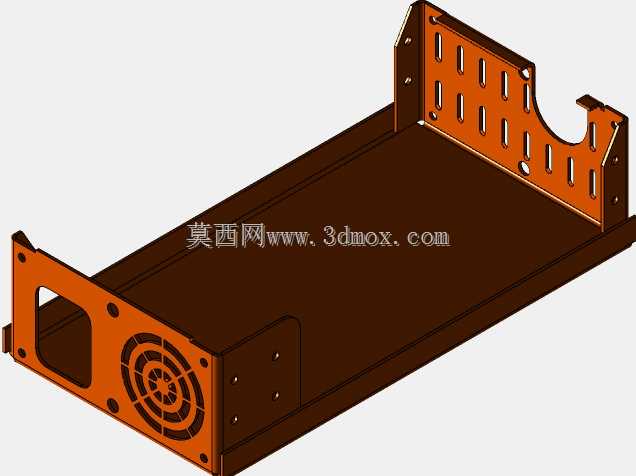

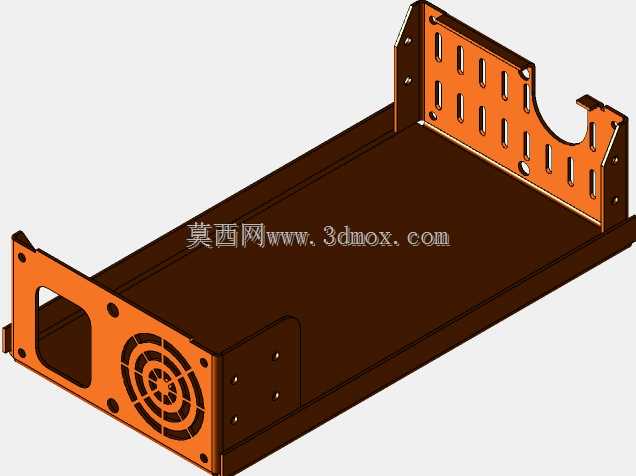

　　这套主机外壳采用薄板折弯成型思路，主体为长槽形承载结构，底板承担主板、电源及相关板卡的安装基准，两侧立边通过连续折弯形成刚性边框，既限制内部组件侧向位移，也为上盖或外部防护件提供搭接边界。壳体一端预留弧形避让口，用于线缆穿出、接口对位或风扇区域装配；侧板与端板上分布多组长条通风孔，孔位沿气流方向排列，可在不明显削弱板面刚度的前提下提高散热面积。端部圆形区域对应风扇或散热组件安装位，周边小孔用于螺钉固定，孔距需要与标准风扇安装尺寸保持一致，避免后期装配干涉。

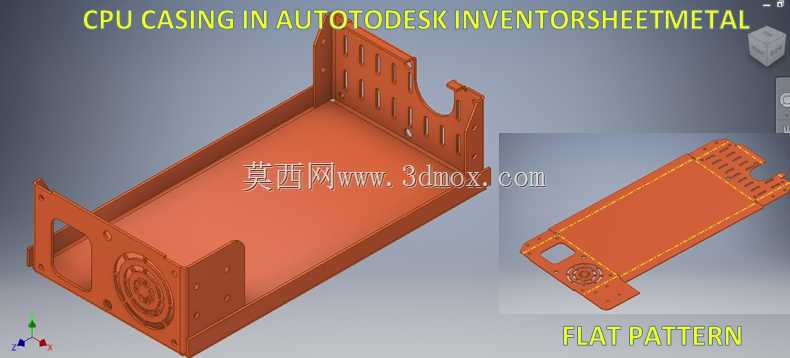

　　从结构工艺看，外壳各转角均遵循钣金折弯半径与最小法兰宽度要求，折弯边之间预留合理止裂位置，防止展开后尖角处产生撕裂。底板边缘的翻边不仅提高整件抗扭能力，也可作为滑轨、脚垫或机架固定的连接面。展开料形中可以直接核对孔位到折弯线的距离，通风孔与安装孔应避开折弯变形区，防止孔口在折弯后被拉长或错位。

　　实际应用中，这类壳体常见于工业控制主机、小型工作站、设备内嵌计算机以及实训教学平台。它不像厚板焊接框架那样依赖后续机加工，而是通过下料、冲孔、折弯和少量紧固工序完成，适合小批量设备配套。设计时需要先确定主板支撑面、电源占位、硬盘固定区和走线空间，再反推内腔宽度与立边高度；外轮廓尺寸受安装机柜、桌面空间或设备舱门限制，底部开孔则要兼顾接地、固定和散热。

　　建模过程中，折弯顺序、K因子、板厚扣除和展开长度会直接影响成品尺寸。立边上的缺口不能只按视觉效果布置，应检查线缆插头插拔行程、螺丝刀操作空间以及相邻板件的装配顺序。底板局部加强翻边可减少薄板受压后的颤动，风扇孔周围的螺钉孔需保证足够边距，避免紧固时引起板面凹陷。对于需要嵌入成套设备的场景，还要核对外壳与机架导轨、减震垫、接地端子和后部接口面板之间的位置关系，使防护、散热、维护和装配能够同时满足。
