博克斯原子模块化工作站机箱三维设计

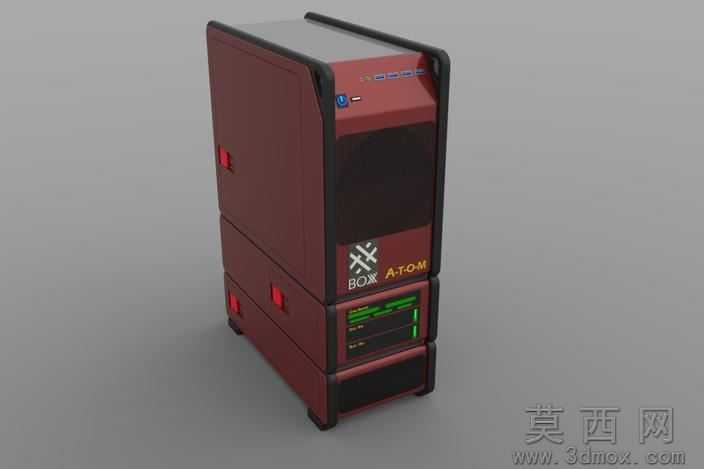

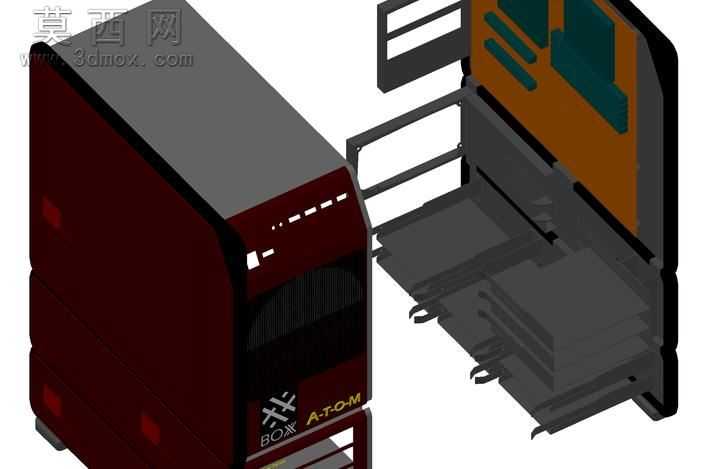

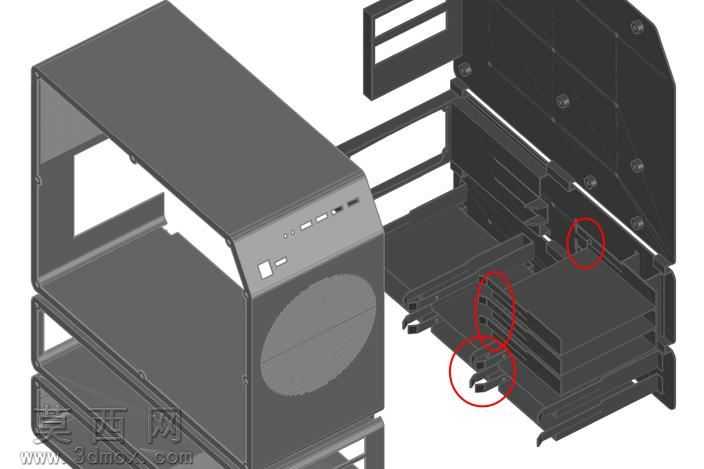

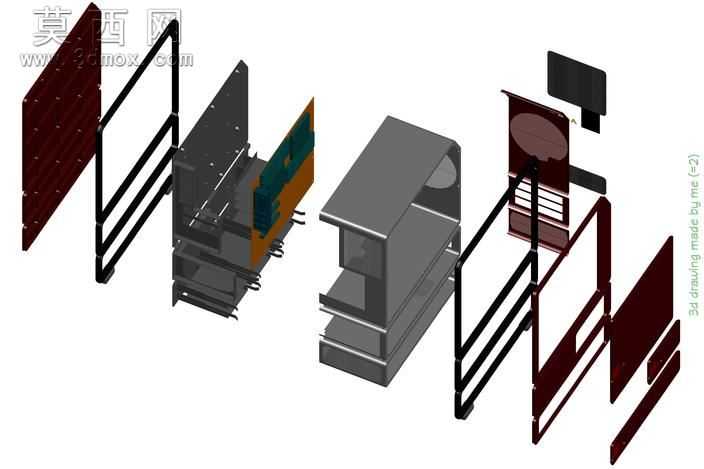

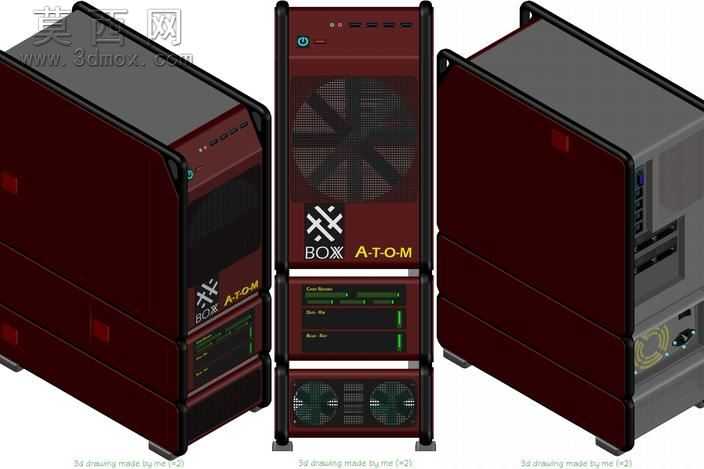

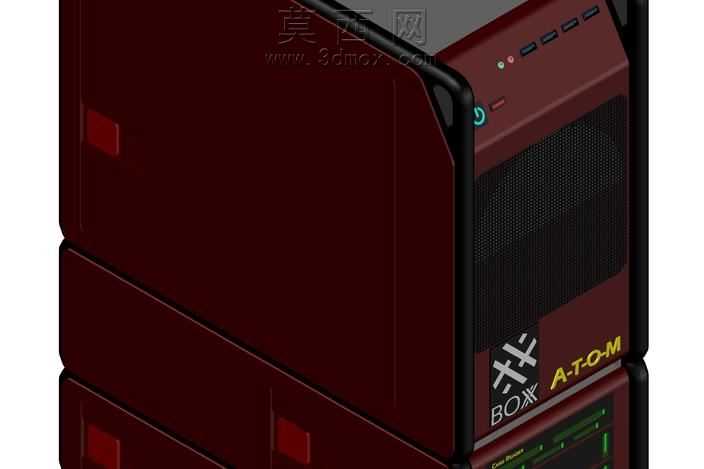

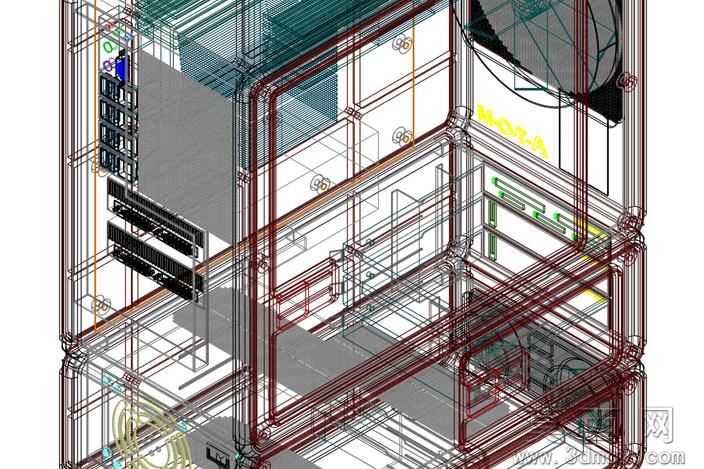

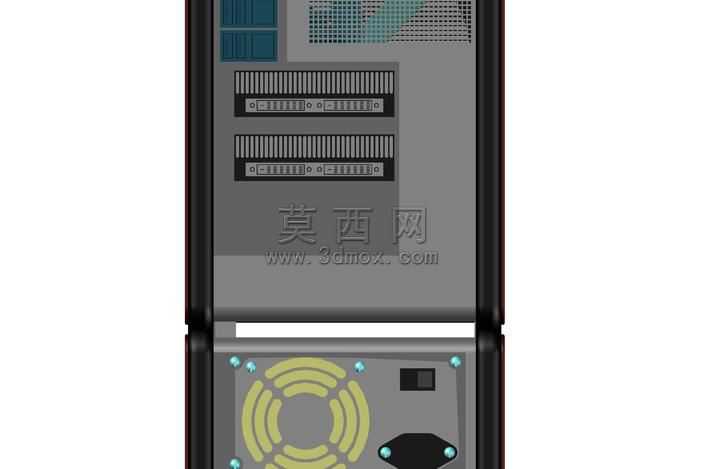

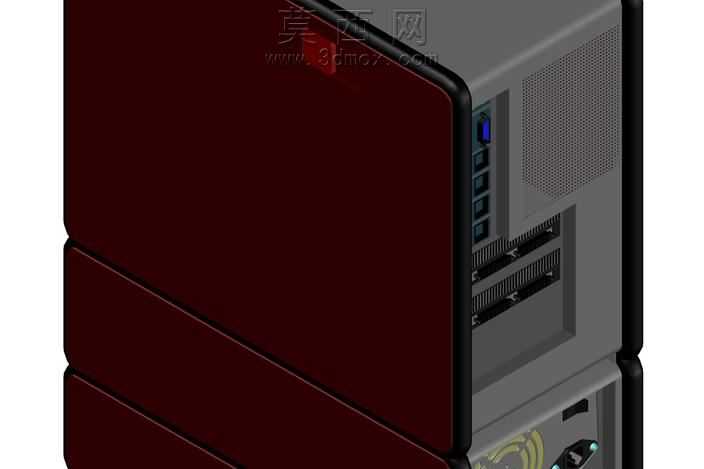

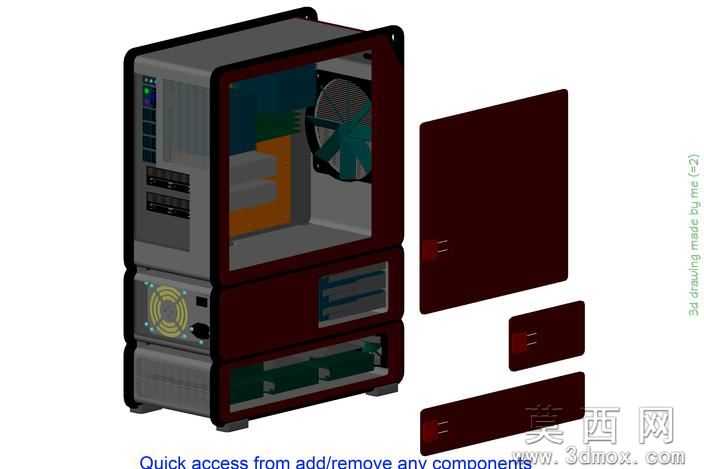

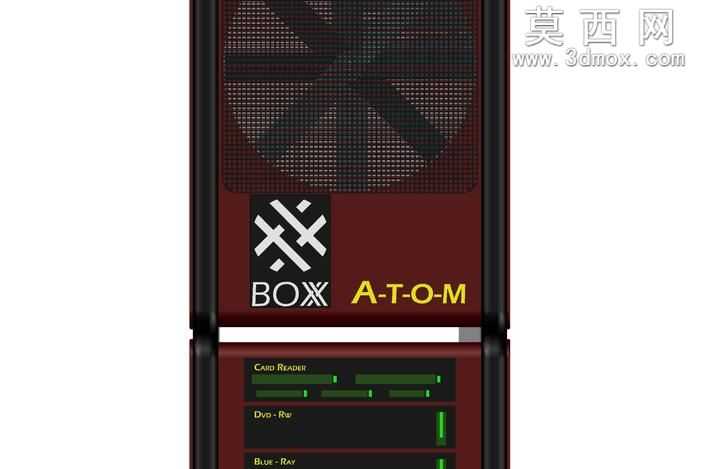

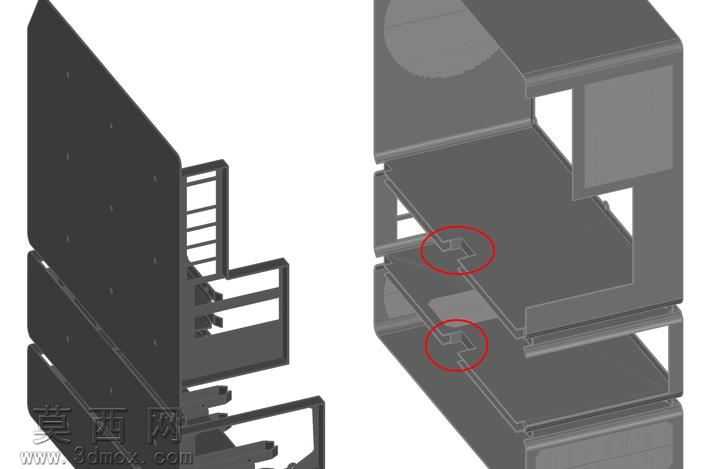

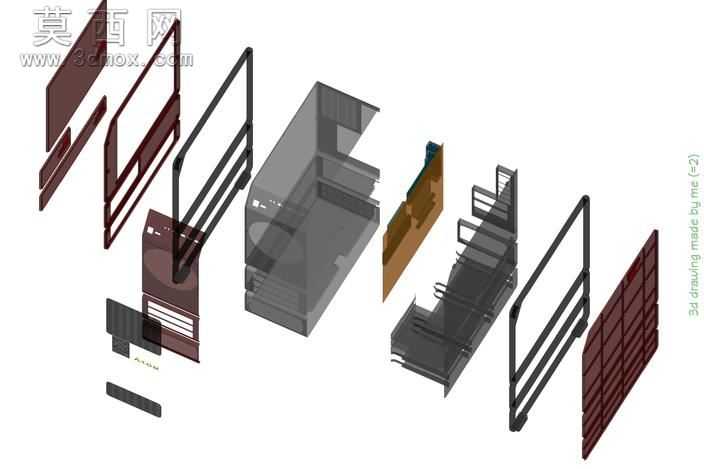

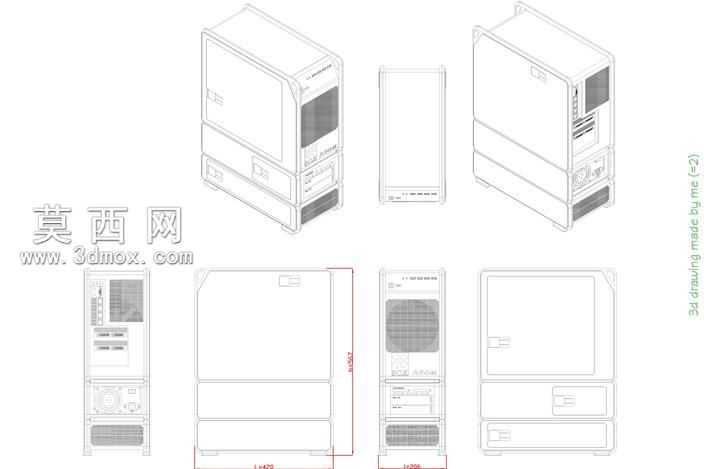

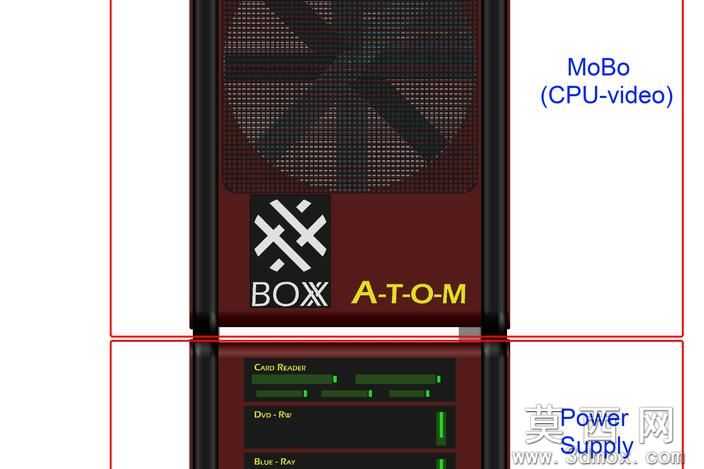

本作品为博克斯原子概念工作站机箱的三维建模设计，整体采用酒红色哑光金属搭配黑色硬质包边的材质方案，在三维建模过程中严格遵循E-ATX主板的安装尺寸规范，设定整体长宽高尺寸为420mm×206mm×567mm，精准还原了扩展ATX主板13×12英寸（330.2mm×304.8mm）的安装位空间，确保核心硬件的适配性。建模阶段对机箱的模块化分层结构做了精细化拆分，整体划分为三个独立功能舱段：上层为主板核心舱，预留了CPU、内存、图形核心的安装空间，前面板集成开机按键、状态指示灯与IO接口区域，建模时对接口的开孔公差、按键的凸起高度做了1:1的比例还原，同时在舱段正面设计大尺寸散热风扇位，采用十字形防护格栅结构，格栅边缘做了圆角过渡处理，避免锐边的生硬感。中层为扩展存储舱，专门规划了光盘驱动器、读卡器的安装位，同时预留多组硬盘安装支架，兼顾机械硬盘与固态硬盘的安装需求，舱段前面板设置了可视化状态显示屏，建模时对屏幕的显示区域、边框厚度做了精准把控，还原半透明亚克力面板的通透质感。下层为独立散热与电源舱，采用双风扇横向布局的散热结构，独立划分电源安装区域，实现热源与核心硬件的物理隔离，从结构设计层面优化整机风道走向，解决高负载工作站的散热痛点。外观渲染阶段，为机箱外壳赋予酒红色磨砂金属材质，调整材质的粗糙度与金属度参数，还原金属机箱的细腻哑光质感，为边角的黑色防护条赋予硬质橡胶材质，添加轻微的凹凸纹理模拟橡胶的防滑触感，为散热风扇扇叶赋予半透明塑料材质，添加轻微的反光效果还原真实扇叶的视觉特征。整体设计采用堆叠式模块化思路，三个舱段通过侧边的卡扣结构实现组合固定，既可以整体组装使用，也可以根据硬件扩展需求单独调整舱段配置，在保证结构强度的同时，最大化提升工作站的硬件扩展灵活性与散热效率，建模过程中对所有拼接缝隙做了0.5mm的公差预留，确保各模块组装时的贴合度，避免出现结构干涉问题。
