CA6140车床引脚通道防护导轨构件

　　该构件对应普通卧式车床床身走线与防护区域的通道类零件，实际装配位置集中在溜板箱往复移动路径旁的走线槽区段，主要承担线束导向、拖链限位、切削飞溅遮挡三项功能。车床在连续车削轴类、盘类工件时，溜板箱沿床身导轨做纵向进给，拖链随溜板同步往复运动，若通道缺少限位结构，拖链在高速返程时易出现侧向偏移，与床身导轨面、润滑管路发生剐蹭，长期运行会磨破线缆外层护套，引发进给信号中断。该零件的折弯立边恰好卡在拖链两侧，将拖链的横向窜动量限制在1.5毫米以内，底部平直段通过沉头孔固定在床身预留的安装基面上，安装基面的平面度要求控制在0.08毫米每米，避免装配后零件翘曲导致拖链运行卡滞。

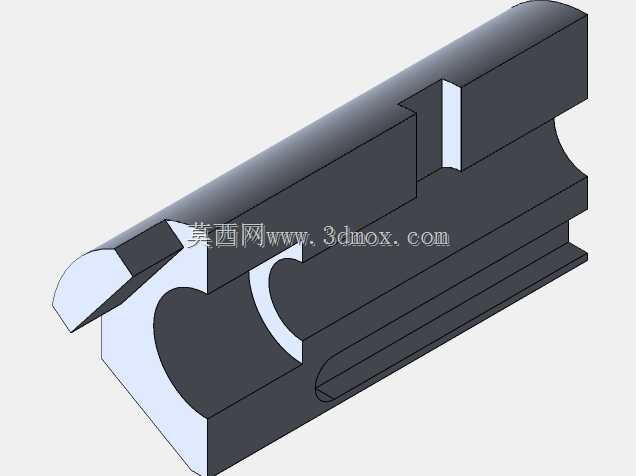

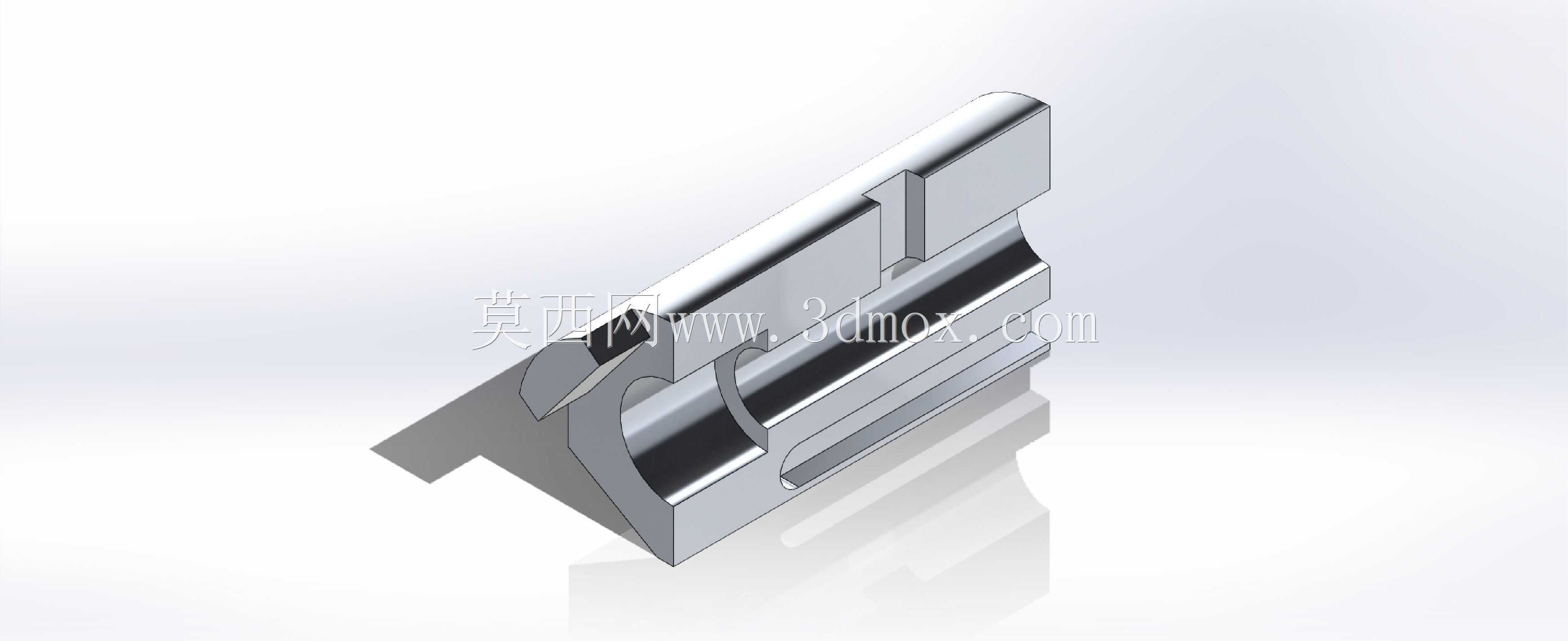

　　从结构细节来看，零件一侧的弧形缺口是为避让床身润滑油管设计，油管外径12毫米，缺口半径留足2毫米装配间隙，即便机床运行产生小幅振动，油管也不会与零件硬接触；上方的阶梯凸台用于嵌入床身防护罩的卡槽，不需要额外焊接固定，拆装维护时仅需松开两颗固定螺钉即可取下，方便后期更换磨损的拖链线缆。零件的折弯圆角取R3，既避免钣金折弯时出现应力开裂，也能消除锐边，防止装配工人布线时被划伤。

　　建模过程中先绘制二维截面轮廓，直线段确定安装基准边与限位立边的位置，圆弧段匹配油管避让轮廓，再通过拉伸生成主体基体，后续使用剪切拉伸切除出安装孔与避让缺口，所有折弯处预留钣金展开余量，适配实际车间的折弯加工工艺。零件整体长度适配CA6140车床床身该段走线区间，宽度不超出床身侧边安装边界，不会与溜板箱的行程末端发生干涉，表面无需额外喷涂，采用普通冷轧钢板加工即可满足车间常规切削工况的使用需求，在高频往复进给的运行场景下能长期保持限位精度，减少线缆故障带来的停机维护时间。
