机床夹座式铰接支座结构设计

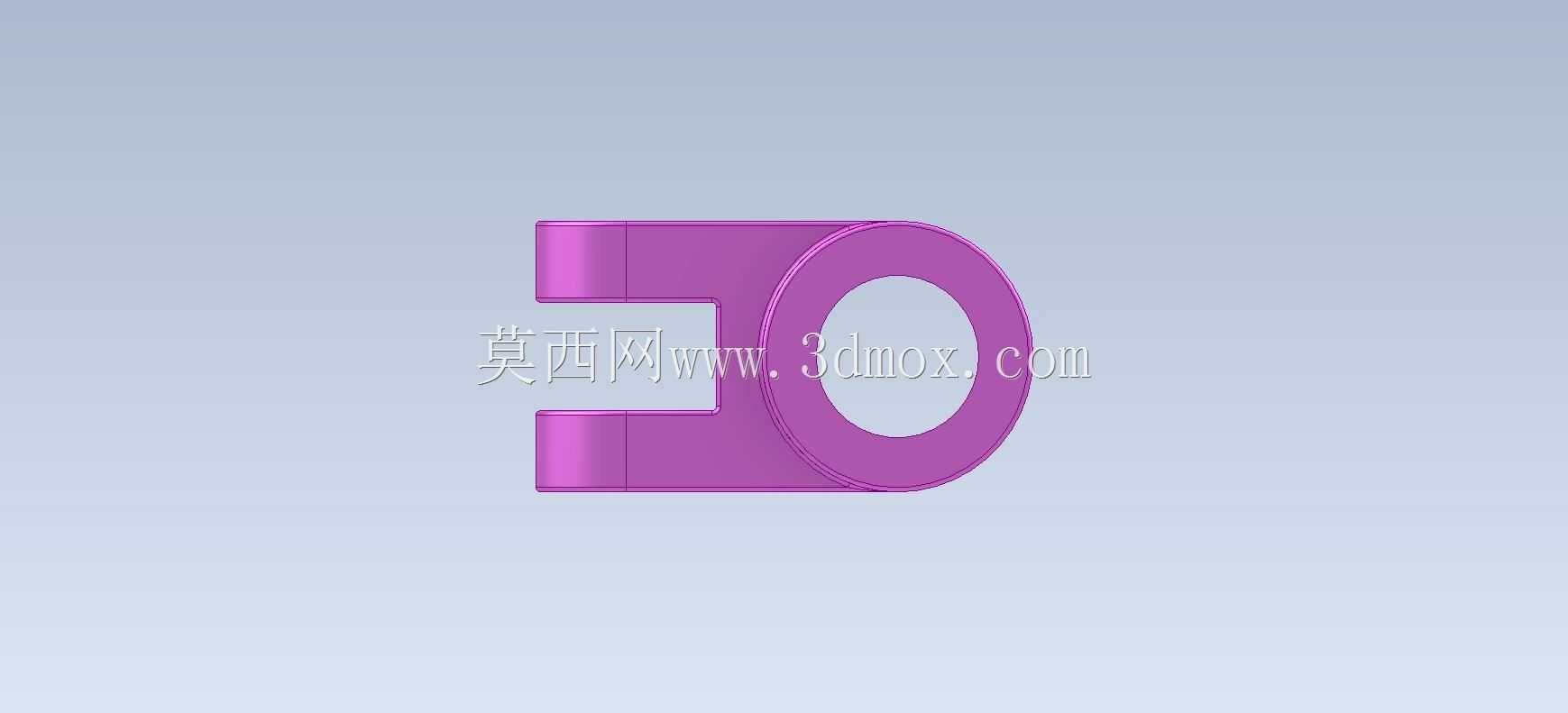

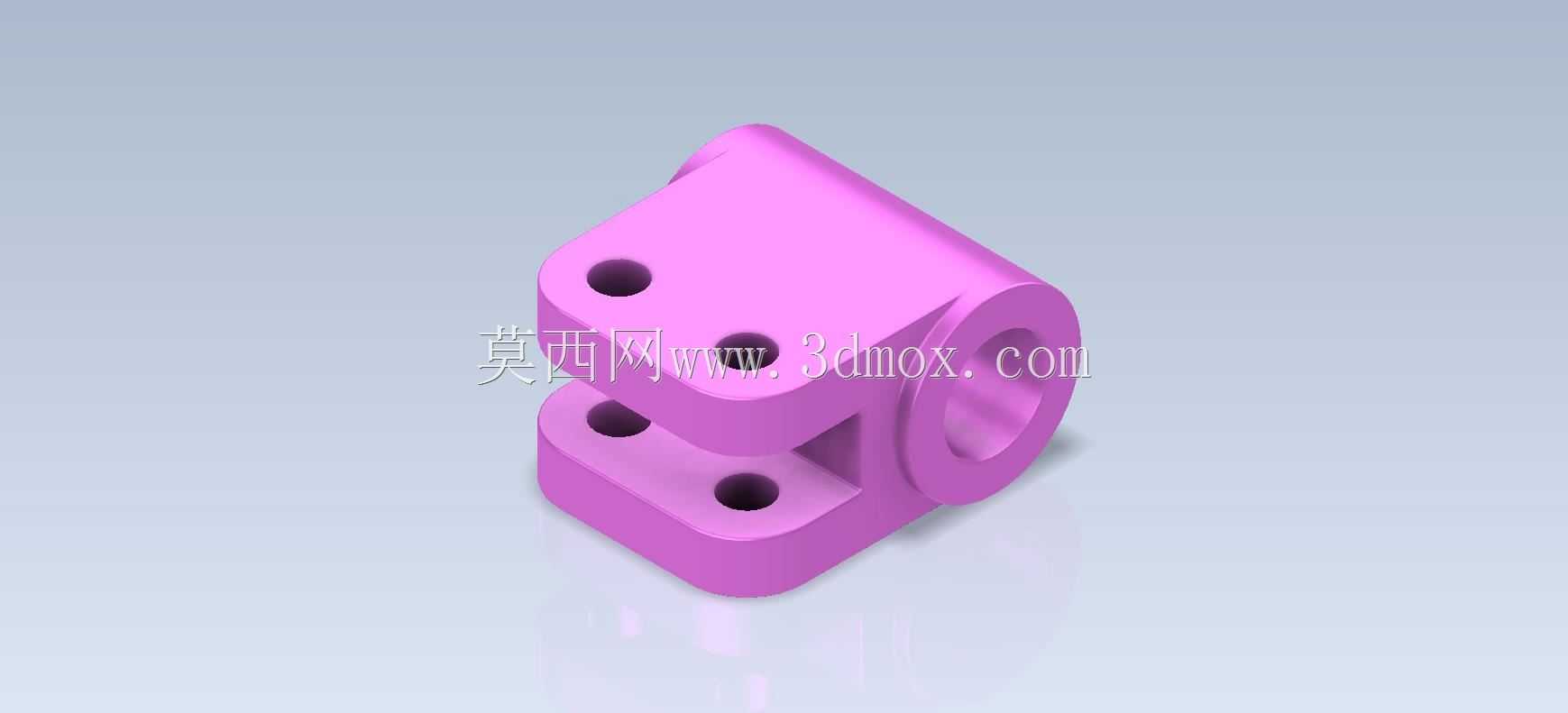

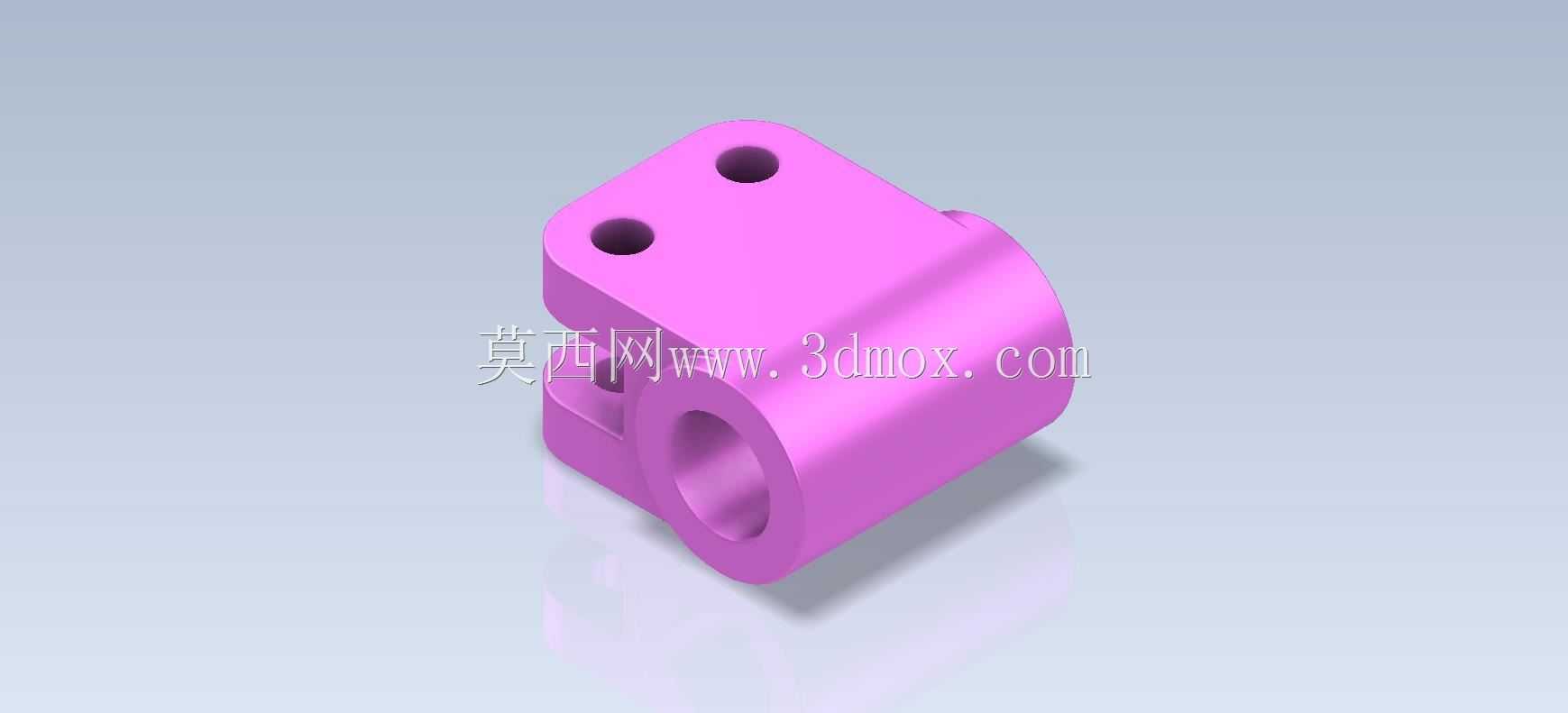

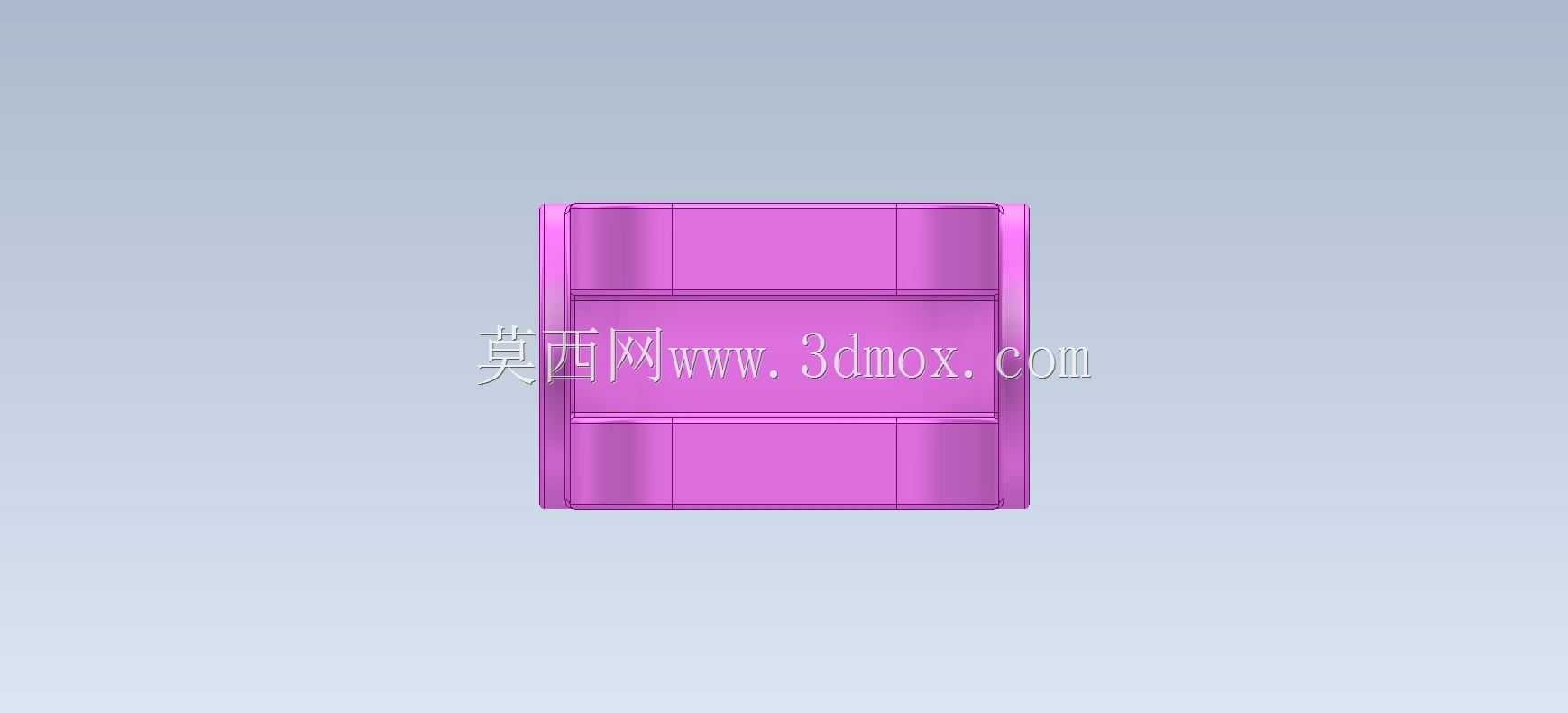

　　该零件属于机床进给与辅助支承系统中常见的夹座式铰接支座，整体采用一体式块状本体配合侧向圆筒铰接端的布局，主要用于在中小型机床、专用工装或自动化输送工位中承担轴类件铰接、杆件夹持以及位置微调支承。实际装配时，零件下方的开口夹槽可卡在固定导轨或安装板上，通过上下两组共四个通孔穿入锁紧螺钉，使夹槽产生预紧力，从而把支座稳定固定在基准面上；侧向圆筒内孔则用于穿入铰接销或转轴，与摆杆、连杆、压臂等运动件形成回转副。

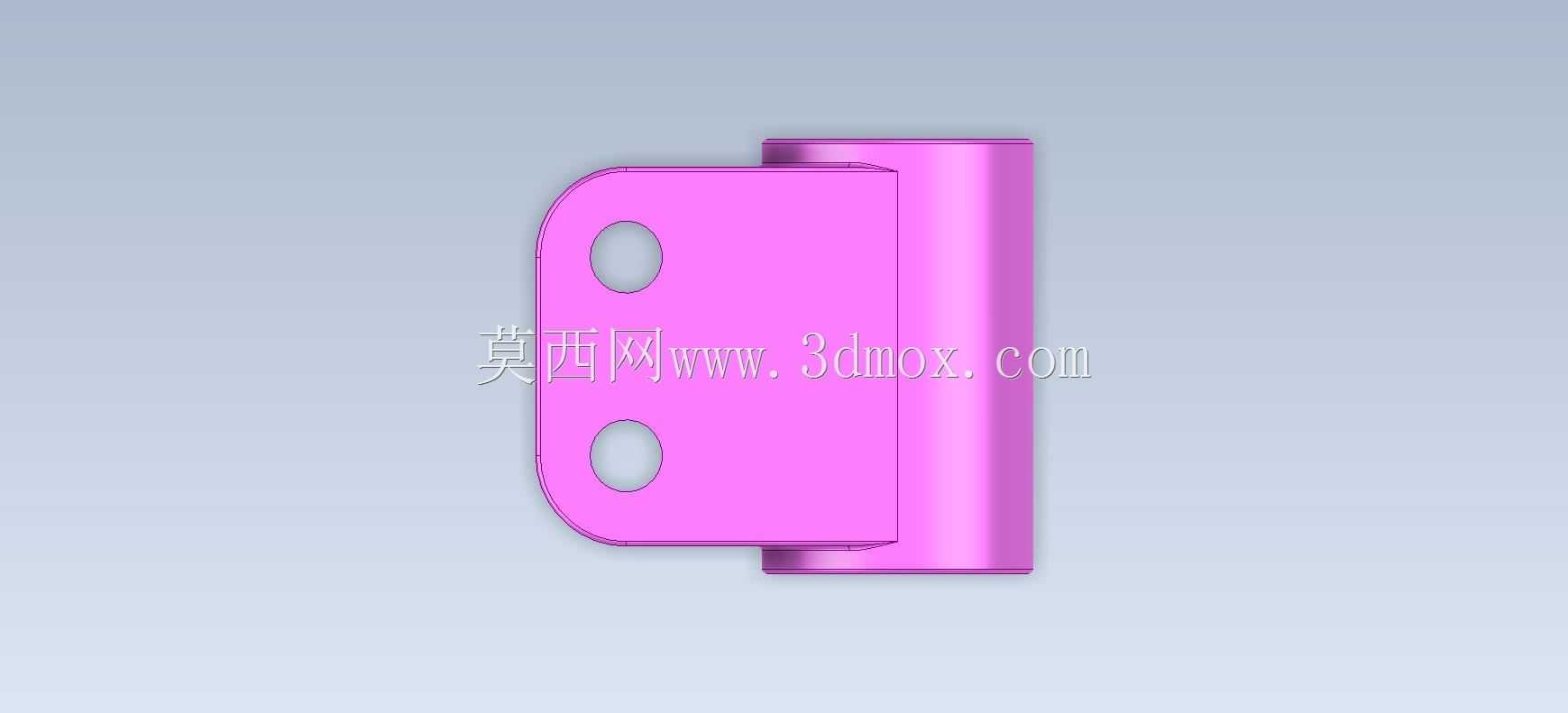

　　从结构思路上看，本体上方的平板区域提供了较宽的安装贴合面，四个安装孔呈矩形分布，能够承受竖直压紧力和侧向倾覆力矩；中部开出的矩形让位槽并非简单减重，而是为夹槽闭合变形预留弹性空间，同时避开相邻运动件的运动包络。圆筒端部设置的环形凸台可提高铰接孔局部壁厚，降低销孔受压后的变形量，孔口倒角则便于销轴压入并减少应力集中。零件各外棱均做了圆角或倒角处理，既避免热处理和装配时的锐边磕碰，也有利于铸件或机加工件的应力分散。

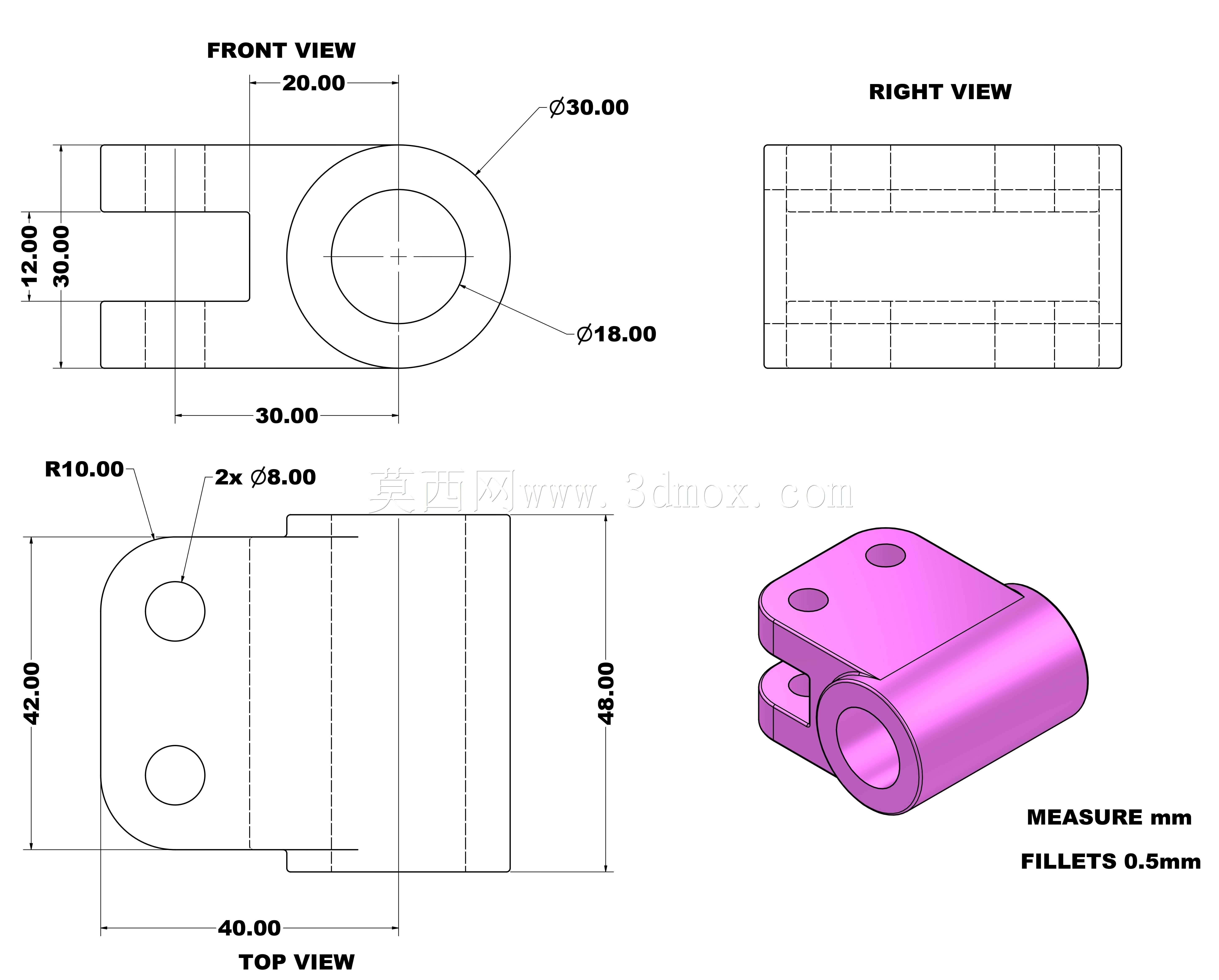

　　外形尺寸边界在建模时需要重点控制：夹槽开口宽度应与被夹持导轨或板厚形成小间隙配合，圆筒轴线到安装底面的高度决定铰接中心高，直接影响连杆机构的运动轨迹；四个安装孔的孔距需与安装基准统一，孔径按螺钉公称直径预留穿过间隙。圆筒内径与销轴建议采用H7/h6一类间隙配合，外径和凸台厚度则根据支反力校核。夹槽两侧壁厚不能过薄，否则锁紧时容易发生永久变形；也不宜过厚，否则螺钉夹紧力难以形成足够抱合力。

　　在机床场景中，这类支座常用于限位摆臂、检测支架、夹紧杠杆或防护门联动机构，工作时承受反复摆动和间歇性冲击。建模过程中应先建立安装底面与铰接孔轴线的基准关系，再拉伸主体、切除夹槽和孔系，最后补充倒角圆角。工程出图时需标注孔心高、孔距、夹槽宽度、圆筒内径及关键配合面粗糙度，以便加工和装配时直接校核安装边界。
