双轴联动万向节传动铰接机构

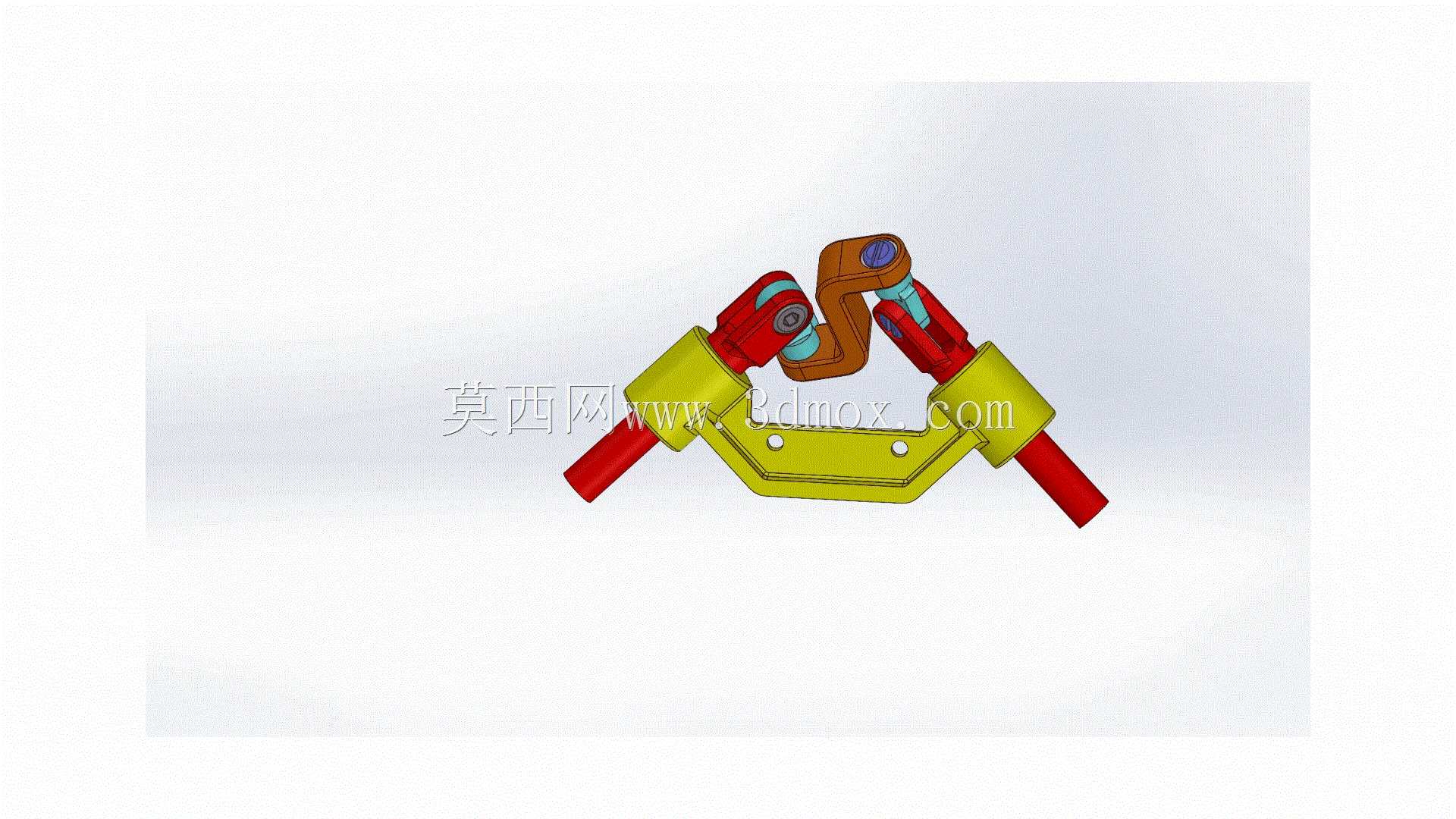

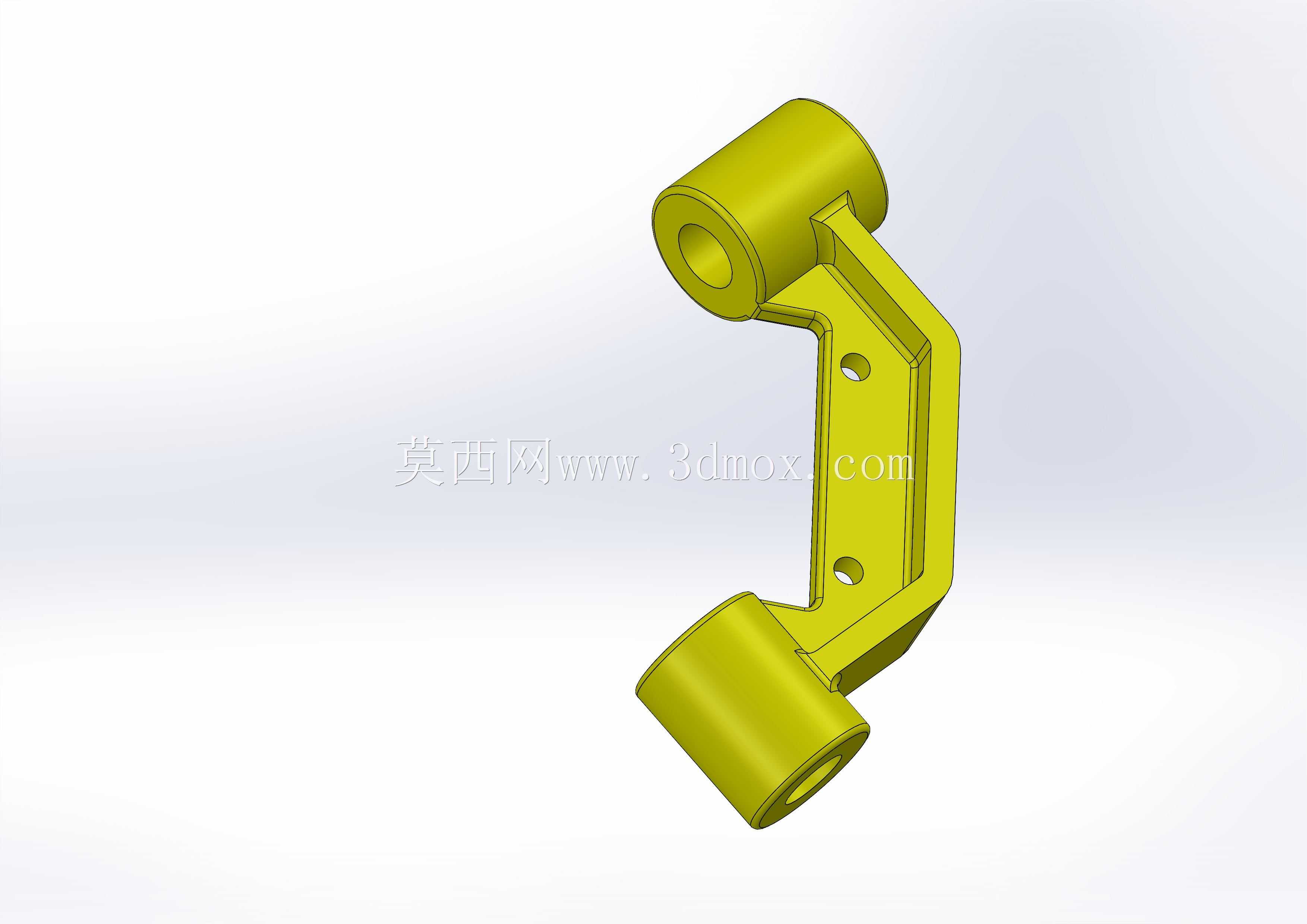

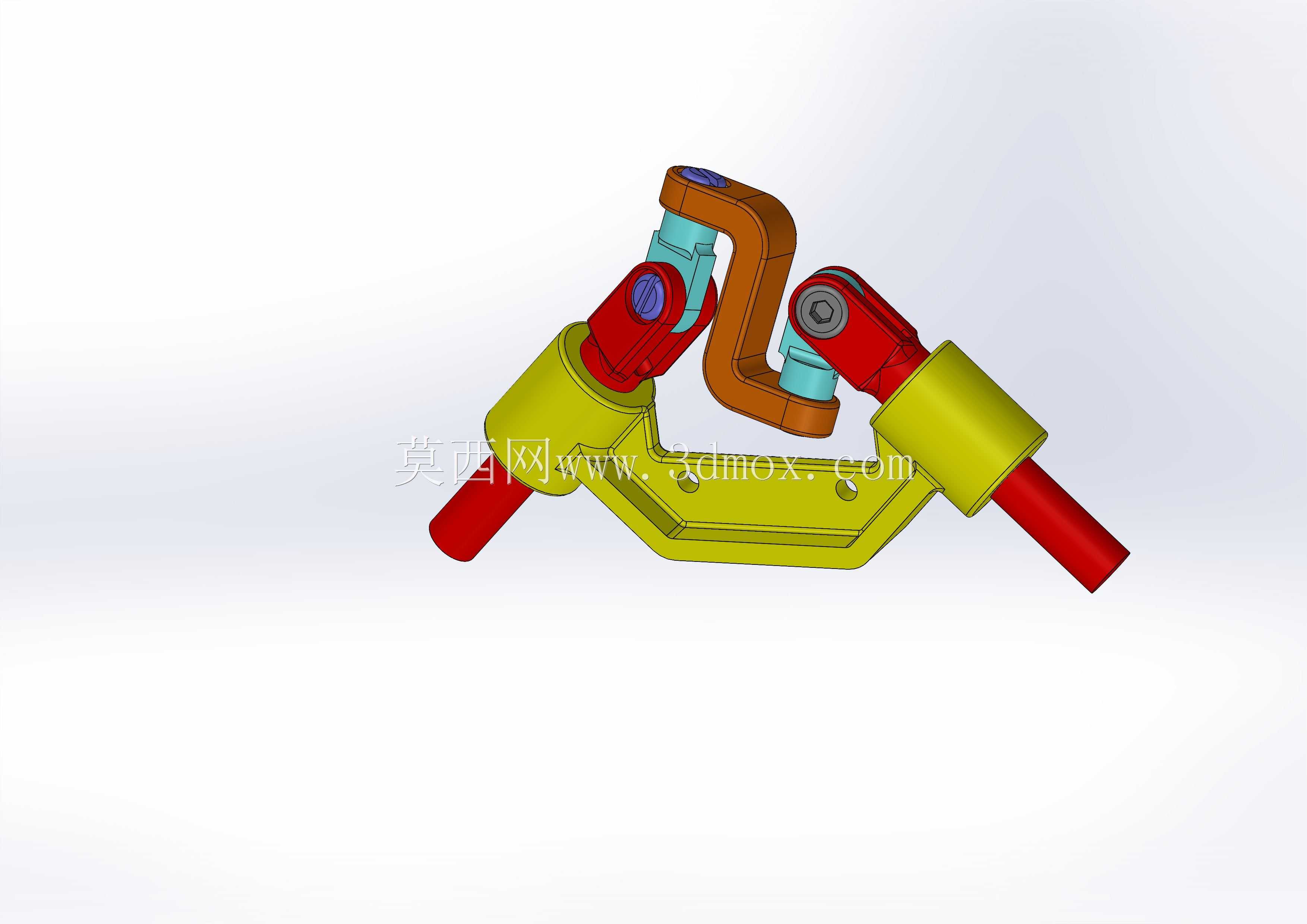

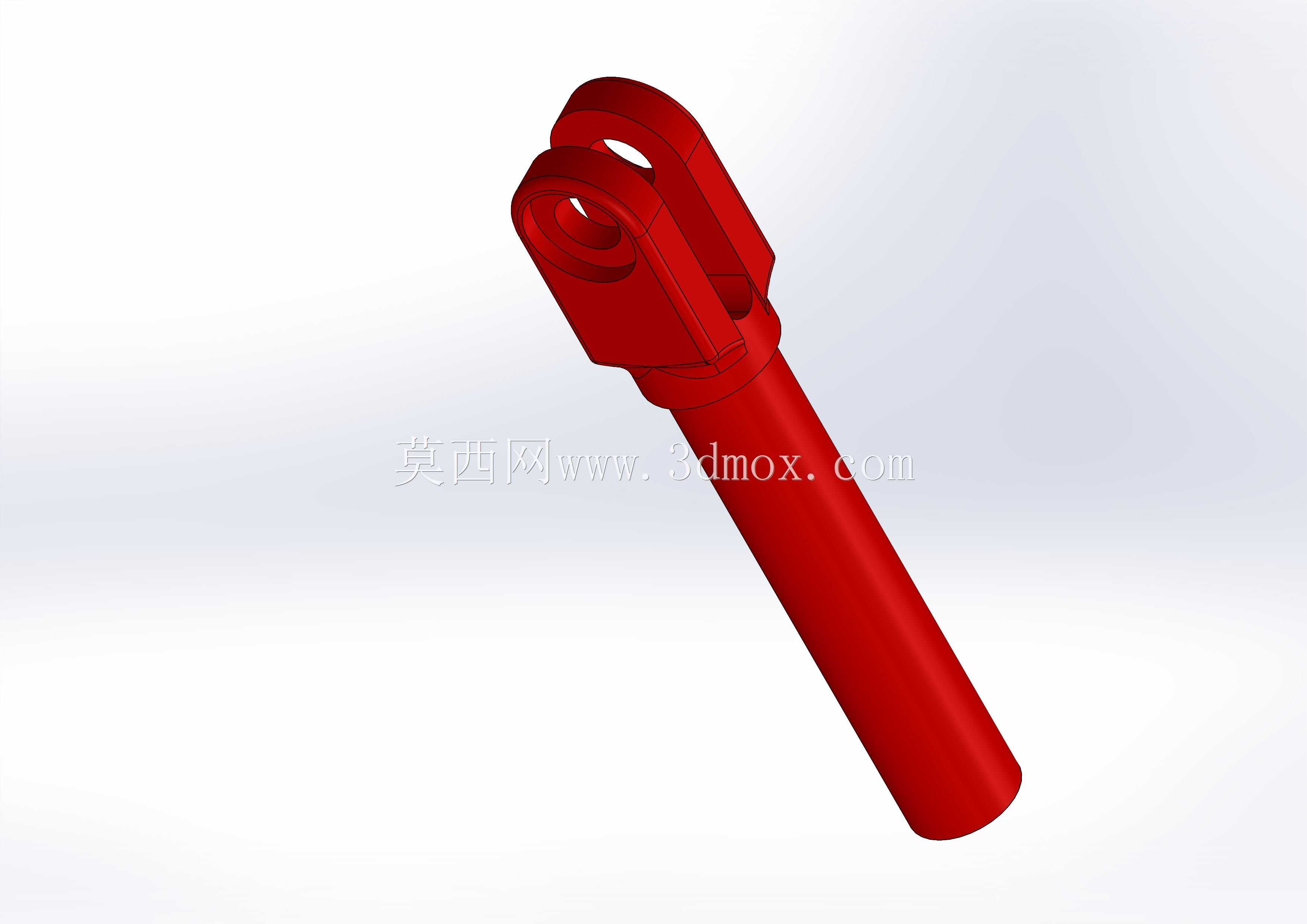

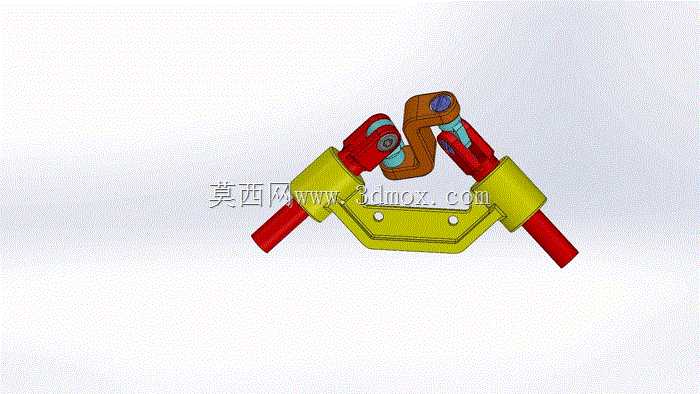

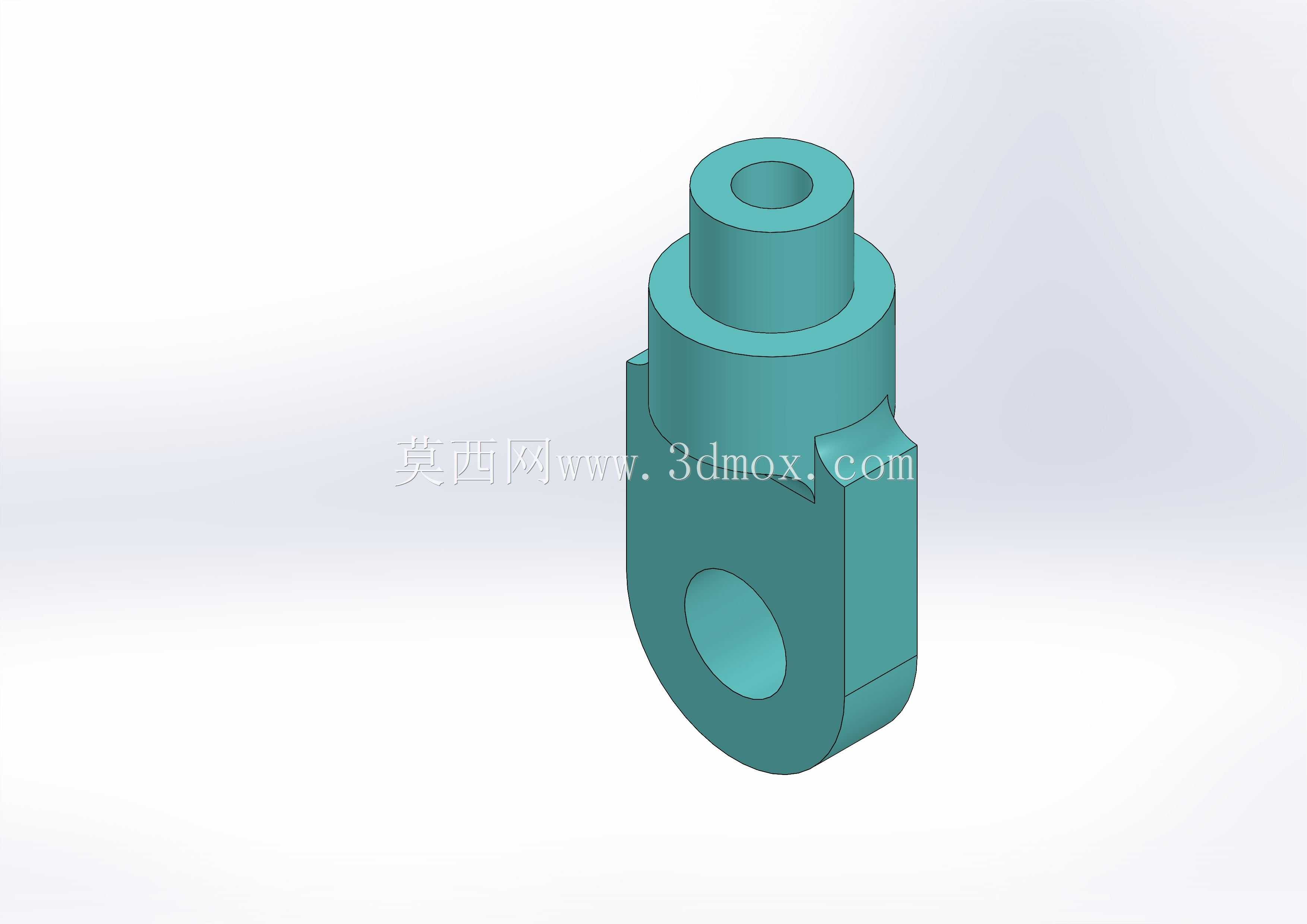

　　这套铰接传动结构的核心作用，是在两根存在空间夹角、工作中还会持续改变相对角度的平行轴之间，同步传递旋转扭矩，常见于小型工装变位机、轻工输送线转角换向单元、教学实训台的动力传递段，也可作为小型可调角度操作台的动力转接部件。整套结构的主体支撑是一块弯折成型的黄色安装座，座体两端预留同轴的穿轴孔位，两根红色传动轴分别从两侧孔位穿入，轴段向外延伸的长度可根据安装舱位调整，座体中部预留两个沉头安装孔，可直接通过螺栓固定在设备机架的安装平面上，安装边界以座体底面为基准，两侧轴端的外伸长度、上方铰接组件的摆动高度都可在建模阶段按需调整，不会和周边护罩、其他传动件发生运动干涉。两根轴的内端分别连接一组十字万向节，

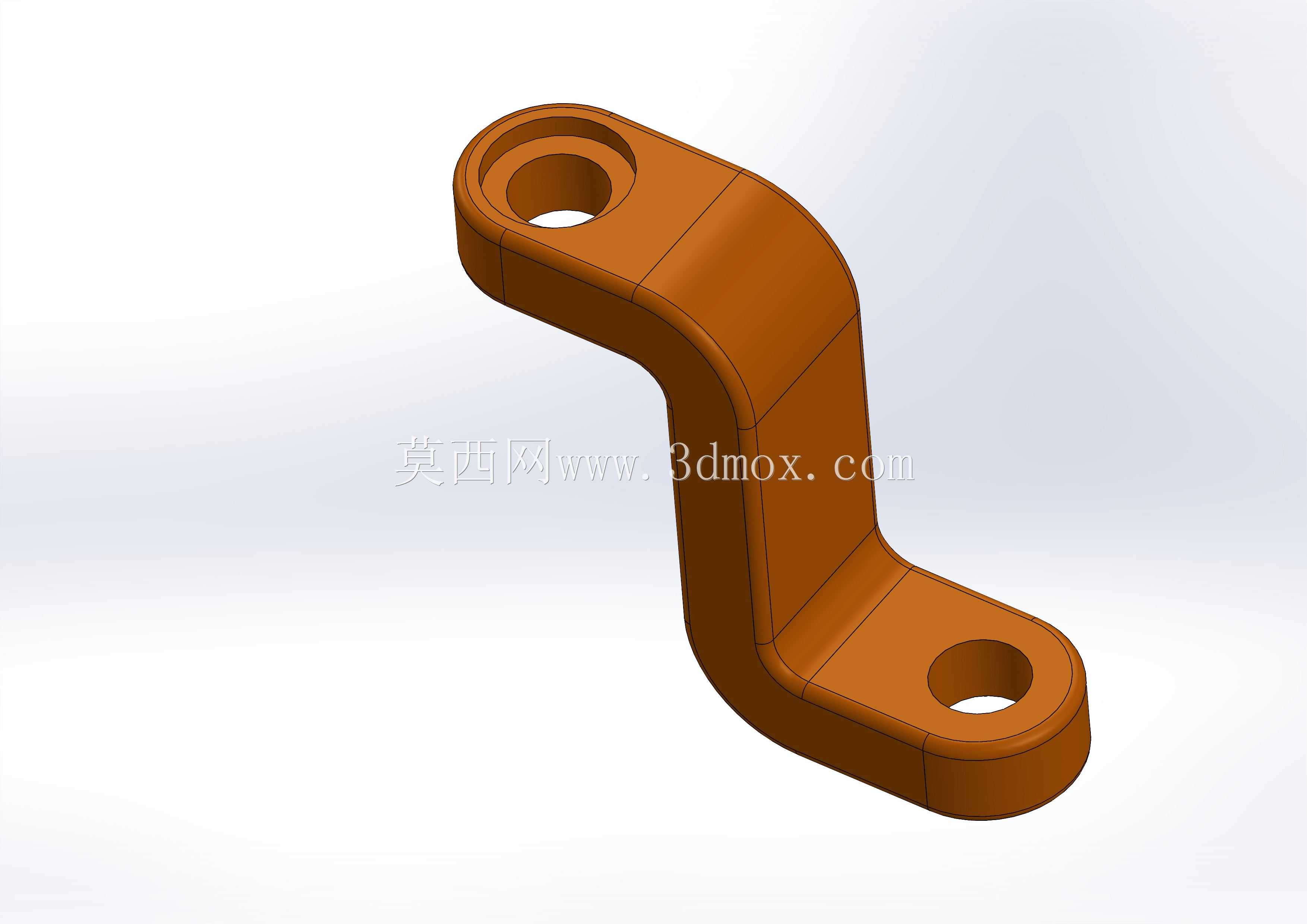

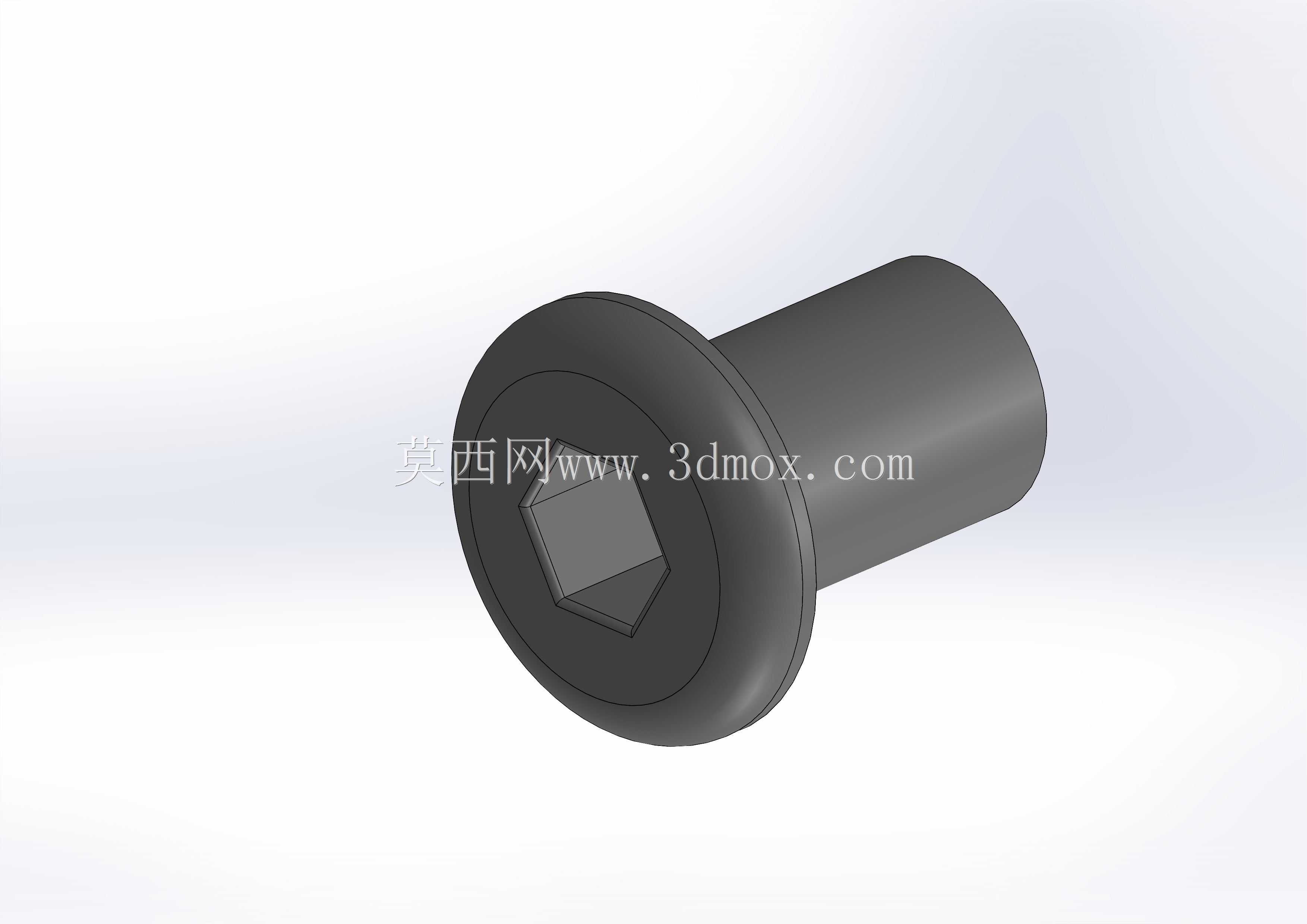

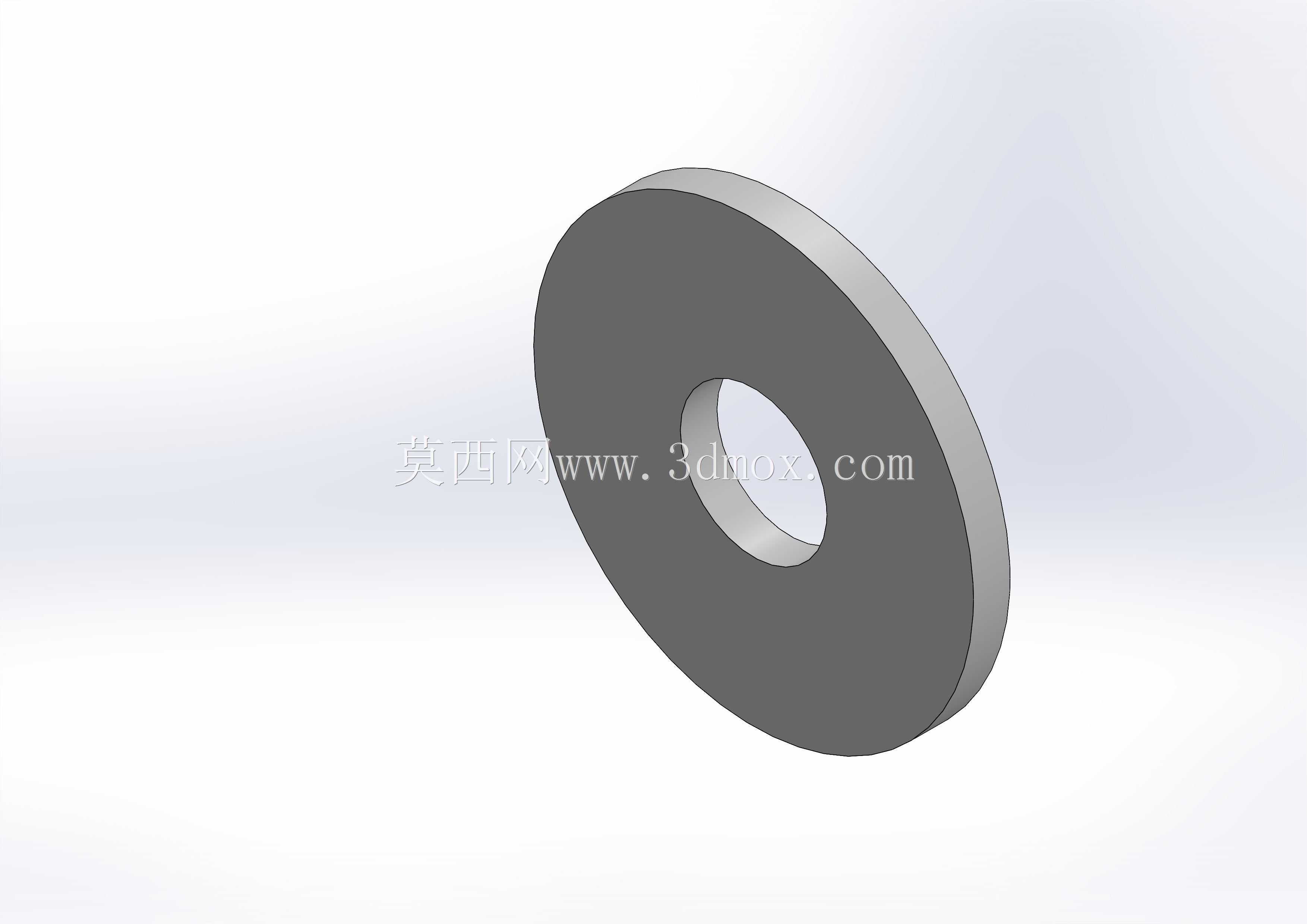

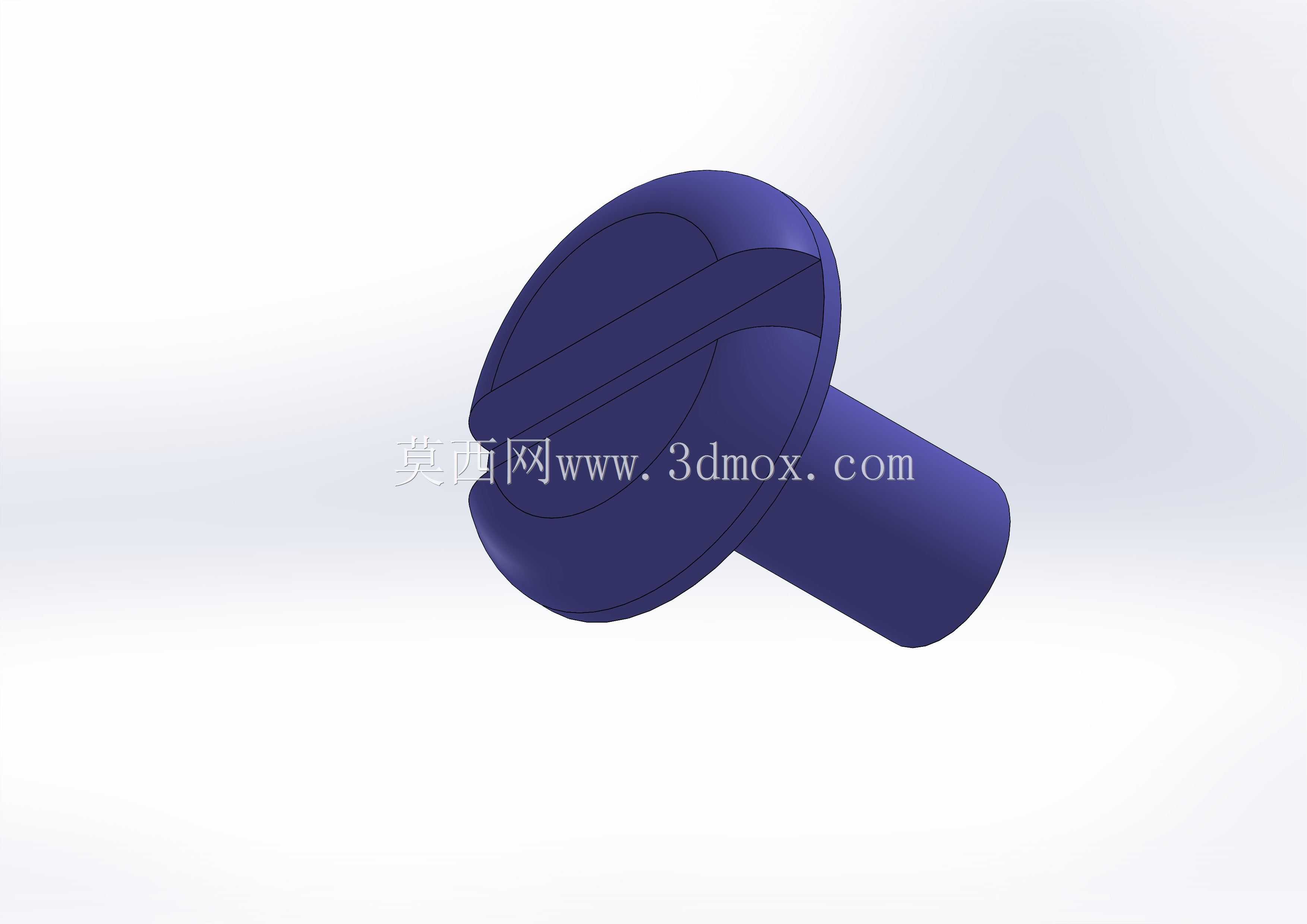

　　两组万向节之间通过棕色的中间铰接架串联，铰接架的转动副配合浅蓝色的耐磨衬套，在轴间夹角发生变化时，衬套可以抵消转动过程中的径向窜动，避免铰接位置出现卡滞。设计阶段首先要校核的是万向节的轴间夹角范围，单组十字万向节的允许工作夹角通常控制在三十五度以内，双节串联布置可以补偿更大的安装偏差，同时抵消单万向节传动带来的转速波动，让两端轴的转动角速度保持一致，避免从动端出现周期性顿挫。衬套选用自润滑铜合金材质，铰接销轴和衬套的配合间隙控制在0.02到0.05毫米之间，既保证转动灵活，又不会因间隙过大产生传动冲击。黄色安装座采用折弯焊接工艺成型，座体的弯折角度经过受力校核，在传递额定扭矩时不会出现形变，两端的轴孔同轴度公差控制在0.1毫米以内，

　　防止传动轴穿入后出现别劲现象。传动轴和万向节的连接采用销钉周向固定，轴端的配合段做淬火处理提升表面硬度，长期反复转动也不会出现磨损松旷。在实际产线布局里，这类结构经常用在动力源和执行件不在同一直线、且工作中需要小幅度调整传动角度的工位，比如翻转工装的动力输入端、可调角度送料轨道的动力转接处，不需要额外加装复杂的换向齿轮组，靠铰接结构本身就能适配角度偏差，装配时只需要先把安装座固定在机架基准面，再穿入两侧传动轴、锁紧铰接销轴即可完成部署，后期维护时仅需定期检查衬套磨损量，更换配件不需要拆解整个支撑座，运维难度很低。建模过程中所有运动副都按照实际装配约束设置，可直接模拟不同轴间夹角下的转动状态，验证全行程内没有零件干涉，铰接位置的运动轨迹完全符合设计预期。
