CA6140车床开合螺母弧形吊合式夹紧托架

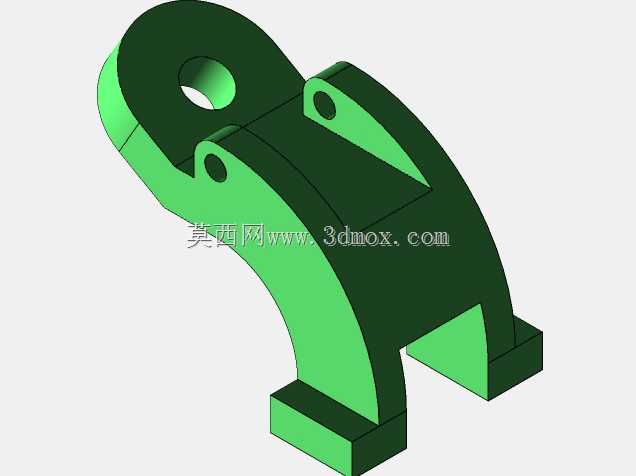

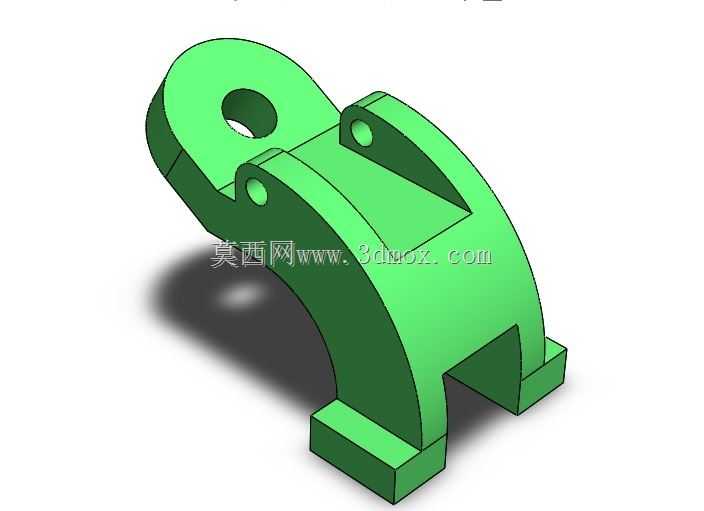

　　这个零件属于普通卧式车床进给传动系统中开合螺母机构的支撑与开合导向构件，在CA6140这类车床上承担把丝杠旋转运动转换为溜板纵向进给运动时的螺母承载、开合拨动与位置约束任务。零件下部为跨骑式双支脚结构，工作时落在溜板箱内的安装基准面上，两支脚之间留出避让空间，用于容纳下半螺母座、拨销或开合凸轮的运动范围；支脚底面为平直加工面，装配时通过紧固件压靠在箱体支承面上，保证托架相对丝杠轴线的位置稳定。主体采用弧形弯板形态，顺着开合螺母绕销轴摆动的轨迹布置，既给螺母外侧提供连续支撑，又避免与螺母回转轮廓发生干涉。上部带孔耳板是整个构件的主要铰接部位，孔中心与开合螺母的转动中心重合，销轴穿入后使螺母能够绕固定轴线平稳张开与闭合；

　　耳板端部做成圆头，可减少边角应力集中，并在有限空间内为销轴端部、垫圈或润滑结构留出位置。中部两侧的小凸台孔位用于配合拨叉、限位销或辅助连接结构，使操作者通过手柄带动凸轮动作时，上下半螺母能够同步靠近或离开丝杠。建模时应先确定丝杠中心高、销轴中心距和溜板箱安装面之间的关系，再向下展开支脚与避让槽，向上控制耳板孔位和壁厚。弧形外壁不能只按外观处理，其内侧曲率要反映螺母摆动包络，外侧则需要兼顾铸造拔模、壁厚均匀和箱体内部空间边界。顶部开口槽用于减轻质量并观察、避让内部传动件，槽边过渡圆角不能过小，否则铸件冷却和受载时容易出现裂纹。安装边界方面，两支脚的间距、底面宽度、耳板孔直径及孔轴线到底面的高度是关键尺寸；

　　装配后还要检查销轴与丝杠轴线的平行度，以及螺母闭合时螺纹牙型能否与丝杠正确啮合。该类构件虽然外形不规则，但受力以支撑、铰接和限位为主，设计重点不在大载荷强度，而在中心距、同轴度、运动间隙和可装配性。三维建模中，实体特征可按底板支脚、弧形主体、上部耳板、侧凸台和开孔槽依次构建，所有加工孔位与配合面应保留明确几何关系，便于工程图中标注安装尺寸、形位公差和铸造圆角。
