三通法兰式T形管路分流阀体结构

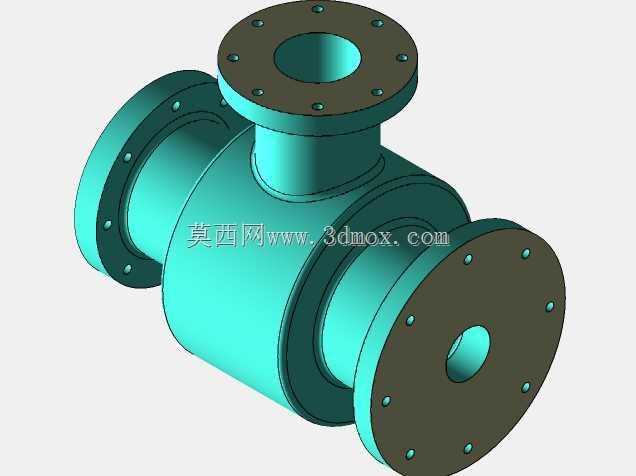

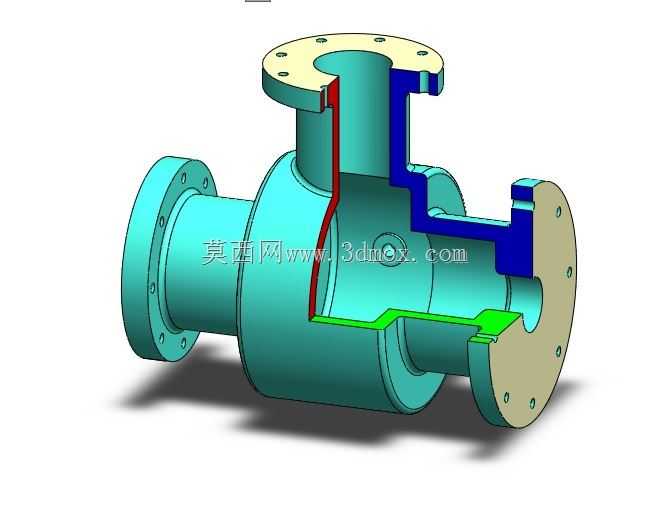

　　该构件属于管路系统里典型的三通类分流节点，整体采用T形正交布局，水平向贯通主管路，垂直向引出分支接口，三个通口端部均配置带螺栓孔的圆形法兰盘，用于和上下游管道、设备端口通过紧固件实现刚性密封对接，在民用给排水、化工流体输送、暖通管网、工业制程管线里都承担介质转向、支路分配、合流汇总的作用。建模过程中优先梳理内部流道的贯通逻辑：水平段为等径直腔，垂直分支腔与水平腔在交汇区域平滑过渡，剖切展示的内部流道无突兀台阶，可降低介质流经交汇点时的局部压损，减少湍流冲蚀，适配水、低压气体、低粘度工艺流体等多种介质的输送场景。结构设计上，壳体主体采用回转体加正交支管的组合构型，三个法兰端面均预留均匀分布的连接螺栓孔，

　　法兰背面与筒体衔接位置做加厚过渡补强，避免管路受内压、外接载荷时在焊缝或转角位置出现应力集中；筒壁厚度按照常规低压管路的承压余量设定，既满足刚性要求，也控制整体自重。安装边界方面，水平方向两端法兰的同轴度是装配核心指标，建模时已保证两端法兰端面平行、孔位周向对齐，垂直分支法兰的端面与水平主管轴线保持垂直，现场布设时可直接沿水平管线串接，分支口可对接支路管线、泄压组件或者测温测压仪表，不需要额外改制转接件。从工程实用角度，这类T形管路构件替代了现场切割焊接三通的作业方式，法兰快装的形式更适合需要定期拆装检修、管路排布规整的成套设备，内部流道的连续构型也能避免杂质在交汇拐角处淤积，长期运行时降低管路堵塞、局部冲刷磨损的风险，三维建模完整还原了外部法兰连接尺寸、筒身轮廓以及内部流道的实际形态，可直接用于管路排布校验、安装干涉检查以及后续加工出图的参考依据。
