CA6140车床用双铰轴座式支撑零件

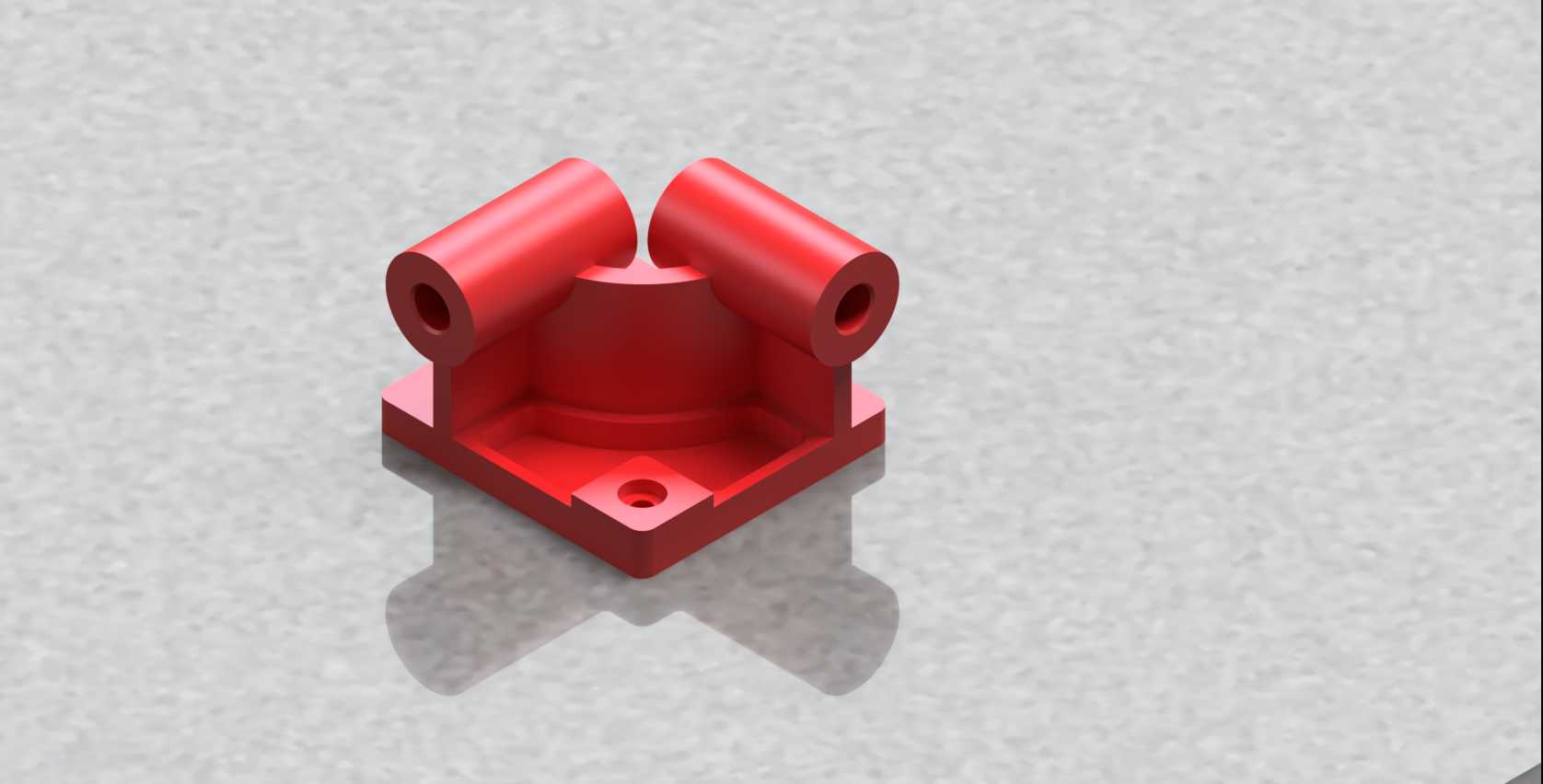

　　该零件属于CA6140普通车床的辅助支撑类结构件，主要应用在车床溜板箱与床身导轨侧的辅助定位机构中，也可作为进给传动系统中摆杆组件的铰接支撑基座使用，实际工况下需要承受摆杆往复摆动带来的周期性径向载荷，同时要保证铰接轴的转动同轴度，避免长期运行出现铰接卡滞、磨损不均的问题。从结构设计来看，零件底部采用带安装孔的方形法兰基座，法兰面做了下沉式安装位设计，单个安装孔位于法兰前端中心位置，装配时可通过内六角圆柱头螺钉将整个基座固定在车床床身的预制安装平面上，法兰底面的平面度公差控制在0.02mm以内，保证安装后不会出现倾斜偏载，基座的方形轮廓可以在安装时提供周向定位，避免拧紧螺钉时零件发生转动偏移。

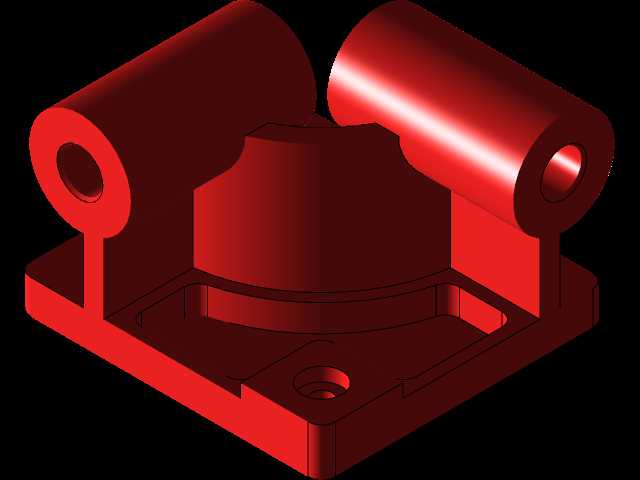

　　上部的两个平行同轴铰轴筒是零件的核心功能结构，两个轴筒的内孔同轴度公差要求达到0.015mm，内孔表面粗糙度要求Ra1.6，适配直径匹配的圆柱铰接销，轴筒的壁厚经过载荷校核，在承受最大1200N径向摆动力时不会出现塑性变形，两个轴筒之间预留的弧形让位槽，是为了避让摆杆摆动过程中的运动轨迹，避免摆杆转动时与基座本体发生运动干涉，让位槽的圆弧曲率与摆杆的摆动半径完全匹配，间隙控制在1.5mm-2mm之间，既不会因为间隙过大导致摆杆晃动，也不会因为间隙过小出现运动擦碰。零件的中部过渡区域采用圆弧过渡结构，没有尖锐的直角棱边，一方面可以降低铸造或者3D打印过程中的应力集中问题，避免零件在受载时从转角位置出现开裂，

　　另一方面也可以减少机加工过程中的刀具接刀痕迹，提升零件的整体结构强度。从安装边界来看，零件整体的安装占用空间为方形法兰的轮廓范围，上部两个铰轴筒的外伸高度不会超出车床溜板箱运行的安全间隙，装配后不会与溜板箱的移动路径发生干涉，轴筒的外端面与相邻的摆杆侧面预留有0.8mm的轴向间隙，允许铰接销在受热膨胀时有微小的轴向窜动空间，不会出现热胀卡死的问题。在建模练习过程中，这类零件可以很好地训练同轴孔特征的创建、基准面的选择、装配干涉检查的思路，建模时需要先以底部安装法兰的底面作为第一基准，确定零件的安装定位基准，再向上拉伸创建中部的支撑基体，之后以两个轴筒的公共轴线为第二基准，创建两个对称的铰轴筒结构，最后处理安装孔、让位槽、

　　过渡圆角这些细节特征，建模过程中需要重点保证两个轴筒内孔的同轴度，以及法兰安装面与轴筒轴线的平行度，这两个形位公差直接决定了零件装配后能否正常工作。实际生产中这类零件多采用HT200灰铸铁铸造毛坯，经过时效处理消除内应力后，再通过车床、钻床、铣床的多工序机加工完成，加工时需要一次装夹完成两个轴筒内孔的镗削，避免二次装夹带来的同轴度误差，安装孔的位置精度需要与床身安装面的预制孔位完全匹配，孔位公差控制在±0.1mm以内，保证装配时螺钉可以顺利穿入。这类支撑零件虽然结构不算复杂，但是在车床的进给机构中起到的作用十分关键，一旦支撑座出现磨损或者位置偏移，会直接导致摆杆传动出现卡滞，进而影响进给运动的平稳性，严重时甚至会导致进给传动齿轮打齿，所以在设计和加工过程中，对形位公差和表面粗糙度的控制都不能放松，建模时也需要充分考虑实际加工的工艺性，避免出现无法加工或者加工难度过高的结构，比如轴筒的内孔要设计成通孔，方便镗刀进刀，法兰的安装孔要设计成沉头孔，保证螺钉拧紧后头部不会高出法兰平面，避免影响安装贴合度。
