工业卧式双级液环真空泵结构设计

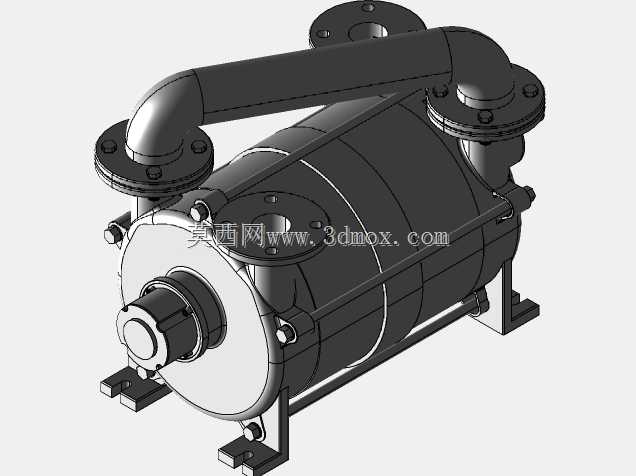

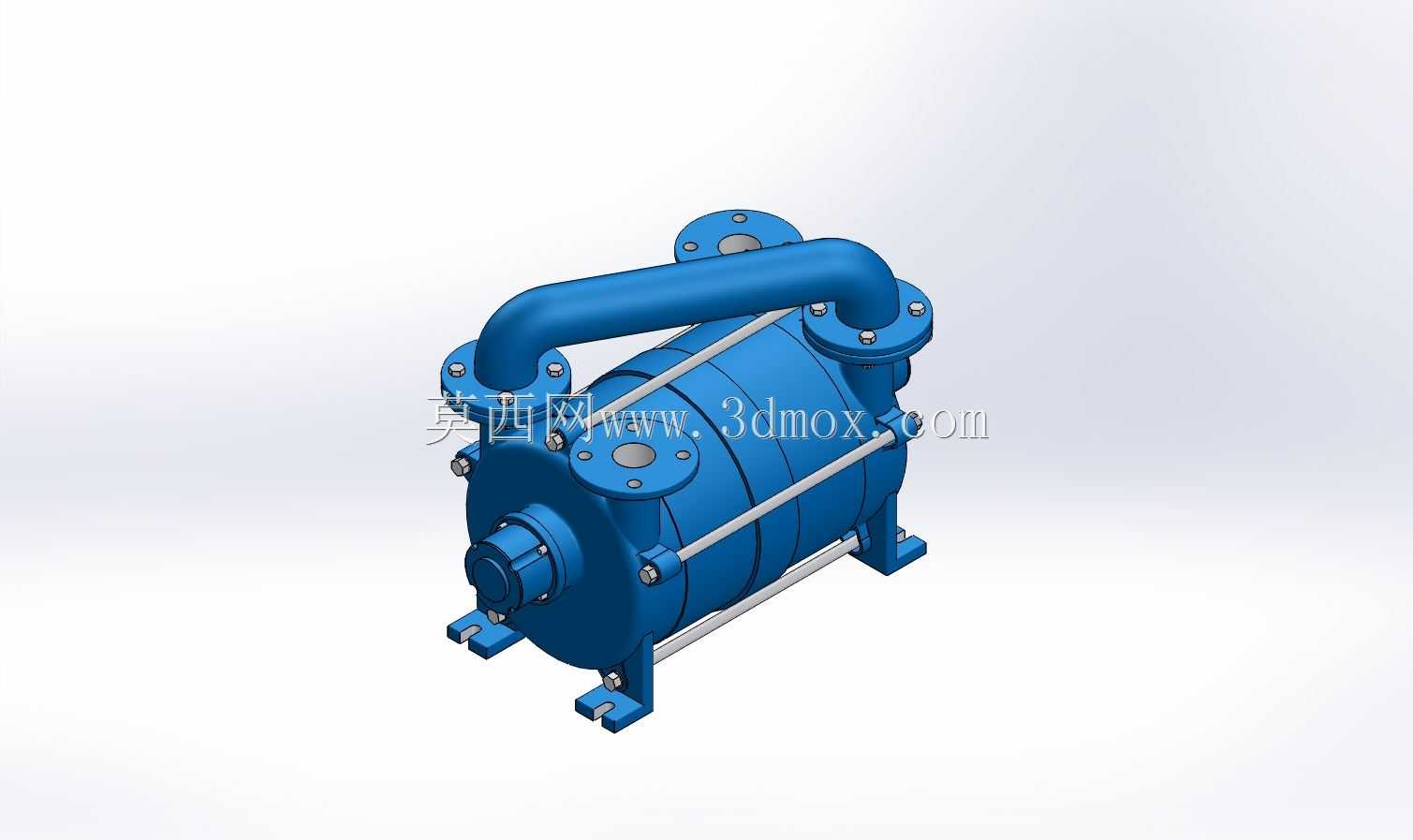

　　该套三维结构呈现的是一款卧式布置的双级液环真空获取设备，整体采用圆筒形串联泵腔搭配顶部跨接气路弯管的布局，在化工精馏、真空过滤、造纸脱水、食品脱气、电厂凝汽器抽真空以及中小型真空浸渍产线中都有大量同构型设备在用。设备依靠泵腔内偏心叶轮带动工作液形成液环，通过叶轮叶片间容积的周期性变化完成吸气、压缩与排气过程，双级串联结构可以获得比单级液环泵更低的极限吸入压力，适合需要稳定粗真空、且被抽气体允许夹带少量可凝性蒸气或微量粉尘的工况。

　　从建模还原的结构来看，泵体两端采用端盖法兰配合长拉杆轴向锁紧，筒身分段法兰清晰表达了两级泵腔的分界，顶部大曲率弯管将前级排气导入后级吸气口，管路两端通过带螺栓孔的圆形法兰与泵盖连接，这种外置跨管设计便于在检修时单独拆检级间流道，也能在铸件清砂时避免内部异形流道加工死角。底部一体式铸造支脚沿泵体轴向两侧伸出，支脚底面加工出安装贴合面并预留地脚螺栓孔，整机重心落在两支脚之间，现场就位时只需核对支脚跨距、底孔间距与泵体轴向总长，即可完成混凝土基础或钢制机架的预埋匹配；顶部弯管最高点低于车间常规管线排布高度，侧向吸气、排气接口的法兰外圆需要在布局阶段预留扳手空间，避免与厂房主管廊碰撞。

　　轴伸端设置独立轴承支架与轴封腔，轴承座通过法兰与泵端盖定位，保证叶轮与泵腔的同轴度；轴封位置可根据抽除介质特性配置填料密封或机械密封，建模时将轴套、压盖、锁紧螺母的配合关系逐一还原，方便后续出工程图时标注形位公差。泵体侧面沿圆周分布的多个小法兰接口分别对应工作液补充、液位观测、排液放空及冷却回路，接管方位在三维环境中可直接核对阀门操作高度与操作通道。

　　设计思路上，该类泵优先保证泵腔内壁与叶轮端面的间隙均匀，长拉杆预紧结构配合端盖止口定位，可在热态工况下补偿部分热膨胀差异；外壳加强筋沿筒身环向布置，兼顾负压工况下的刚度与铸件工艺性。整机外形呈长筒卧式形态，驱动端通过联轴器与电机相连，选型布置时需在联轴器侧预留抽出转子的检修长度，泵体上方弯管与两侧法兰的最大外轮廓构成运输包装边界，吊装时吊点作用于筒身加强部位，避免吊点落在顶部弯管上造成管路变形。
