柴油机动力端异形连接法兰盘结构

　　这类异形法兰盘主要布置在柴油机、电机或小型动力单元的端部，承担壳体与外接部件之间的定位、密封和载荷传递。现场使用中，它既不是单纯的平板垫片，也不是标准圆形管法兰，而是按照动力舱内部空间、螺栓可达性和轴系通过关系重新拟合出的过渡连接件。

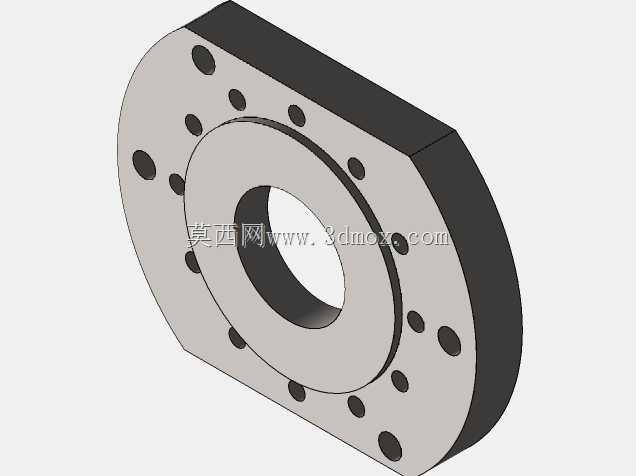

　　从结构上看，零件中部保留较大的同轴通孔，用于曲轴、电机轴或联轴器周边空间通过；孔周形成凸起的环形止口，止口端面可与轴承座、端盖或配合件形成径向定位。建模时需要优先保证止口直径、端面跳动余量和板厚之间的关系，若止口高度过小，装配后容易出现定位不足；若壁厚分配不均，紧固后局部应力会集中在圆弧过渡区。

　　法兰外缘采用近似跑道形的轮廓，两侧被削平后形成较紧凑的安装边界。这种轮廓常见于机床附件、发动机外围组件和紧凑型传动箱，原因是动力端周围往往存在机架、油管、护罩或螺栓工具空间，整圆法兰会占用过多径向尺寸。削边后的外形能够在保证螺栓分布圆强度的前提下，缩小外形包络，使零件更容易贴近相邻壳体安装。

　　端面上的孔系分为多层布置。靠近中心止口的小孔可用于端盖固定、定位销或辅助附件连接；外圈较大的通孔则承担主连接载荷。孔位并非随意均布，而是跟随受力方向、密封压紧需求和周边干涉边界设置。三维设计时应逐一检查孔边到外轮廓、孔边到中心孔以及孔与孔之间的最小壁厚，尤其在异形轮廓收窄位置，螺栓预紧力可能导致桥接区域变形。

　　实际装配场景中，该法兰盘通常一侧贴合发动机箱体或电机壳体，另一侧连接泵体、支架、传动盖或测试工装。端面平面度直接影响密封效果，若配合面存在翘曲，即使螺栓扭矩达到要求，也可能在振动工况下出现渗漏或微动磨损。因此模型中对配合面、沉孔背面和加强过渡区域都应保留明确的加工意图，避免把铸造圆角、机加工面和非配合面混为一体。

　　设计思路上，这类零件不能只按孔径和厚度堆叠特征。先要确定轴系中心线，再建立止口与主螺栓分布圆，随后根据外部包络限制修整外轮廓。外圈大孔负责把动力端反力传递到壳体，小孔则服务于附件固定和装配顺序。厚度方向需要兼顾刚性与重量：板体过薄会在柴油机振动下产生疲劳裂纹，过厚则增加动力端悬伸质量，也会挤占轴向安装空间。

　　从安装边界看，模型的轴向尺寸主要由法兰本体厚度、止口凸台高度和螺栓头部容纳空间决定；径向边界则受两侧削边轮廓和最外孔位限制。布置到整机时，除核对螺栓孔是否对齐，还应检查扳手回转空间、联轴器拆装路径以及法兰外缘与管路、线束的间隙。对于柴油动力设备，长期承受热胀冷缩和振动，孔边、尖角和截面突变位置都应设置合理圆角，以降低应力集中。

　　建模过程中，草图应以中心孔和止口轴线为基准，异形外轮廓与孔系保持参数关联，这样后续调整螺栓数量、分布圆直径或外形宽度时，能够快速检查干涉和壁厚。该结构适合用于动力单元端部连接、电机柴油机组对接、机床附件传动端以及需要紧凑安装空间的机械接口设计参考。
