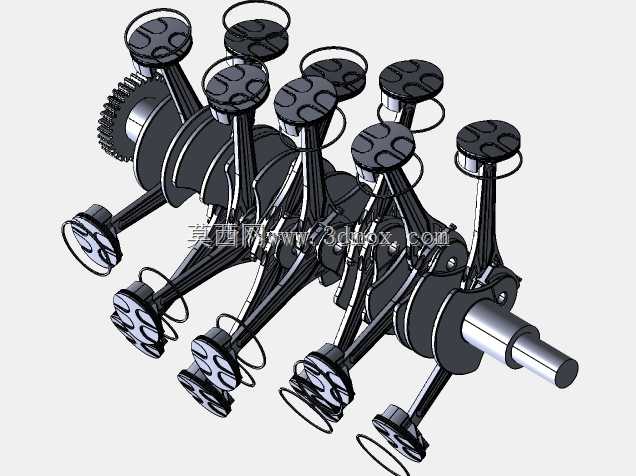

十六缸发动机活塞曲柄连杆总成

　　这套多缸动力核心结构围绕高功率内燃机的往复运动转换需求展开，十六个独立气缸沿曲轴轴向按发火相位错列布置，每个缸腔内配置独立活塞与连杆，活塞在缸套内承受燃烧压力后，通过连杆将直线往复运动传递给曲轴，最终转化为稳定的旋转扭矩输出。这类密集缸体布局常见于高性能跑车、超跑动力单元以及部分重载工业动力场景，多缸排布能够在单缸排量受控的前提下叠加总输出功率，同时通过合理的曲柄销相位角抵消各缸往复惯性力，降低整机振动水平。

　　从结构设计逻辑看，活塞顶部的燃烧室造型配合环槽内的气环、油环，承担密封燃气与控制机油的作用；活塞销将活塞与连杆小头铰接，连杆大头则通过轴瓦抱合在曲轴连杆轴颈上。曲轴各曲拐的角度分配是整个总成的关键，建模时需要逐段核对主轴颈、连杆轴颈、曲柄臂和平衡块的相位关系，保证相邻气缸的做功行程均匀错开，避免扭矩输出出现明显脉动。端部齿轮用于驱动配气或附属机构，主轴颈的支撑跨距也要结合缸体轴承座位置校核，防止长曲轴在高转速下产生过大挠曲。

　　外形与安装边界方面，总成轴向长度随气缸数量明显增加，径向轮廓由活塞行程、连杆长度和平衡块回转半径共同决定。布置时需要预留缸套、缸盖、油底壳以及连杆运动的包络空间，尤其要检查活塞在上止点、下止点及摆动过程中与缸壁、曲轴平衡块之间的间隙。连杆大头在拆装时还需考虑从气缸孔或曲轴箱侧穿出的工艺空间。三维建模中按实际装配关系建立活塞、活塞销、连杆、曲轴、轴瓦及环组的配合，能够直观验证运动干涉、惯性力平衡和支撑布局，为动力总成选型、缸体设计及运动仿真提供结构依据。
