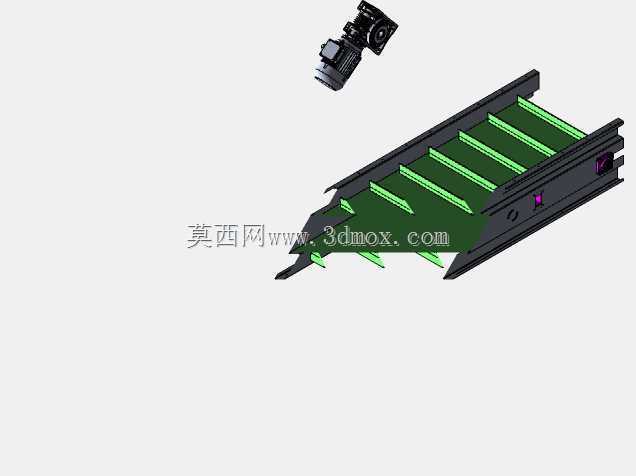

带驱动单元的PVC皮带输送装置结构设计

　　这套带驱动单元的PVC皮带输送装置，主要面向轻工生产、电子组装、小件物料周转场景设计，可直接嵌入现有生产线体作为段间衔接单元，也可单独作为工件检测、工序流转的承载输送载体。从实际工程应用来看，这类窄幅皮带输送结构常被用在小尺寸零部件的工位间传递，比如电子元器件分拣、小型包装件转运、注塑件出料输送等场景，相比宽幅重型输送线，它的占地空间更小，部署灵活，可根据车间布局调整安装位置，适配狭窄的工位间隙。

　　设计阶段首先考虑的是输送面的水平度保持，机架采用折弯钣金拼焊结构，两侧的侧板作为皮带承托的基准面，加工时需要保证两侧板的平行度公差控制在0.2mm/m以内，避免皮带运行过程中出现跑偏蹭边的问题。皮带选用PVC材质，表面平整且具备一定的防滑性能，适合输送表面光滑的小型工件，不会刮伤工件表面，同时PVC带的张紧调节结构设计在机架尾端，通过调节尾端辊筒的两侧螺栓位置，即可调整皮带张紧度与跑偏量，日常维护时无需拆解整体机架，操作便捷。

　　驱动单元采用侧装式减速电机直连驱动辊的结构，相比传统的链传动驱动，这种直连结构的传动效率更高，运行噪音更低，同时减少了链传动需要定期润滑、张紧的维护工作量。驱动辊表面做了滚花处理，增大辊筒与皮带背面的摩擦力，避免重载启动时出现皮带打滑的问题，辊筒两端采用带座轴承固定在侧板上，轴承座的安装孔设计成长圆孔，可微调驱动辊的平行度，进一步补偿加工与装配带来的误差。

　　从安装边界来看，这套输送装置的整体宽度控制在300mm量级，输送面高度可根据对接设备的高度选配不同高度的支撑脚，支撑脚底部设计有可调脚杯，可实现±20mm的高度调节，同时能补偿地面不平整带来的水平度偏差。机架下方预留了传感器安装槽位，可根据实际工艺需求加装光电传感器、计数传感器，实现工件到位检测、自动启停、计数统计等功能，适配自动化生产线的联动控制需求。

　　皮带下方的承托采用高密度耐磨条作为支撑，相比传统的托辊支撑，这种耐磨条支撑的输送面平整度更好，不会出现托辊间距带来的皮带凹陷问题，适合输送尺寸较小、重量较轻的工件，避免工件在输送过程中出现卡顿、颠簸。耐磨条采用嵌入式安装在侧板的卡槽内，磨损后可直接抽出更换，无需拆解整个线体，降低了后期维护的配件成本与停机时间。

　　在结构细节设计上，两侧的机架侧板高出输送面20mm，形成简易的挡边结构，可防止输送过程中工件从侧面掉落，针对需要更高挡边的应用场景，侧板上预留了挡边安装孔位，可额外加装亚克力或钣金挡边，适配不同尺寸工件的输送需求。驱动单元的外侧设计有可拆卸的保护罩，既可以避免人员接触转动部件带来的安全隐患，也能防止生产过程中的灰尘、碎屑落入传动部位，延长设备的使用寿命。

　　实际选型应用时，可根据输送长度、输送工件的单重调整减速电机的功率与辊筒直径，常规配置下可承载单重5kg以内的工件，输送速度可通过选配不同减速比的减速电机实现1-10m/min的调节范围，满足不同生产节拍的输送需求。整体结构采用模块化设计思路，所有零部件均采用常见的标准件与通用加工件，加工成本可控，装配难度低，适合非标自动化设备集成商快速改制适配不同的项目需求，也可作为标准输送单元进行批量预制，缩短项目交付周期。
