推拉式快速夹钳手动锁紧工装

　　该机构属于机床加工与装配工位中常用的推拉式快速夹钳，核心作用是在工件定位完成后提供稳定、可快速释放的轴向压紧力，常见于CA6140车床配套工装、焊接工位、检具支架以及小型装配线的防松定位环节。实际使用时，操作人员扳动包覆式长手柄，通过连杆过死点结构将力传递至前端推杆，推杆端部可连接压头、定位销或挡块，对工件侧面、端面实施压紧；机构越过死点后，即使手柄受到振动或轻微外力，夹钳也不会自行松脱，这一特性在切削振动明显的机床装夹场景中尤为关键。

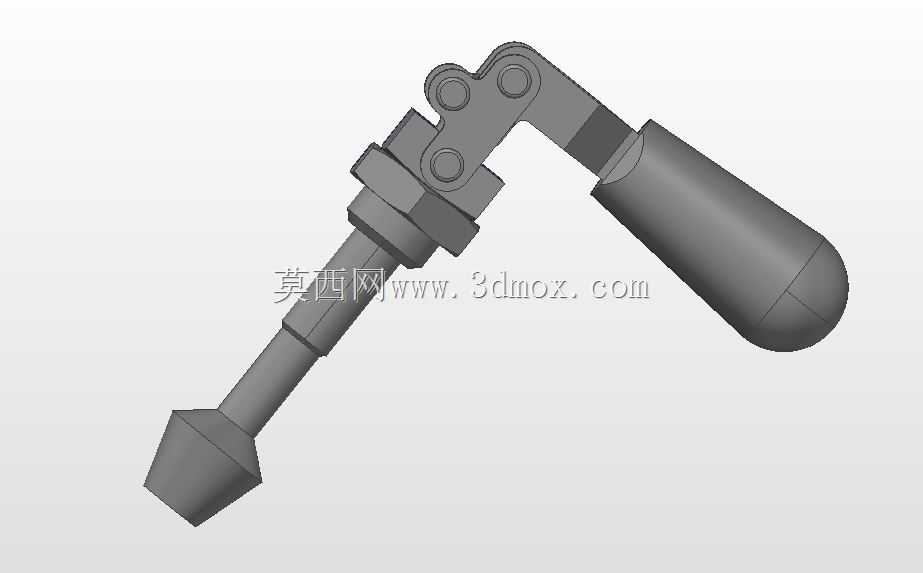

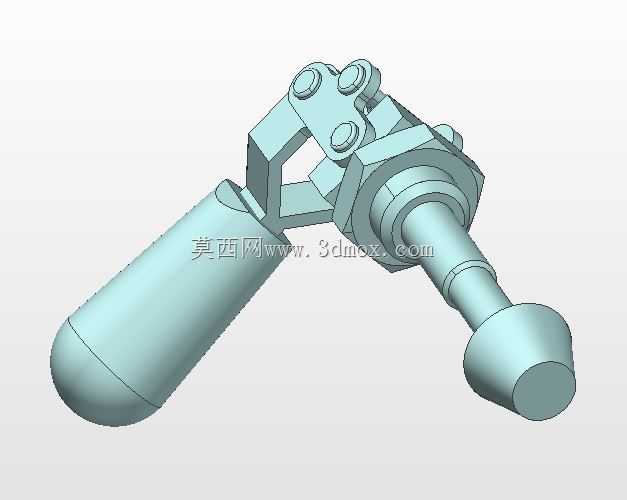

　　从结构设计思路看，模型将手柄握持段、连杆铰接座、主体安装座与滑动推杆整合为一体。手柄采用大直径圆弧包覆造型，贴合手掌施力弧线，长时间重复操作时可降低局部压强；铰接处布置多组销轴与连杆，通过四连杆运动轨迹实现手柄小角度摆动到推杆直线往复运动的转换。主体中部为带台阶的圆柱导向段，保证推杆沿轴向平稳滑动，抑制偏摆；安装座预留平面与孔位边界，便于通过螺栓固定在工装板、T型槽工作台或专用夹具底座上。前端推杆末端设计为圆柱接头，可根据工件形状更换压块、压头或连接螺母，适配不同厚度与轮廓的被夹紧件。

　　外形与安装边界方面，整具夹钳沿手柄与推杆方向呈斜向布置，占用空间集中在安装座上方与推杆轴线两侧；建模时需重点校核手柄完全下压与完全开启两个极限位置的包络范围，避免与机床刀架、护罩或相邻夹具发生干涉。安装座底面应作为主要定位基准，贴合工装支承面后再锁紧固定件，推杆轴线需与工件受压方向尽量重合，防止产生侧向分力导致工件翘起。连杆销轴孔、推杆导向面与安装基准面之间的位置精度，直接影响夹紧力传递效率和重复定位一致性，结构设计中需预留润滑与磨损补偿空间。

　　在工艺适配层面，这类夹钳适合频繁装卸、夹紧行程要求明确的批量工序，相比螺旋压板机构，其开合速度更快、操作动作单一，便于作业人员标准化作业；针对不同夹紧力需求，可通过调整连杆几何尺寸、手柄长度或推杆端部压头形式来改变输出力特性。三维建模过程中应完整保留铰接副、滑动副的装配关系，便于后续进行运动干涉检查、死点位置验证以及工位布局仿真，从而为工装设计、设备选型和夹具维护提供直接的结构依据。
