半入耳式有线耳机声学腔体结构

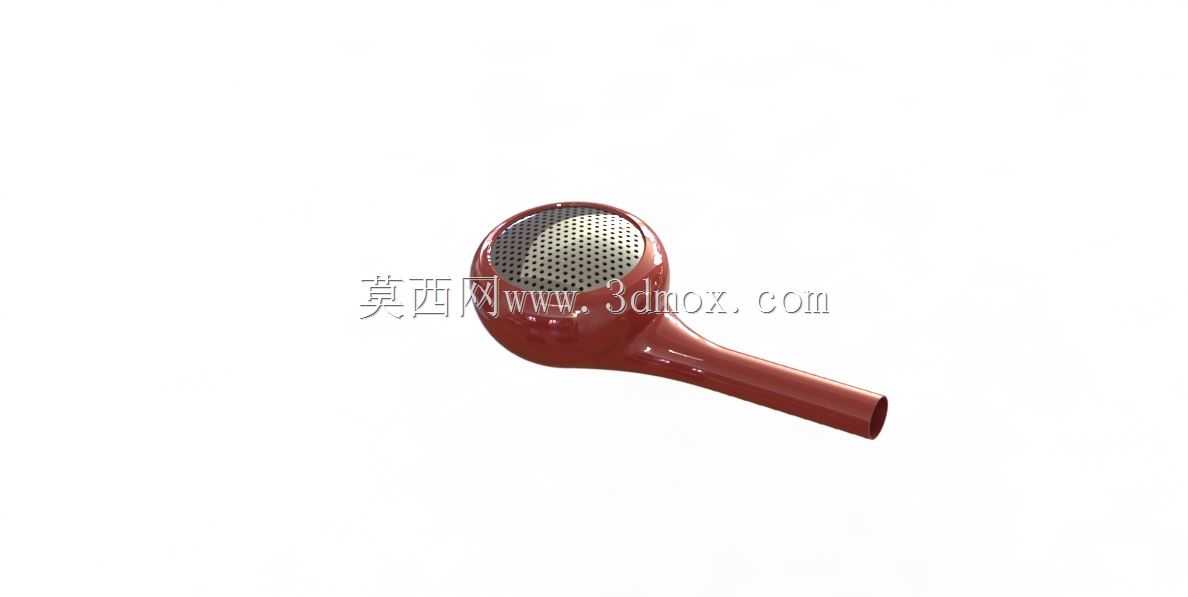

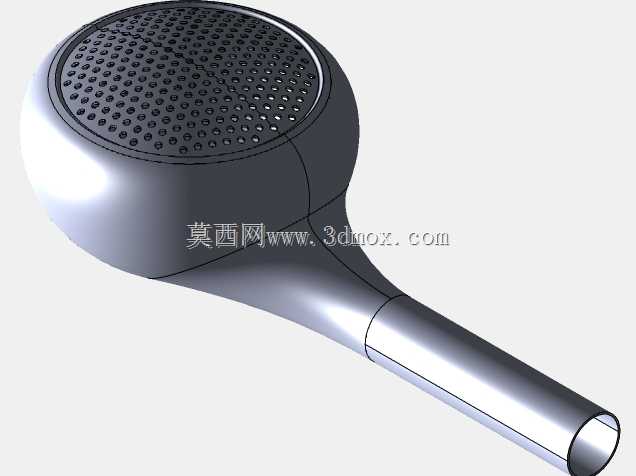

　　该结构围绕半入耳式有线耳机的单耳腔体展开，建模重点集中在头部声学容纳区、细长出音管以及前端网孔面板的配合关系。头部采用近似圆润勺形的封闭壳体，曲面从耳甲艇贴合区域向出音嘴方向逐渐收窄，既保留佩戴时与耳甲腔接触的缓冲面，也为内部扬声器单元、引线通道和声学密封留出连续空间。前端圆形网孔区域按照规则阵列布置大量细小透声孔，孔位覆盖出声面主要区域，可用于表达防尘网、出音孔或装饰金属网的装配边界。

　　从实际使用场景看，这类耳机多用于手机、笔记本、平板及桌面音频设备的近场听音，结构设计需要兼顾佩戴稳定性、声音外泄控制和线缆引出方向。出音嘴采用长直圆管形态，轴线相对头部腔体呈斜向延伸，末端开口用于连接耳塞套或直接贴近耳道入口；管身与头部交接处做平滑过渡，避免局部壁厚突变，在注塑成型时有利于材料流动，也能减少装配后应力集中。壳体外侧曲面没有突兀棱线，接触耳廓的一侧保持连续弧面，适合长时间佩戴。

　　建模时可将头部腔体拆分为前壳、后壳和出声网板三个逻辑区域。前壳围绕扬声器安装面建立定位台阶，台阶直径需与单元外径、密封圈压缩量匹配；后壳承担外观面和线缆防护作用，在出音嘴反方向或下端预留线材穿入通道。网孔面板不宜只作为贴图处理，若用于结构校核，应保留孔阵的实体边界，以便评估开孔率、遮挡面积和胶水粘接宽度。出声管内径需要与调音管、阻尼网或耳塞套通道相协调，管壁厚度则要在强度和内腔体积之间平衡。

　　安装边界方面，圆形网孔面板外圆与头部前端沉台形成同轴配合，周边保留均匀粘接边；出音嘴末端需控制管口圆度，避免耳塞套装配后出现偏摆。壳体最大轮廓集中在头部，细长管部向外延伸，整体占用空间紧凑，适合在产品总装中检查与充电盒、收纳槽、线控夹具之间的干涉。曲面过渡处应关注拔模方向和分模线位置，外观面尽量避免分模线穿过高光区域。引线从管柄或尾部进入腔体时，需要设置防弯折过渡和固线槽，防止拉拽力直接作用于焊点。

　　该模型对声学产品结构设计的价值在于清楚表达了外部佩戴曲面、出声孔阵列和管嘴连接关系，可用于外观评审、注塑件拆分、扬声器包络检查以及耳塞套匹配验证。
