羽毛球生产用穿梭送料机构结构设计

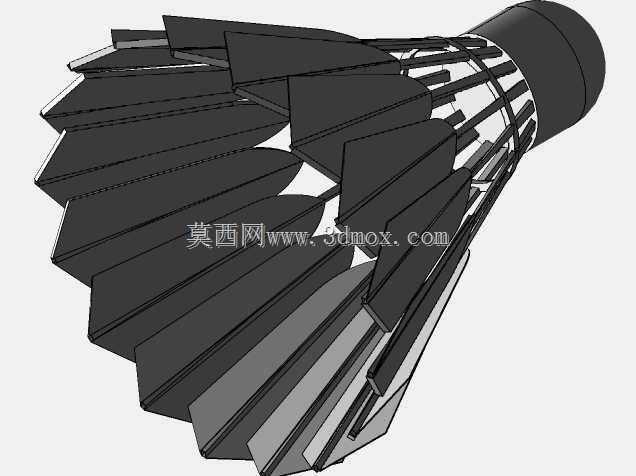

　　在体育用品制造的羽毛球生产工段，不同工序间的工件转运一直是影响产线节拍的关键环节，羽毛球 shuttle 半成品在毛片植入、注胶固化、外观检测等工位间的转运，不能采用常规皮带输送——毛片结构轻薄脆弱，常规接触式输送容易造成毛片弯折、胶层移位，直接影响成品的飞行稳定性与外观合格率。这套穿梭送料结构正是针对该类轻薄异形工件的工位转运需求设计，区别于公共交通领域的穿梭载具，其核心功能是在相邻加工工位间完成点对点的工件精准移送，避免长距离输送带来的工件磕碰损伤。

　　从实际产线布局的适配性来看，该机构的安装边界充分考虑了现有羽毛球加工设备的工位间距，整体横向行程覆盖常规两工位间800-1200mm的标准间隔，竖向抬升行程控制在120mm以内，既能够完成工件从加工位工装的抬升脱离，也不会因为抬升幅度过大占用过多竖向安装空间，适配多数厂房2.8m层高下的设备层叠布局需求。机构整体宽度控制在350mm，安装底座的固定孔位采用行业通用的40系列铝型材安装孔距，无需对现有产线的机架做大规模改造，即可直接加装在现有工位之间，降低产线升级的改造成本。

　　设计思路上，该结构摒弃了传统的夹爪抓取方案，采用仿形承托的载具设计，承托面的曲面完全匹配羽毛球球头的半球形轮廓，接触位置仅覆盖球头下部1/3的非加工区域，承托边缘做R3的圆弧倒角处理，移送过程中不会触碰已植入的毛片部分，从结构根源上避免毛片损伤的风险。穿梭动作的驱动采用直线导轨配合同步带传动，移送速度可根据前后工位的加工节拍在0.1-0.5m/s区间调整，启动与停止段设置S型加减速曲线，加速度峰值控制在0.2g以内，避免急启急停造成工件在承托位的滑移，保证移送到位后的重复定位精度控制在±0.2mm以内，完全匹配后续工位工装的定位要求，无需二次对位即可直接进入下一道加工工序。

　　从功能特性来看，该机构除了基础的点对点移送功能外，还预留了工件检测的安装位，可在穿梭行程的中段加装光电传感器，对移送过程中的工件姿态进行检测，一旦出现工件偏移、毛片散脱的异常情况，可即时触发停机信号，避免异常工件流入下道工序造成设备卡滞。承托载具采用快拆结构设计，单颗手拧螺丝即可完成载具的更换，若后续生产不同规格的羽毛球（如慢速球、中速球、快速球的球头尺寸差异），仅需更换对应规格的承托载具即可快速切换生产，无需调整整体机构的安装参数，适配多规格共线生产的柔性制造需求。

　　在实际应用场景中，该类穿梭机构不仅可用于羽毛球生产的工位转运，经过承托载具的适配更换后，也可拓展用于其他轻薄异形小件的短距离工位移送，比如乒乓球、毽子等体育用品的生产转运，甚至小型电子元器件的工序间移送，核心的直线穿梭运动逻辑具备较强的通用性。结构的受力设计上，整体承载能力按单工位500g的负载做冗余设计，除了承载工件本身，还可兼容小型工装夹具的加装需求，导轨选用带预压的滚珠直线导轨，长期运行的间隙量控制在0.05mm以内，保证连续三班倒生产工况下的运行稳定性，减少日常维护的频次。

　　安装调试过程中，需要注意机构的水平度校准，安装面的平面度误差需控制在0.1mm/m以内，否则长期运行会加剧导轨的偏磨，缩短机构的使用寿命。行程两端的限位缓冲采用聚氨酯缓冲块配合软限位开关，双重限位避免机构超程运行造成的设备碰撞，缓冲块的压缩行程设置为10mm，能够吸收高速运行下的惯性冲击，进一步保证停止位置的准确性。整体结构的动力部分选用标准的步进电机搭配减速箱，扭矩储备按额定负载的1.5倍配置，即使在长期运行出现轻微摩擦阻力增大的情况下，也不会出现丢步、移位的问题，保障产线运行的连续性。
