带弹簧复位结构的凸轮传动机构

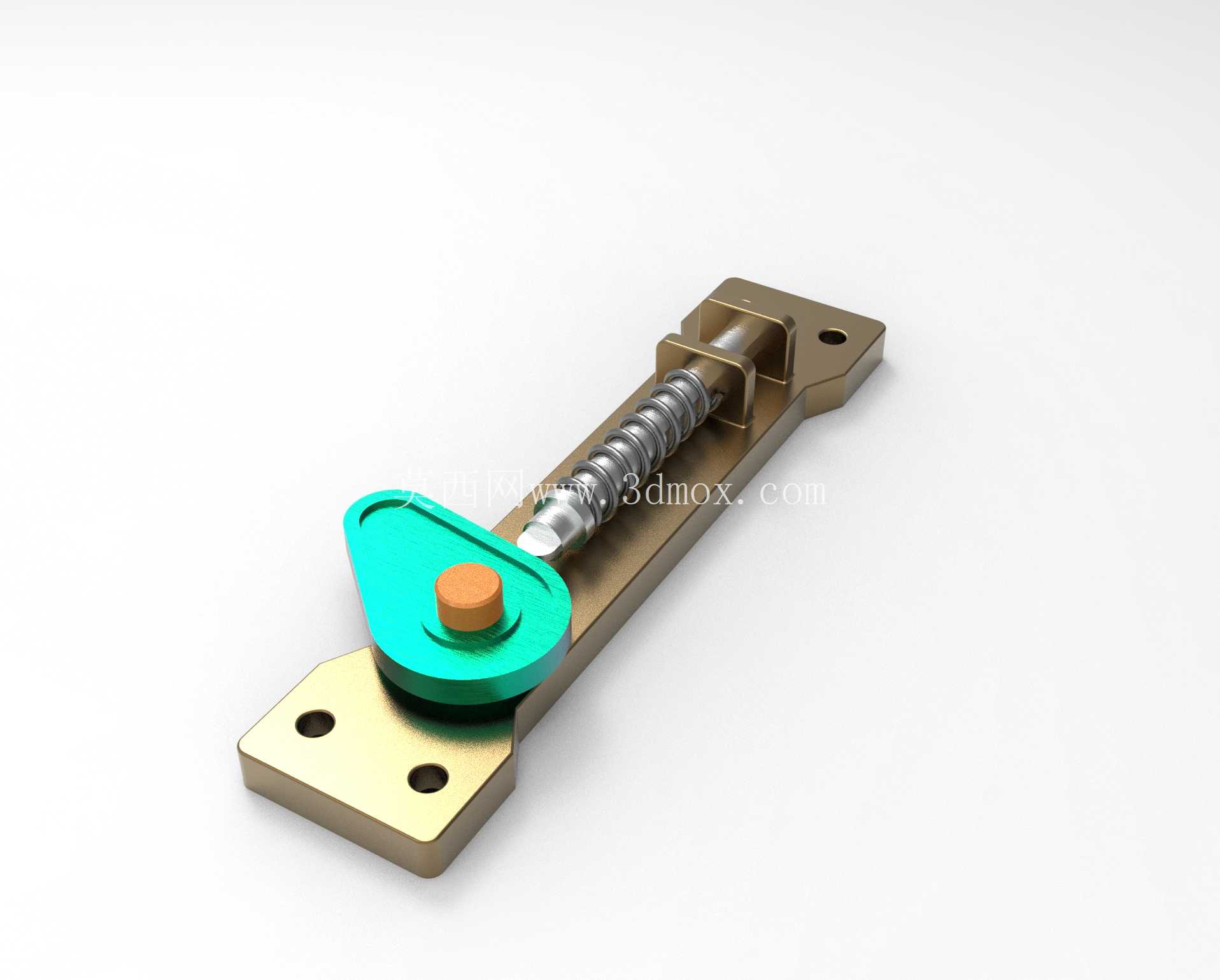

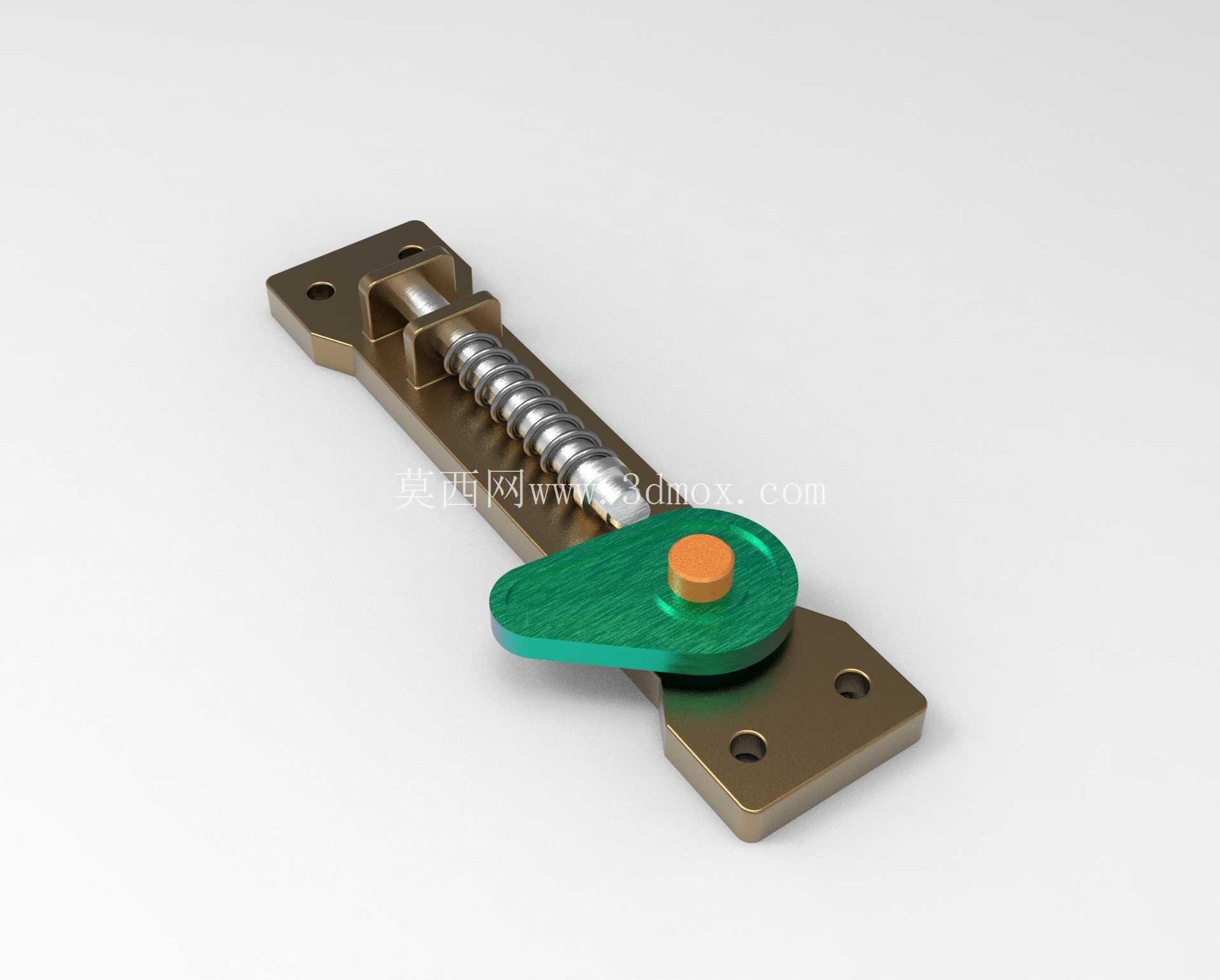

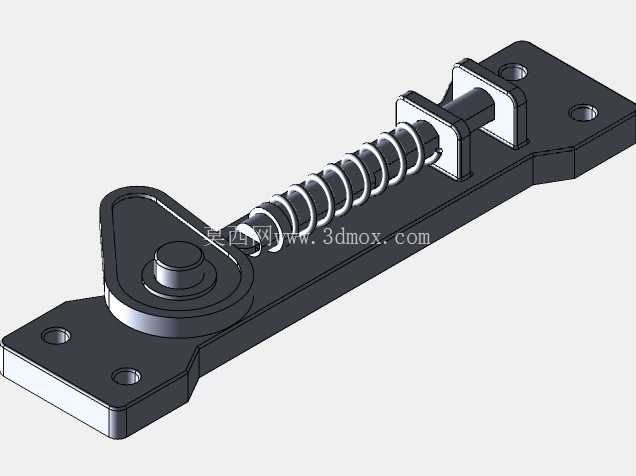

　　这套凸轮弹簧联动结构，常被集成在小型自动化工位的往复执行端，比如轻工包装线的料仓挡料拨叉、小型检测设备的工件定位顶紧单元里，替代复杂的气缸直推方案，靠单一旋转动力输入就能完成定行程的直线往复动作，不需要额外布置换向气路或者电控换向阀，在紧凑安装空间的设备里适配性很强。从结构组成来看，整套构件分为安装底座、凸轮拨块、复位弹簧、滑动导杆四个核心部分，安装底座采用双安装耳的板式结构，两个安装孔分别布置在底座两端，孔位间距按照常规小型工位的安装基准设计，安装时可以直接通过螺栓固定在设备的安装基板上，不需要额外加工转接板，底座上一体加工出导杆的滑动支撑槽，槽体内壁做了限位台阶，避免导杆滑动过程中出现径向窜动。

　　凸轮拨块采用偏心轮廓设计，回转中心设置在底座的单侧安装位上，拨块的工作面做了圆弧过渡，和导杆端部的接触位置全程保持线接触，减少滑动摩擦带来的磨损，拨块顶端的橙色标识块是回转位置标记，调试设备的时候可以直接通过标识块的位置判断凸轮的行程相位，不需要拆开护罩观察内部结构。复位弹簧套在滑动导杆的光轴段，一端抵在导杆的轴肩位置，另一端抵在底座支撑槽的端面，弹簧的预压缩量在装配时就通过导杆端部的挡圈调整到位，当凸轮回转到升程段时，会推动导杆沿着支撑槽向前滑动，同时压缩弹簧储存弹性势能，当凸轮回转到回程段时，弹簧的弹力会推动导杆快速复位，整个运动过程的行程由凸轮的偏心距决定，不会出现过冲或者行程不足的问题。设计这套结构的时候，首先要考虑的是导杆的滑动摩擦阻力，所以导杆和支撑槽的配合间隙选在H7/g6的间隙配合区间，既不会因为间隙过大出现晃动，也不会因为间隙过小出现卡滞，弹簧的刚度选择要匹配凸轮的驱动力矩，刚度过大会导致驱动凸轮的电机负载过高，刚度过小则会导致复位速度跟不上凸轮的回转速度，出现动作滞后的问题，实际选型时按照凸轮最大升程时弹簧弹力不超过驱动端额定输出力的70%来计算，预留足够的动力余量。

　　安装边界方面，整套结构的总长度控制在120mm以内，宽度不超过40mm，整体厚度不超过25mm，安装孔的中心距为90mm，安装孔直径适配M4的固定螺栓，导杆的最大伸出行程为15mm，伸出端可以根据实际使用需求加装不同的执行端头，比如橡胶压头、拨叉块、定位销等，不需要改动主体结构就能适配不同的工位需求。在实际使用场景中，这套结构的运动频率可以达到每分钟60次往复，长期运行时凸轮接触面的磨损量很小，因为弹簧的复位力始终保持导杆端部和凸轮工作面贴合，不会出现冲击碰撞的问题，相比齿轮齿条的往复结构，这套构件的零件数量更少，装配难度更低，日常维护只需要定期在导杆滑动面涂抹少量润滑脂即可，不需要复杂的保养流程。

　　很多小型非标设备在设计紧凑工位的往复动作时，经常会因为安装空间不足无法布置标准气缸，这套凸轮弹簧结构刚好能填补这个空白，只需要在凸轮的回转轴上加装一个小型减速电机，就能实现稳定的定行程往复动作，而且动作的时序可以通过电机的回转角度精准控制，不需要额外添加行程开关来检测位置，简化了设备的电控逻辑。结构的材质选择上，底座和凸轮拨块采用6061铝合金硬质阳极氧化处理，重量轻同时表面硬度足够，耐磨性能优于普通钢材，导杆采用45号钢调质处理，表面镀硬铬，降低滑动摩擦系数，弹簧采用65Mn弹簧钢制作，表面做防锈处理，长期压缩状态下不会出现弹力衰减的问题。在建模过程中，所有配合面都做了公差匹配，滑动副的运动行程按照实际装配关系做了限位约束，模拟实际运行时不会出现零件干涉的问题，凸轮的轮廓曲线采用等速运动规律设计，启动和停止阶段的加速度变化平缓，不会出现刚性冲击，适合中低速的往复运动场景。
