D80轴流风机金属防护网罩结构设计

　　该结构件面向小口径轴流风机的前端安全防护场景，常见于机柜散热、电气控制柜通风口、小型设备风冷通道以及桌面级风冷工位，核心作用是在不阻断气流的前提下，将旋转扇叶与人体手指、外部异物隔离开，避免运维人员调试设备时误触高速转动的叶片，同时阻挡大尺寸杂物进入风腔打坏扇叶。

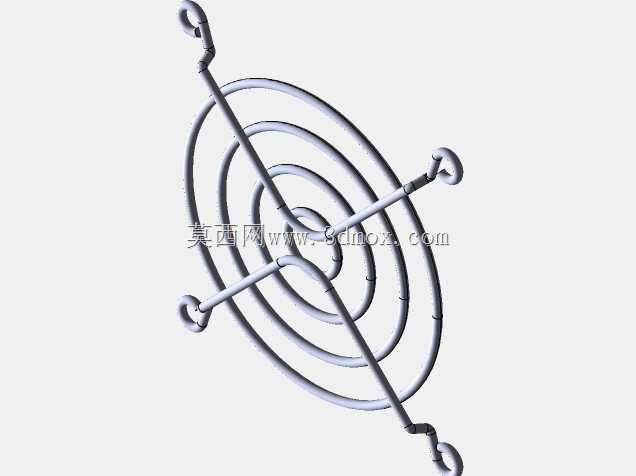

　　从实际使用边界来看，该护罩适配直径80mm规格的轴流风扇，整体外轮廓与风扇安装法兰匹配，四根径向支撑筋从中心区域向外延伸至外圈环体，末端带挂钩式卡扣结构，可直接卡入风扇边框的预留卡槽，无需额外打孔或加装紧固件，拆装维护时徒手即可完成拆卸清理网面积尘。多层同心环形钢丝沿径向均匀排布，环间距控制在手指无法伸入的安全尺寸范围内，既满足GB/T 21706对应的风机防护安全间距要求，又不会因为钢丝过密大幅增加风阻、降低散热效率。

　　设计过程中优先采用等直径钢丝弯折成型的工艺路线，所有环体与径向筋的交汇位置采用点焊固定，整体做镀锌防锈处理，适配车间多尘、少量潮气的常规工业环境。建模时先绘制80mm风扇的安装边界作为基准草图，依次排布同心圆环的路径曲线，再通过扫掠命令生成钢丝实体，径向支撑筋末端的挂钩结构单独做折弯特征，保证卡扣装入风扇卡槽后存在0.2~0.3mm的预紧量，运行时不会因风扇振动出现松脱异响。

　　结构受力层面，环形钢丝的布局可以在受到正面轻微挤压时将外力沿环向均匀分散，不会出现局部变形塌陷触碰扇叶的情况；径向四根支撑筋呈十字分布，既承担整个网罩的结构刚性，又避开了风扇主气流的通流截面，对风量的损耗控制在5%以内。相较于塑料注塑护罩，该金属钢丝结构耐高温性能更好，在风扇出口热风长期吹拂下不会出现老化脆裂问题，适合长期运行的工业电控柜散热场景。安装时护罩与风扇扇叶端面预留3mm以上安全间隙，避免扇叶运转产生的轴向窜动剐蹭网丝，整套结构无突出锐边，折弯收尾处做圆滑过渡，安装搬运过程中不会划伤操作人员。
