可转动传动结构万向接头三维设计

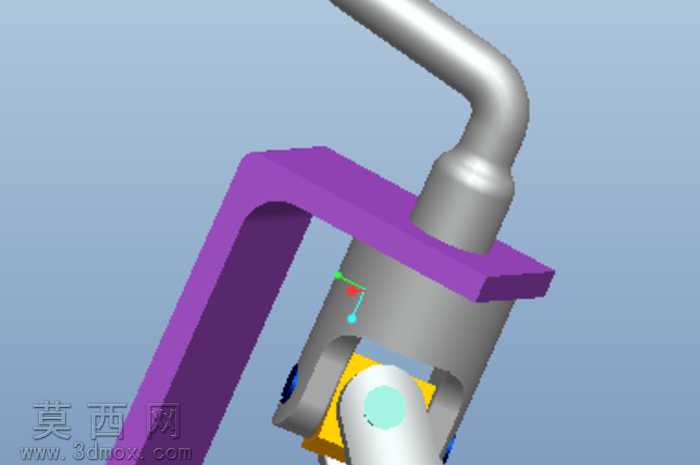

本万向接头采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证各部件的装配干涉校验，通过基准轴、基准面的约束对齐，实现叉形架、销轴、连接弯管等核心部件的精准配合。建模阶段先完成各独立零件的特征构建：弯管部分采用扫描特征生成流畅的弯折管路形态，对管路端部的定位凸台做圆角过渡处理，避免应力集中；紫色叉形架采用拉伸加切除的特征组合，预留销轴安装的同轴孔位，孔壁做公差适配的余量设计，保证铰接转动的顺滑度；中间铰接部分的十字连接结构，通过多基准面定位实现两个旋转自由度的约束，黄色限位块与银色主体的配合面做贴合度校验，确保转动过程中无卡滞、无松脱。材质渲染阶段，金属管路与主体部件赋予哑光金属钢材质，调整反射粗糙度参数还原工业金属的真实质感，紫色叉形架赋予硬质工程塑料材质，通过色彩区分不同功能部件，黄色限位件采用高亮工程塑料材质，清晰标识铰接活动区域，销轴等小型连接件赋予亮面金属材质，突出精密装配的细节。结构设计上，该万向接头可实现两个不同轴线管路的动力与介质传输衔接，通过十字铰接结构补偿轴线偏移角度，满足小空间内的转向连接需求，各部件的壁厚、孔径参数均参照通用五金配件的行业标准设定，兼顾结构强度与轻量化需求，装配关系完全符合实际生产的装配逻辑，可直接用于装配验证、结构演示以及后续的工程图导出。设计过程中反复调整铰接部位的间隙参数，既保证转动的灵活性，又控制部件间的窜动量，避免连接后出现晃动泄漏的问题，弯管的弯折半径经过多次优化，在满足转向需求的同时保证管路内部介质流通的顺畅性，减少弯折处的流通阻力。
