槽轮式间歇传动日内瓦驱动器结构

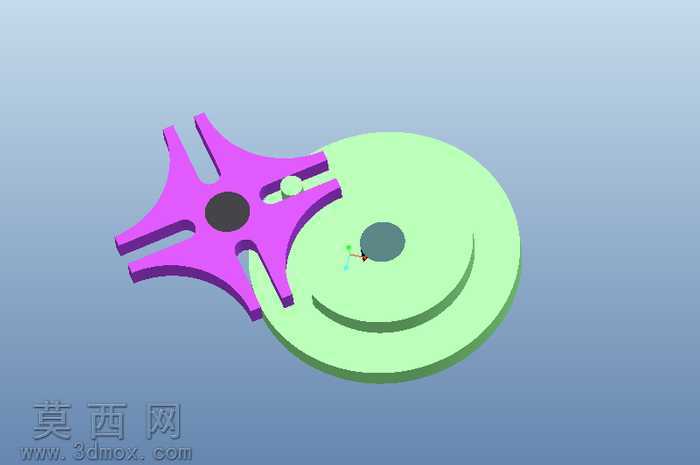

本作品为经典槽轮式日内瓦间歇传动机构的三维建模成果，建模过程围绕机构的核心运动逻辑展开，首先依据间歇传动的运动参数确定主动拨盘与从动槽轮的分度尺寸：主动拨盘设置有圆柱驱动销与锁止弧结构，从动槽轮开设有四个径向分布的开口槽，二者的中心距、驱动销直径、槽宽、锁止弧半径均按照标准槽轮机构的传动匹配关系进行参数化绘制，保证驱动销能够顺畅滑入槽口带动槽轮转动，同时在非传动阶段锁止弧能够完全贴合槽轮的外圆弧面，实现从动件的精准定位锁止，避免非工位状态下的从动件窜动。建模过程中对两个核心零件的配合面做了公差适配的细节处理，槽口的导入端做了微小的倒角处理，模拟实际加工中的导入结构，降低驱动销入槽时的刚性冲击；拨盘与槽轮的中心安装孔均按照标准轴径尺寸设计，预留了轴件装配的贴合面，同时在孔位周边做了凸台加厚处理，模拟实际零件的安装加强结构。材质渲染阶段，为区分两个运动部件，将从动槽轮赋予哑光浅绿工程塑料材质，表面设置细微的磨砂质感，还原工程塑料零件的真实视觉效果；主动拨盘及驱动销赋予亮紫色硬质合金材质，表面添加轻微的金属反光与边缘倒角高光，凸显金属加工件的质感；背景采用渐变浅蓝纯色背景，搭配柔和的环境漫反射光照，避免多余光影干扰机构结构的展示，同时在两个零件的配合位置添加了细微的接触阴影，强化二者的装配位置关系，直观呈现传动配合的状态。整体建模严格遵循日内瓦机构的运动原理，所有结构尺寸均满足四槽槽轮机构的传动比要求，即主动拨盘每旋转一周，从动槽轮完成90度的间歇转动，转动过程中驱动销与槽壁的接触路径完全符合理论运动轨迹，无结构干涉问题，既可以作为机械原理教学的演示模型，也可作为自动化间歇送料、转位工位设备的核心传动结构参考，清晰展现了间歇传动机构的核心设计逻辑与结构特征。
