阿基米德螺旋输水装置结构设计

　　在农田排灌、小型给排水、无电力配套的野外输水场景中，阿基米德螺旋输水装置始终是低扬程流体输送的可靠选择，这类装置依靠螺旋叶片在管腔内的回转运动，持续将低位流体推送至高位，相比常规离心泵，它对流体中的杂质容忍度更高，不会因为混入细小秸秆、泥砂出现叶轮卡滞，也无需提前灌泵引水，启动操作门槛极低，适配分散式小型供水、沟渠水位提升、景观水循环等多种工况。

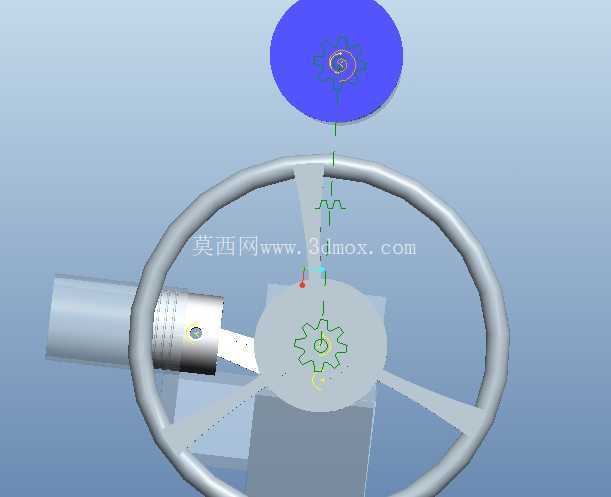

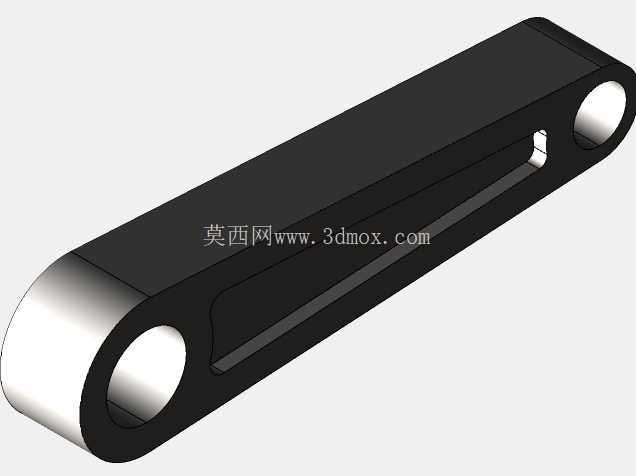

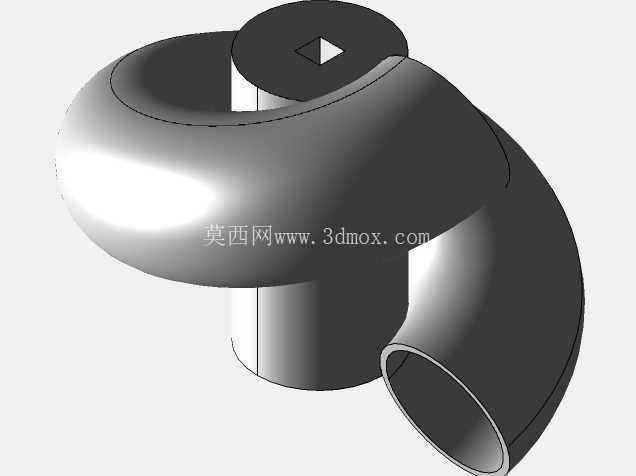

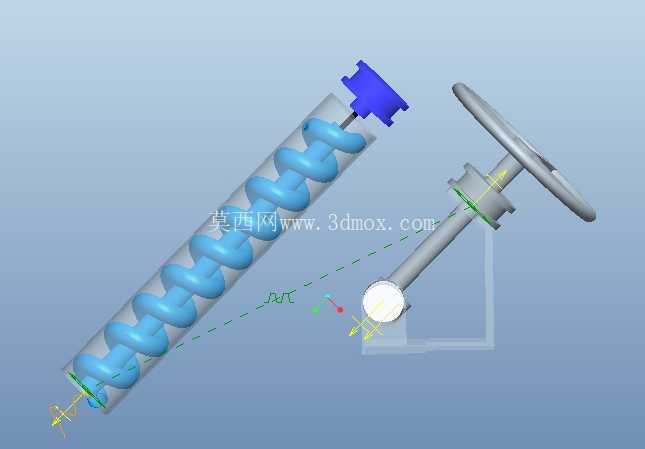

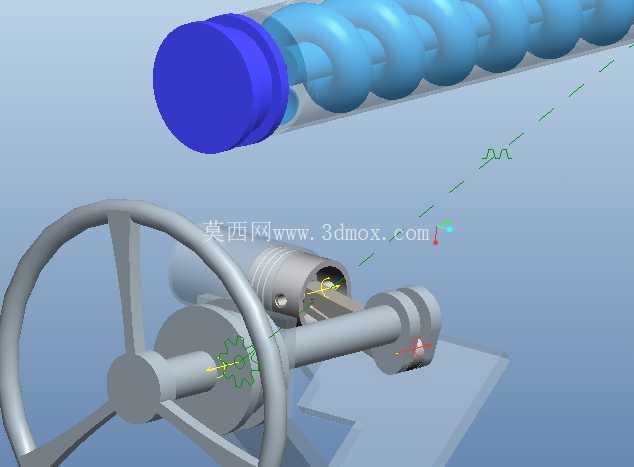

　　这套结构采用手动驱动的设计逻辑，输入端配置大直径手摇轮，轮缘做圆弧过渡处理，操作时握持受力均匀，手摇轮通过刚性传动轴连接螺旋推送段，传动路径上设置十字滑块式联轴结构，可抵消安装过程中轴系的微小同轴度误差，避免转动过程中出现卡涩别劲的问题。螺旋推送段为等螺距连续螺旋叶片，叶片外缘与外管内壁保留均匀的配合间隙，既不会因为间隙过大造成流体回流降低输送效率，也不会因为间隙过小导致加工装配难度陡增，外管采用透明可视化设计，可直观观察内部流体的推送状态，方便调试阶段判断螺旋转速与输送流量的匹配关系。

　　从安装边界来看，整套装置的倾斜布置角度可根据实际扬程需求在15度到30度区间调整，螺旋段长度可根据输送高度灵活拼接，手摇轮端的安装基座预留四个螺栓固定孔，可直接固定在混凝土基础或者钢制支架上，输入端的轴伸处配置简易接触式密封，防止输送过程中流体从轴端渗漏。螺旋叶片的截面采用等厚圆弧设计，叶片与中心轴的连接位置做圆角过渡，减少应力集中，长期承受交变载荷也不会出现焊缝开裂或者叶片变形的问题。

　　实际应用中，这类装置无需配套电机、电控系统，完全依靠人力驱动即可稳定工作，在缺电的偏远农田、应急救灾供水场景、小型水产养殖池换水作业中都能发挥作用，输送过程中流体是沿螺旋槽连续抬升，不会出现脉冲式水流，对输送的流体扰动极小，也可用于输送含有细小颗粒的浆状流体，比如养殖场的粪污输送、小型污水处理环节的污泥提升。设计过程中充分考虑了易加工性，所有零部件都可采用常规的车削、焊接工艺加工完成，无需特殊定制的加工设备，手摇轮采用辐条式结构，在保证整体强度的前提下尽可能降低自重，长时间操作也不会让操作人员产生过度的疲劳感。

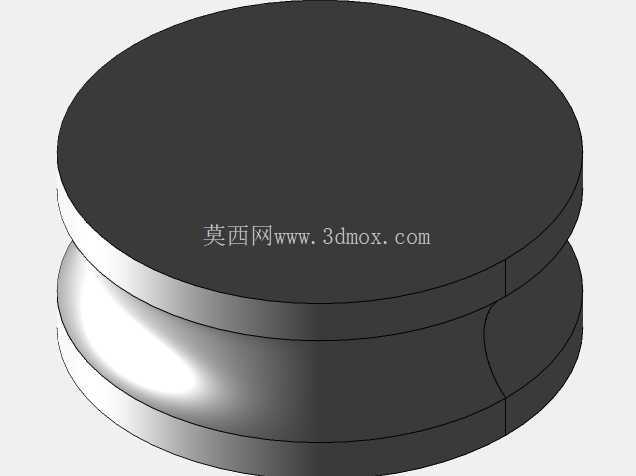

　　轴系的支撑位置采用滑动轴承结构，材质选用耐磨尼龙，无需频繁加注润滑脂，在潮湿水环境下也不会出现锈蚀卡滞，维护成本极低。外管与两端端盖的连接采用快拆式抱箍结构，需要清理管内淤积的杂物时，无需拆卸整体安装基础，松开抱箍即可抽出螺旋组件进行清理，大幅降低日常维护的工作量。整套结构的重心靠近安装基座侧，固定后稳定性好，即使在大流量输送、操作人员快速摇动手轮的工况下，也不会出现整机晃动的问题，安装时只需保证螺旋段的轴线倾斜角度与设计值偏差不超过2度，即可达到设计的输送效率，对现场安装的精度要求十分友好，普通施工人员参照安装说明即可完成组装调试。
