单立柱式1kW太阳能光伏面板支架结构

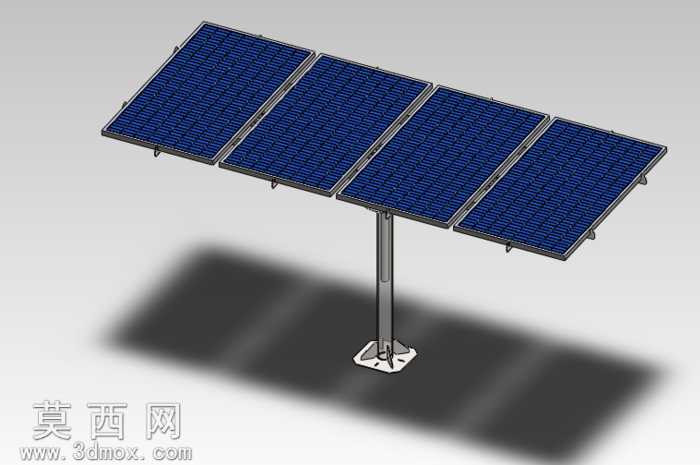

本作品为1kW规格太阳能光伏面板支撑系统的三维建模成果，建模过程中严格遵循民用小型离网光伏发电系统的实际尺寸比例开展设计，整体采用单立柱支撑结构，通过三维软件完成全参数化建模，确保各部件装配关系精准无干涉。模型主体包含四块标准规格的晶硅光伏面板、横向承载横梁、竖向支撑立柱、底部固定法兰底座四大核心部分，建模时对光伏面板表面的电池片栅格结构做了精细化还原，通过阵列特征快速生成规整的电池片排布效果，同时还原了面板铝合金边框的倒角、安装孔位等细节结构。材质渲染阶段，为光伏面板表面赋予深蓝色晶硅材质，添加轻微的反光效果模拟钢化玻璃覆盖层的质感，边框与支撑结构件赋予银灰色金属哑光材质，还原铝合金型材的真实表面质感，底部法兰底座做了镀锌金属的质感处理，地面投射的柔和阴影进一步提升了模型的真实感，直观呈现装置安装后的实际视觉效果。结构设计上，横向横梁采用分段式连接结构，每块光伏面板通过背部的压块结构与横梁固定，预留了合理的安装间隙便于后期运维拆装，立柱与横梁之间采用可调节角度的连接结构，可根据安装地区的纬度调整面板倾角，最大化提升光能接收效率，底部法兰底座开设多个固定安装孔，可通过膨胀螺栓与水泥基础牢固连接，保障整套装置在户外环境下的抗风稳定性。设计思路围绕小型户用光伏发电场景展开，在满足1kW发电功率配置要求的前提下，尽可能简化支撑结构的零部件数量，降低生产加工与现场安装的难度，单立柱的设计相比多立柱支架大幅减少了基础施工的工作量，同时减少了占地面积，适配庭院、屋顶等多种小型安装场景，建模过程中对所有连接部位的配合公差做了合理预留，确保模型可直接用于后续的工程出图、结构校核与生产加工参考，完整还原了小型光伏支架系统的结构逻辑与外观特征。
