测绘用激光雷达传感主机结构

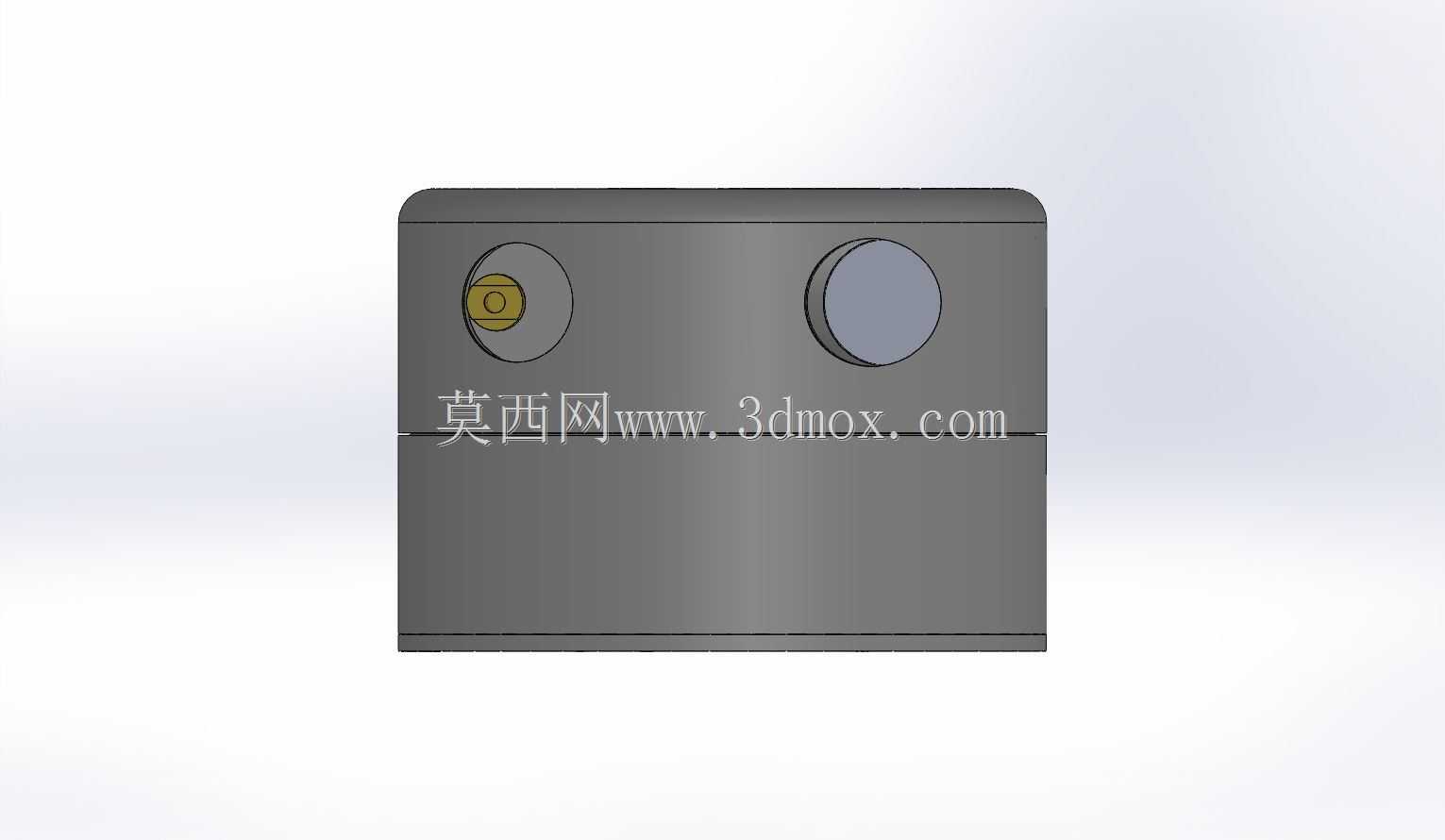

　　测绘作业现场对环境感知设备的核心诉求，集中在测距稳定性、安装适配性与外场防护可靠性上，这款激光雷达主机的结构设计，正是围绕车载移动测绘、园区建图、机器人导航等实际场景展开。从整机布局来看，主机采用方正的盒式主体，外壳做了边角圆弧过渡处理，既避免尖锐棱边在搬运、车载安装过程中磕碰损伤，也能减少外场扬尘、雨水在棱角处的积存。正面预留两个圆形光学窗口位，一侧为激光发射接收模组的安装基准，另一侧可配套视觉补光或辅助定位传感器，双窗口的间距经过布局校核，能够保证测距光路与辅助感知光路的视场重叠区域覆盖测绘作业的核心扫描范围，避免近场出现感知盲区。

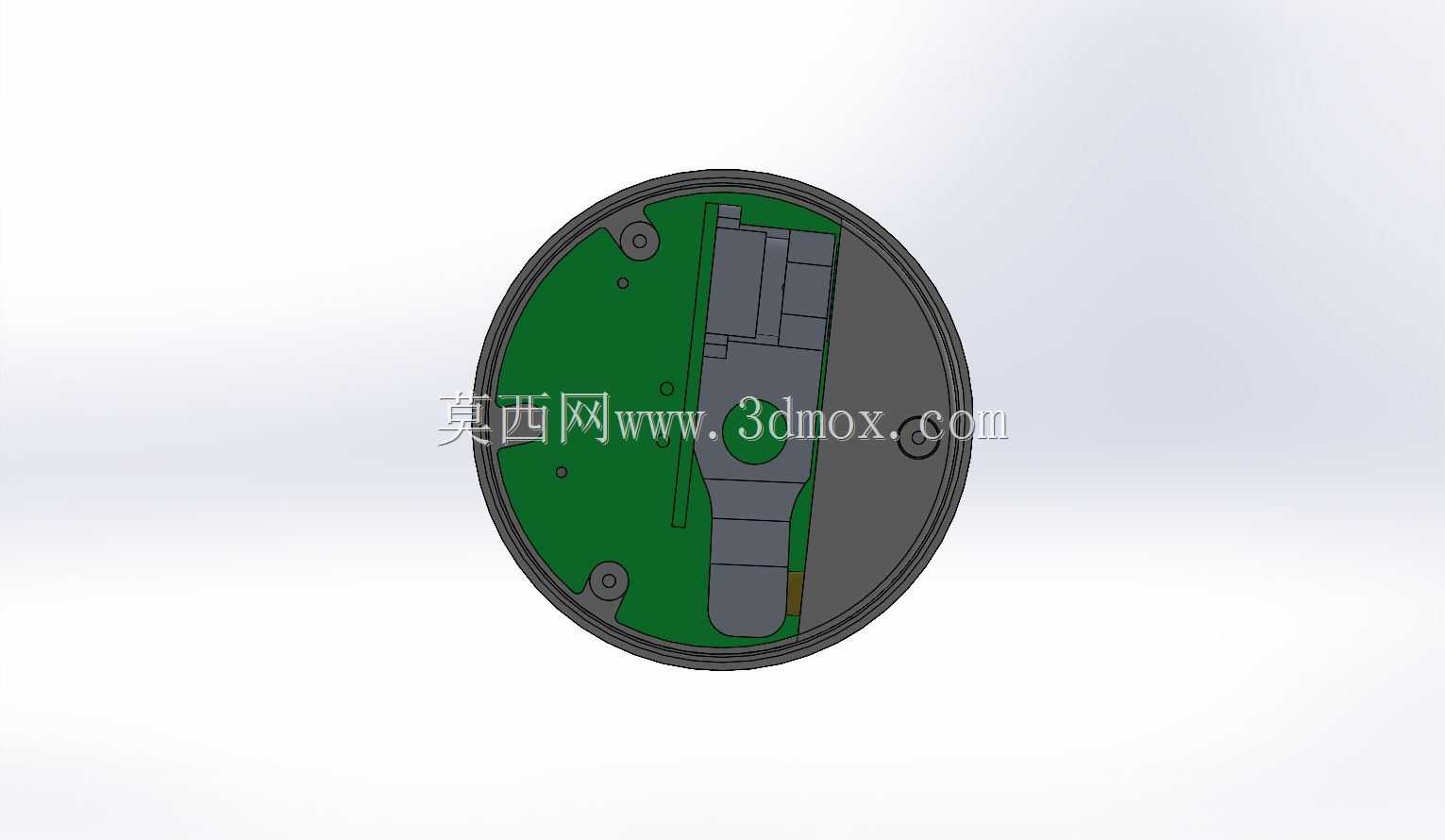

　　设计过程中优先考虑了内部模组的堆叠逻辑：盒体内部下层预留激光发射板、接收传感器板的安装螺柱位，中层设置隔离筋条分隔光电模块与主控供电模块，减少电路之间的信号干扰；上层预留散热腔，外壳侧壁可按需开设散热齿或防水透气阀安装位，保证雷达长时间连续扫测时，内部温升控制在光电元件的耐受区间内。外壳的分模面沿盒体水平中线布置，上下壳体通过周向均布的螺钉锁紧，接缝处预留密封胶条安装槽，满足户外车载作业的防尘防水要求。

　　从安装边界来看，整机底面为平整安装基准面，预留四个通用安装螺孔，可直接适配测绘车顶的固定支架、AGV小车的顶部安装平台以及移动机器人的机身搭载位，安装孔位间距兼容主流感知设备的支架规格，不需要额外定制转接板即可完成换装。整机的外形尺寸控制在紧凑区间，既能够容纳足够大口径的光学接收窗口来保证远距测距精度，也不会因为体积过大增加搭载载体的迎风阻力，车载高速移动测绘时不会因为风阻产生额外振动。

　　功能层面，该结构预留了航插接口的安装位，可将电源、以太网、同步信号接口集中布置在主机后侧，外场接线时线缆可沿支架走线槽固定，避免作业过程中线缆拉扯晃动影响扫描精度。光学窗口处设计了内嵌的遮光挡边，能够抑制正午强光直射镜头产生的眩光干扰，保证白天户外建图时点云数据的完整性。针对地图绘制与导航场景的使用需求，壳体外部还预留了标定靶标安装位，多台雷达协同作业时可快速完成外参标定，大幅降低现场部署的调试工作量。
