PVC承插式90度直角弯头管件

　　这款90度承插式弯头主要用于硬质PVC管路系统中改变流体输送方向，常见于化工防腐管网、给排水支管、水处理设备内部配管以及低压流体输送工位。PN16压力等级对应公称压力1.6MPa，能够满足多数常温工业输水、弱腐蚀性介质输送场景的承压要求，两端采用承口结构，安装时将直管段直接插入弯头两端内腔，配合粘接剂或密封胶圈即可完成固定，相比法兰连接省去了螺栓对位和垫片选配环节，在密集排布的小管径管路中施工效率更高。

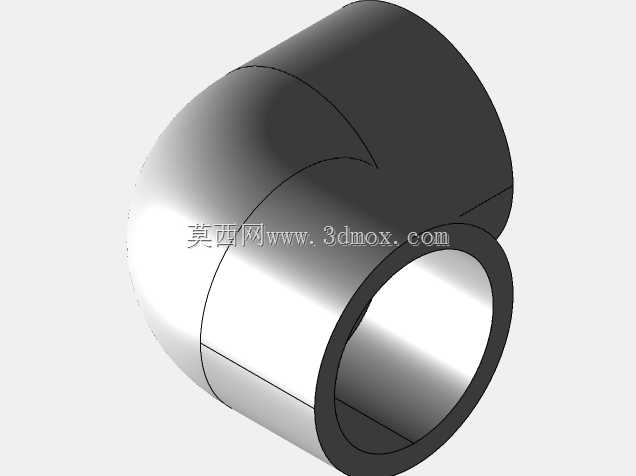

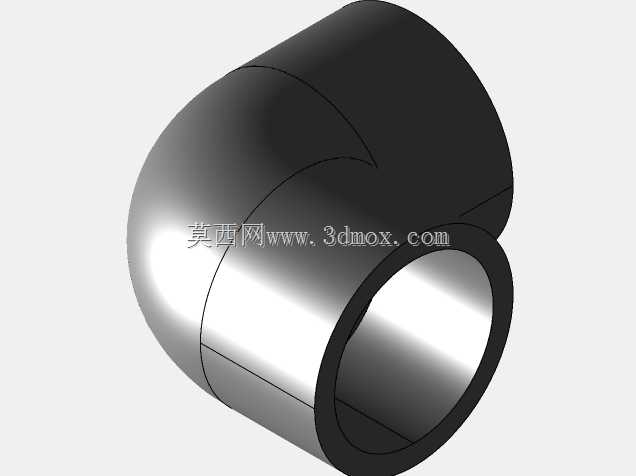

　　从结构形态看，弯头主体为直角转弯的弧形流道，外壁在转弯区域做了平滑加厚过渡，既避免直角转折造成的流道涡流压损，也补偿了转弯处因介质冲刷带来的强度薄弱问题。承口内壁预留有均匀的插接深度，建模时需严格控制承口内径与管材外径的配合公差：间隙过大会导致粘接面密封不足、承压后出现渗漏，间隙过小则现场装配时管材无法完全插到位，造成流道错位。弯头两端轴线保持严格垂直，端面与轴线垂直度偏差会直接影响对接后整段管路的走向精度，在长距离管线排布中，角度偏差会逐段累积，最终导致末端接口无法与设备管口对齐。

　　建模过程中先构建中心90度圆弧轨迹，沿轨迹扫掠出等壁厚的弯管主体，再在两端延伸出直段承口，承口端部做轻微倒角引导管材插入。转弯外侧壁厚略大于内侧，符合流体承压时外侧应力更高的受力特点，整体外形无多余凸起，便于多根管路并排贴墙或沿支架铺设，节省安装空间。在设备选型配管时，需确认弯头两端承口规格与所选管材外径匹配，同时预留出弯头转弯方向的安装空间，避免外侧弧面与周边机架、其他管线发生干涉。这类承插弯头在自动化水处理设备、循环冷却管路中应用广泛，其规整的结构也方便在装配体中快速完成管路走向布局校验。
