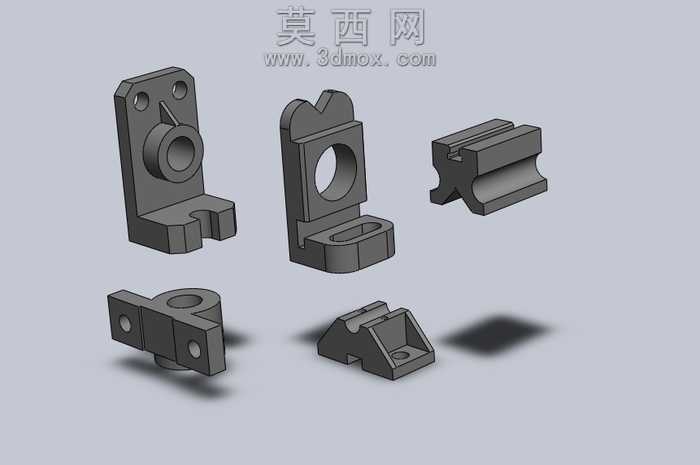

本次设计的五款机械零件均采用三维参数化建模方式完成,建模过程中以机械加工的实际工艺逻辑为核心依据,对每一处结构的拔模斜度、圆角过渡、壁厚均匀性都做了针对性调整,确保模型既符合设计表达需求,也能适配后续的数控加工、3D打印等实体制造流程。渲染阶段采用哑光深灰金属材质模拟常用的铸铁或碳钢加工件质感,搭配柔和的环境漫反射光照,清晰呈现零件表面的加工纹理、孔位倒角与结构落差,通过统一的阴影投射方向强化零件的立体结构辨识度,让每个零件的功能特征都能直观展现。从结构设计来看,五款零件分别对应不同的机械连接与定位场景:第一款带立板与同轴通孔的零件,预留了两个安装定位孔与侧向卡槽结构,可作为轴类部件的支撑座使用,中部的大直径通孔用于穿装转轴,底部的卡槽可快速卡装在设备型材基座上,减少装配时的定位调整工作量;第二款带顶部异形定位槽与中部大圆孔的零件,底部设置了沉头安装孔与开放式槽位,可作为管路或杆类部件的固定夹座,顶部的异形槽用于匹配对应连接件的防转结构,避免装配后出现周向转动;第三款带双侧燕尾槽与弧形贴合面的零件,可作为滑动导向模块使用,燕尾槽结构能保证滑动过程中的导向精度,弧形面可与圆柱类构件紧密贴合,实现滑动支撑功能;第四款带双侧耳板与同轴凸台孔的零件,设置了四个对称分布的安装孔,可作为铰接连接件使用,中部的凸台结构能提升连接部位的结构强度,减少铰接转动时的结构形变;第五款带斜向支撑筋与沉头孔的楔形零件,可作为定位挡块或支撑垫块使用,斜向筋板在控制零件整体重量的前提下大幅提升了结构的抗弯折强度,沉头孔可让安装螺栓的头部完全埋入零件表面,避免突出结构影响其他部件的运动轨迹。整体设计过程中充分考虑了零件的装配兼容性,所有孔位尺寸、槽位宽度都遵循通用机械设计标准,可直接适配市面上常用的标准紧固件与型材配件,无需额外做二次结构修改。建模时对每个零件的特征树做了有序梳理,将草图、拉伸、切除、倒角、圆角等特征按建模顺序分层管理,方便后续根据实际使用需求调整尺寸参数,快速衍生出不同规格的同类型零件,大幅提升同类零件的设计复用效率。
