37D金属齿轮减速电机结构设计

　　在小型自动化设备、智能小车、电动执行器以及各类低速大扭矩驱动场合，普通直流电机往往转速偏高而输出扭矩不足，直接驱动负载时容易出现堵转、发热甚至齿面损伤。37D金属齿轮减速电机正是针对这一矛盾展开的结构方案，通过在电机前端集成一级或多级行星/直齿减速箱，把高转速小扭矩的动力转换为低转速大扭矩的输出，从而让驱动端与负载端的转速、扭矩特性更好匹配。

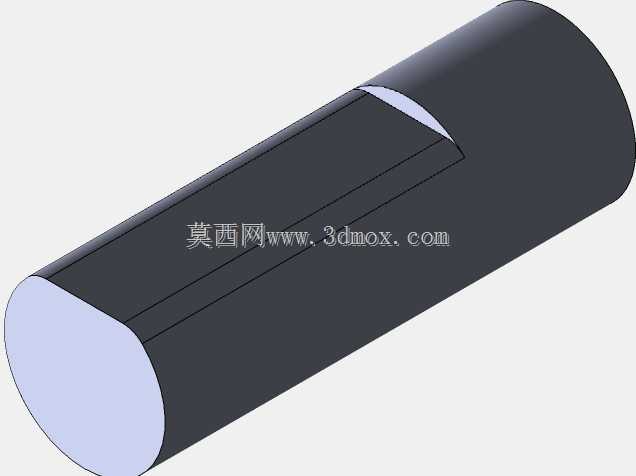

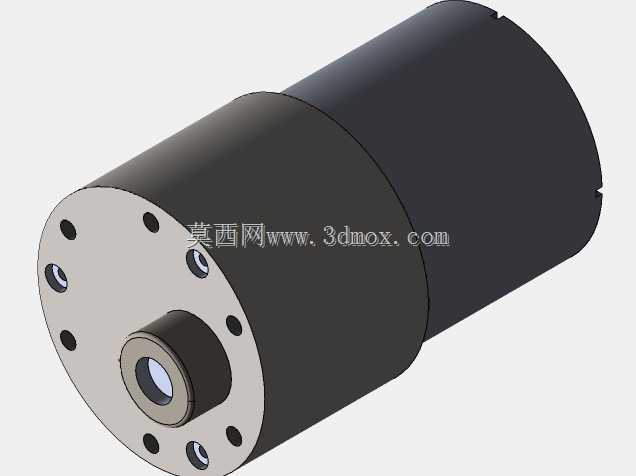

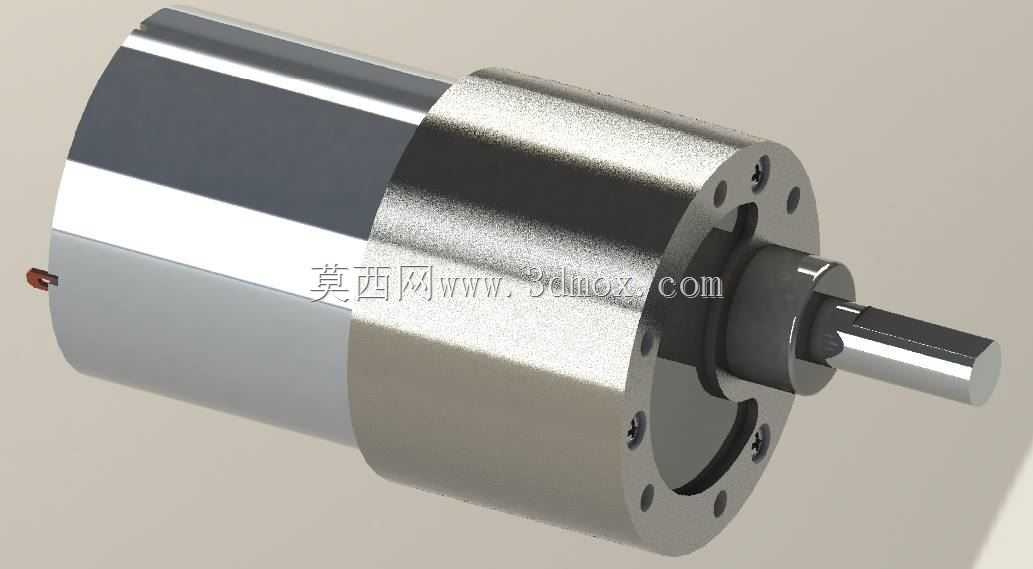

　　从整机布置看，该产品由后端直流电机筒体与前端金属齿轮箱两部分同轴串联而成。电机段采用圆柱壳体，内部容纳转子、定子、换向器与电刷等核心部件；齿轮箱段外径略大，外壳经金属切削加工，端面分布多颗紧固螺钉与安装孔，用于固定箱盖、封闭齿轮腔并承担外部连接载荷。输出轴从齿轮箱中心伸出，轴端采用扁位或D形切口结构，可与联轴器、摇臂、滚轮或齿轮件形成可靠周向定位，避免传动过程中出现相对打滑。

　　齿轮箱是本结构的设计重点。其减速比覆盖6.3:1至150:1不等，选型时并非减速比越大越好，而需结合负载转速、所需扭矩、连续工作周期与安装空间综合权衡。低减速比方案输出转速较高、回程响应快，适合输送辊、轻载旋转平台；高减速比方案输出扭矩大、自锁趋势更明显，适合阀门驱动、升降机构、云台转向及慢速牵引装置。多级齿轮啮合时，需合理分配各级传动比，控制齿面接触强度与齿根弯曲强度，金属齿轮相比塑料齿轮在承载能力、耐磨性和温升稳定性方面更具优势，适合频繁启停和冲击载荷工况。

　　安装边界方面，37系列通常以齿轮箱外径37mm左右作为主要外形特征，前端面螺钉孔圆、止口直径与输出轴伸出长度构成关键安装尺寸。三维建模时应重点保证电机外圆与齿轮箱止口的同轴度，输出轴相对安装端面的垂直度也需控制，否则联轴器偏心会引起振动和噪声。箱体上的螺钉孔既要满足装配扳手空间，又不能削弱箱壁强度；齿轮腔内部需预留润滑脂填充空间，并在轴伸处考虑密封或挡油结构，防止润滑脂外泄与粉尘进入。

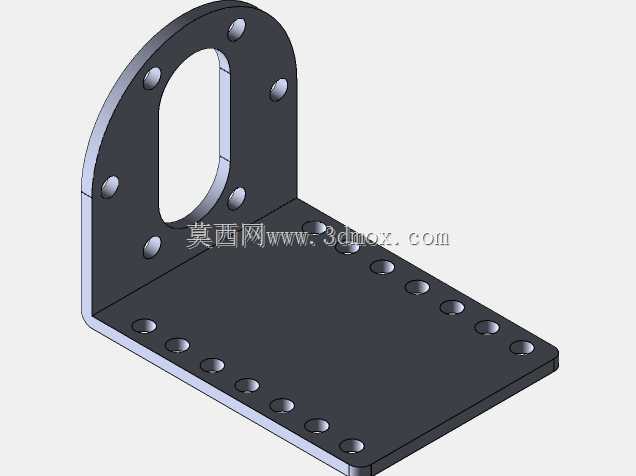

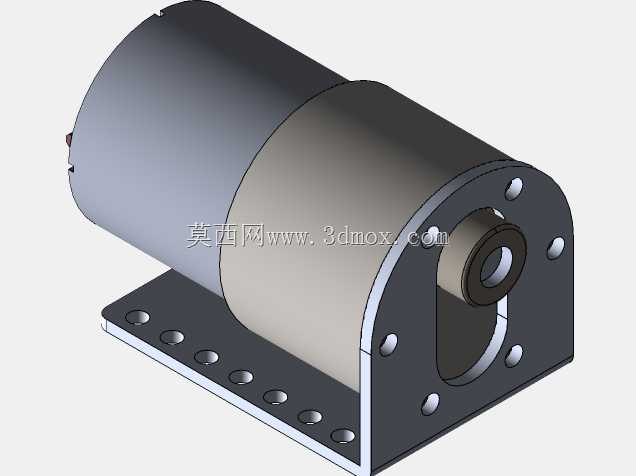

　　实际应用中，该类电机常配合支架、电机座或L形固定片安装，前端面螺纹孔承担主要定位功能。接线端位于电机尾部，供电电压12V，改变电压可调节转速，正负极反接则实现转向切换。结构工程师在布局整机时，还需核算轴伸径向负载与悬臂长度，避免皮带或齿轮侧向力过大损伤轴承；对噪声、寿命要求较高的设备，应在齿轮模数、齿宽、轴承选型与间隙补偿上进一步细化。整体模型完整表达了筒体、齿轮箱、端盖、螺钉、输出轴及内部传动的装配关系，可用于机构干涉检查、安装空间校核、减速比选型以及小型驱动系统的原理验证。
