立式斜齿轮减速搅拌电机结构

项目分类:电动机 发布时间:2023-09-15 ID:711918
  • 立式斜齿轮减速搅拌电机结构
  • 立式斜齿轮减速搅拌电机结构

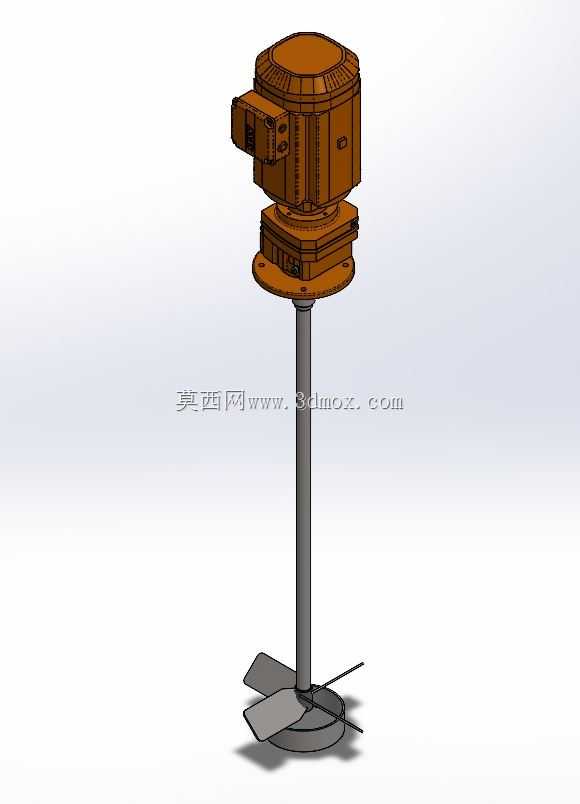

  该结构对应化工、水处理、食品配料、药剂调配及小型反应槽中常见的顶入式搅拌驱动单元,核心由斜齿轮减速电动机、立式输出轴、可拆联轴器、安装法兰和四叶搅拌桨组成。设备通常安装在罐体顶部的支撑平台或人孔盖板上,电机与减速段位于液面以上,长轴穿过罐顶伸入介质内部,桨叶布置在靠近罐底但保留足够离底间隙的位置,用于推动液体形成轴向循环。与普通直联电机相比,斜齿轮减速结构能够在较低桨叶转速下提供较大输出扭矩,适合黏度中等、需要平缓混合或悬浮分散的工况。

  从现场布置看,上部驱动单元外形接近立式圆柱箱体,顶部为电机壳体,侧面带有接线盒,下部通过法兰与减速箱体连接。安装法兰承担整机重量、轴系弯矩及搅拌过程中产生的动载荷,因此在选型和建模时需要重点关注法兰外径、螺栓孔分布、止口定位尺寸以及轴伸中心线与安装面的垂直度。长搅拌轴从减速输出端向下延伸,轴径相对细长,三维结构中应保留轴肩、键连接或锁紧位置,便于后续校核轴的挠度、临界转速和桨叶动平衡。

  联轴器采用可拆卸形式,位于减速输出与搅拌轴之间,其工程意义在于降低检修难度。现场维护时,不必整体移动上部电机和减速箱,即可分离轴系,更换密封、调整桨叶高度或抽出搅拌轴。联轴器还能补偿少量同轴度误差,但不应被用来承受严重偏装;若轴系偏差过大,会在高速段引起振动、轴承发热和键连接松动。结构设计时需要明确两半联轴器的配合长度、螺栓夹紧位置以及拆装空间,尤其在罐顶护栏、管道和人孔附近,应预留扳手操作距离。

  下部桨叶为四叶形式,叶片呈倾斜布置,工作时更接近轴流式推进状态。桨叶旋转后将液体沿轴向推送,配合罐壁、挡板或罐底几何形状形成上下循环,可用于固体颗粒悬浮、溶液均质、药剂稀释和低浓度浆料混合。桨叶与罐底之间需要保持合理间隙:离底过小会增加底部摩擦和异物卡滞风险,离底过大则削弱底部沉积物料的提升效果。对于平底罐,桨叶直径、轴长和插入深度通常与罐径、液位高度及物料黏度联动确定,不能只按电机功率单独选择。

  建模思路上,上部电机外壳可按铸件和钣金外罩的实际分层处理,散热筋、接线盒、吊环或紧固螺栓等细节应保留主要特征,以反映检修和安装边界。减速箱部分需要体现输入、输出轴线的传动关系,斜齿轮传动具备啮合平稳、噪声较低、承载能力较强的特点,适合连续搅拌场合。输出轴与搅拌轴之间不宜简单做成单一刚性实体,拆分为联轴器、轴段、桨叶轮毂和紧固件后,更有利于工程图展开、备件拆分和装配干涉检查。

  安装边界方面,整机竖直占用空间较大,上部驱动单元需要考虑电机顶部检修高度、接线盒电缆弯曲半径以及侧向接线空间;下部轴系伸入罐内后,桨叶旋转直径构成主要径向边界,模型装配时应检查叶片外缘与罐壁、挡板、进料管、温度计套管和液位计之间的最小间隙。若用于开口槽,罐顶支撑梁的刚度会直接影响轴系摆动;若用于密闭反应罐,还需在法兰下方配置机械密封或填料密封区域,虽然本结构重点展示驱动与桨叶,但轴穿过罐顶的位置必须在总体布置中预留密封安装段。

  实际运行中,搅拌负载并非完全恒定,物料黏度变化、液位波动、桨叶附着沉积和启动瞬间阻力都会作用于齿轮、轴和联轴器。因此结构表达不仅要呈现外观,还应体现扭矩传递路径:电机输出经斜齿轮减速后增大扭矩,再通过联轴器传递至长轴,最终由轮毂带动四叶桨叶旋转。轴端桨叶采用紧固件锁定,可拆结构便于根据罐体深度调整叶片位置,也便于磨损后单独更换。整体结构紧凑,传动链清晰,适合作为顶入式液体搅拌设备的驱动总成进行方案设计、装配校核与选型参考。
