SG90微型小型舵机伺服驱动结构

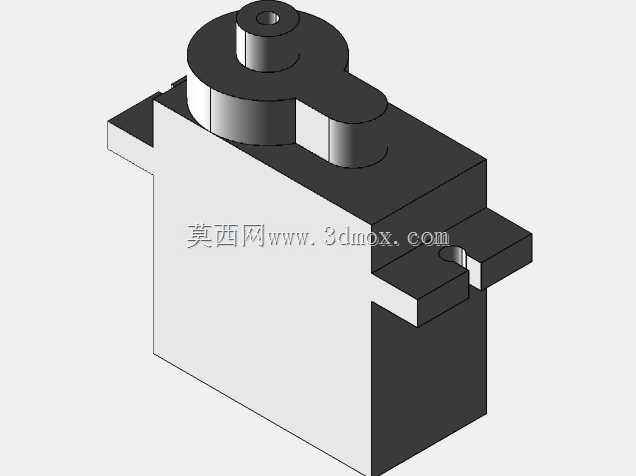

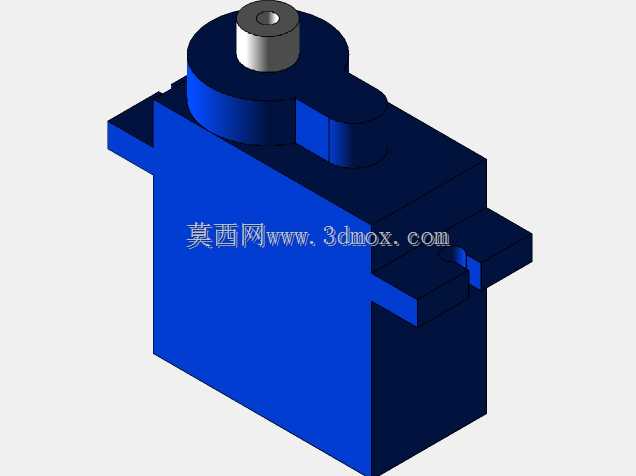

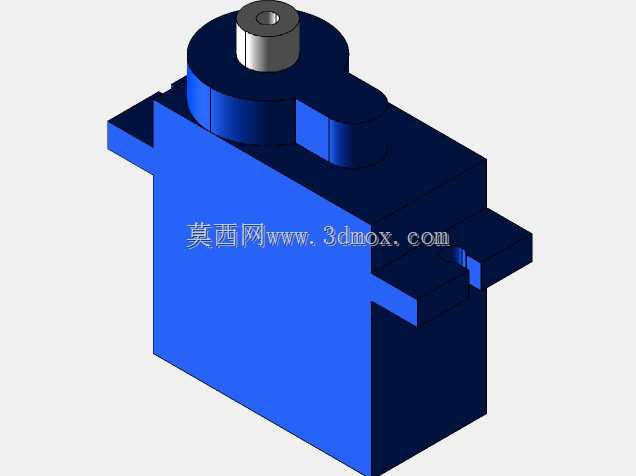

　　这款微型伺服结构是小型运动执行场景里的常用部件，日常做小型仿生机器人关节、航模舵面控制、桌面自动化小工位的角度切换执行件时，都会用到这类小尺寸舵机。从结构设计上看，整体采用方正的基座加顶部输出轴的布局，基座两侧预留了带安装孔的凸耳，安装时可以直接通过M2规格的螺丝穿过凸耳孔固定在支架上，不需要额外设计复杂的夹持结构，适配很多轻量化安装场景。输出轴采用带齿的台阶轴设计，配套的舵盘可以直接卡合在齿面上，传递扭矩时不会出现打滑，输出轴的中心高度和基座的厚度做了匹配，安装后舵盘转动时不会和基座上表面产生摩擦干涉，转动行程内的安全边界做了充分预留。

　　从功能特性来说，这类微型伺服可以实现0到180度范围内的角度精准控制，内部集成了减速齿轮组和位置反馈电位器，控制端只需要发送对应占空比的PWM信号，就能让输出轴稳定停在指定角度位置，不需要额外加装位置检测元件，对于小型设备的简化布线很有优势。设计这款结构的时候，首先考虑的是轻量化场景的安装需求，整体外壳采用工程塑料材质的结构设计，在保证结构强度足够支撑额定扭矩输出的前提下，尽可能压缩整体外形尺寸，长宽高的尺寸控制在常见的9g舵机标准范围内，和市面上同规格的SG90舵机安装尺寸完全兼容，做设备迭代替换的时候不需要重新修改安装位的结构图纸。

　　实际应用中，这类小伺服经常用在教育类机器人套件的关节驱动，比如小型机械臂的关节转动、智能小车的转向控制、航模的副翼和升降舵角度调节，还有一些小型自动开关门结构、摄像头云台的俯仰角度调节场景。设计时特意把出线位置做在了基座的侧后方，安装后线缆不会干扰输出轴的转动，也不会和周边安装的其他结构件产生剐蹭。内部的减速齿轮组布局紧凑，从电机输出端经过多级齿轮减速后把动力传递到顶部输出轴，齿轮的啮合间隙控制在合理范围，既不会因为间隙过大导致角度控制出现回差，也不会因为间隙过小导致转动卡滞。基座的边角做了小圆弧过渡处理，安装时不会划伤操作人员的手，也能避免尖锐边角在设备运行时剐蹭到周边的走线。做结构选型的时候，只要安装空间能容纳该舵机的方正基座，安装孔位匹配23mm左右的孔距，就可以直接选用这款结构做执行端，不需要额外做定制化的结构修改，能大幅缩短小型设备的开发周期。
