带可拆卸六角轴的输送机驱动滚筒

　　该滚筒总成主要服务于带式输送线的主动端，在物流分拣线、包装生产线、轻型物料输送台以及车间周转线中承担牵引输送带运行的作用。与常规光轴焊接式滚筒不同，本方案将承载轴段设计为可拆卸六角轴结构，核心目的是减少筒体与轴端之间的焊接工序，降低焊接变形对滚筒同轴度的影响，同时让轴端维护、更换和适配不同机架安装孔位变得更直接。

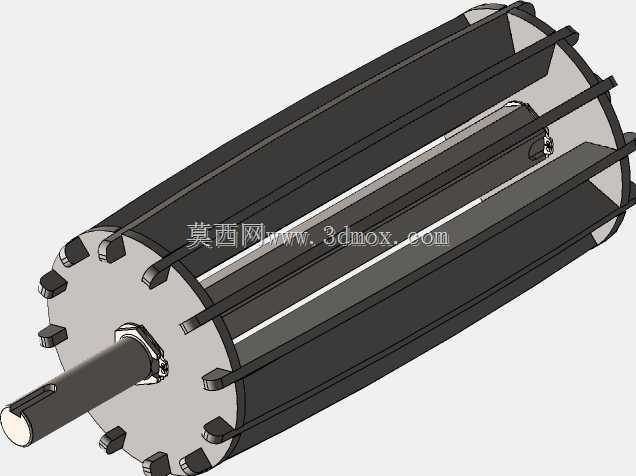

　　从结构组成看，模型包含长筒形辊体、两端轴座、六角传动轴、端部挡圈、轴承限位结构以及紧固连接件。筒体外形为细长回转件，外部圆柱面用于与输送带内侧接触，依靠摩擦传递牵引力；两端轴座通过机械连接方式与筒体固定，避免大面积焊接带来的热变形。六角轴穿过轴座中心，其六方截面能够在扭矩传递时形成稳定的周向约束，相比单键连接，接触面积更大，应力分布更均匀，在频繁启停、正反转切换的输送工况下不易出现键槽压溃或轴头松动。

　　设计思路上，可拆卸结构把“筒体回转支撑”和“扭矩输入”拆分为相对独立的模块。筒体部分重点保证外圆尺寸、直线度和表面连续性，避免输送带跑偏；六角轴部分重点承担扭矩输入，并可根据驱动侧链轮、同步带轮或联轴器的安装要求进行替换。端部挡圈和紧固件用于限制轴件轴向窜动，轴承位则与机架侧板上的带座轴承或滑动安装槽配合，形成滚筒的旋转支撑边界。

　　在安装边界方面，选型时需要同时核对滚筒有效输送宽度、筒体直径、两端轴伸长度、六角轴对边尺寸以及机架侧板开孔中心距。滚筒装入机架后，应保证轴线与输送方向垂直，否则输送带会持续向一侧偏移；张紧调节通常通过两侧轴承座的平行移动实现，因此轴端与张紧槽之间需要保留足够的调整行程。六角轴与驱动轮连接时，六方配合段不宜过短，端部应设置锁紧位，防止启动冲击造成轮体脱出。

　　实际建模时，筒体外圆、轴座同轴度、六方轴截面和紧固件位置均需按装配关系约束，尤其要关注轴肩、挡圈槽和轴承位之间的轴向尺寸链。该结构适合轻型至中型连续输送设备，在需要快速维护、减少焊接工装依赖以及多规格轴端复用的场合具有明显工程价值。
