Z型链式粉料密闭转运输送结构

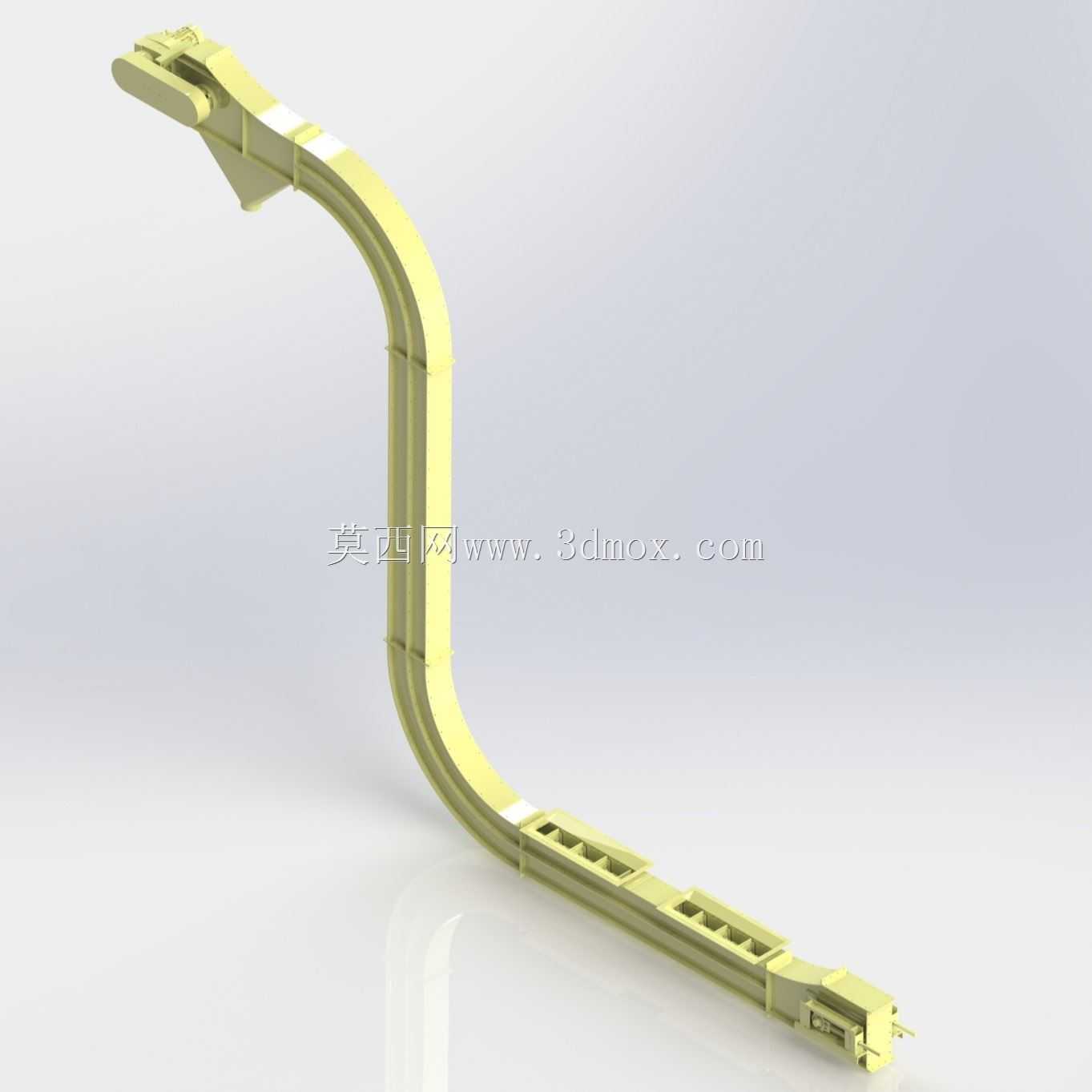

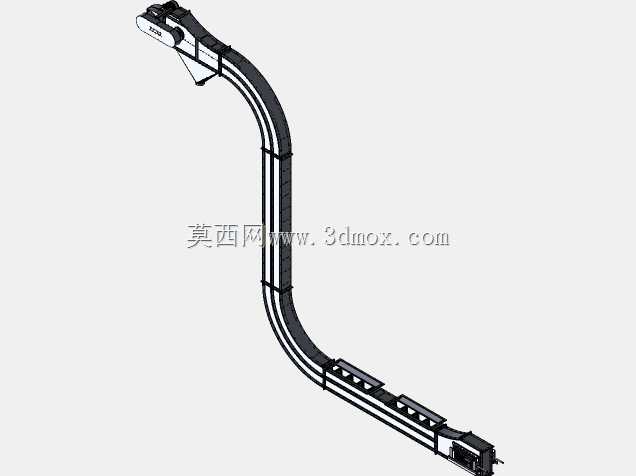

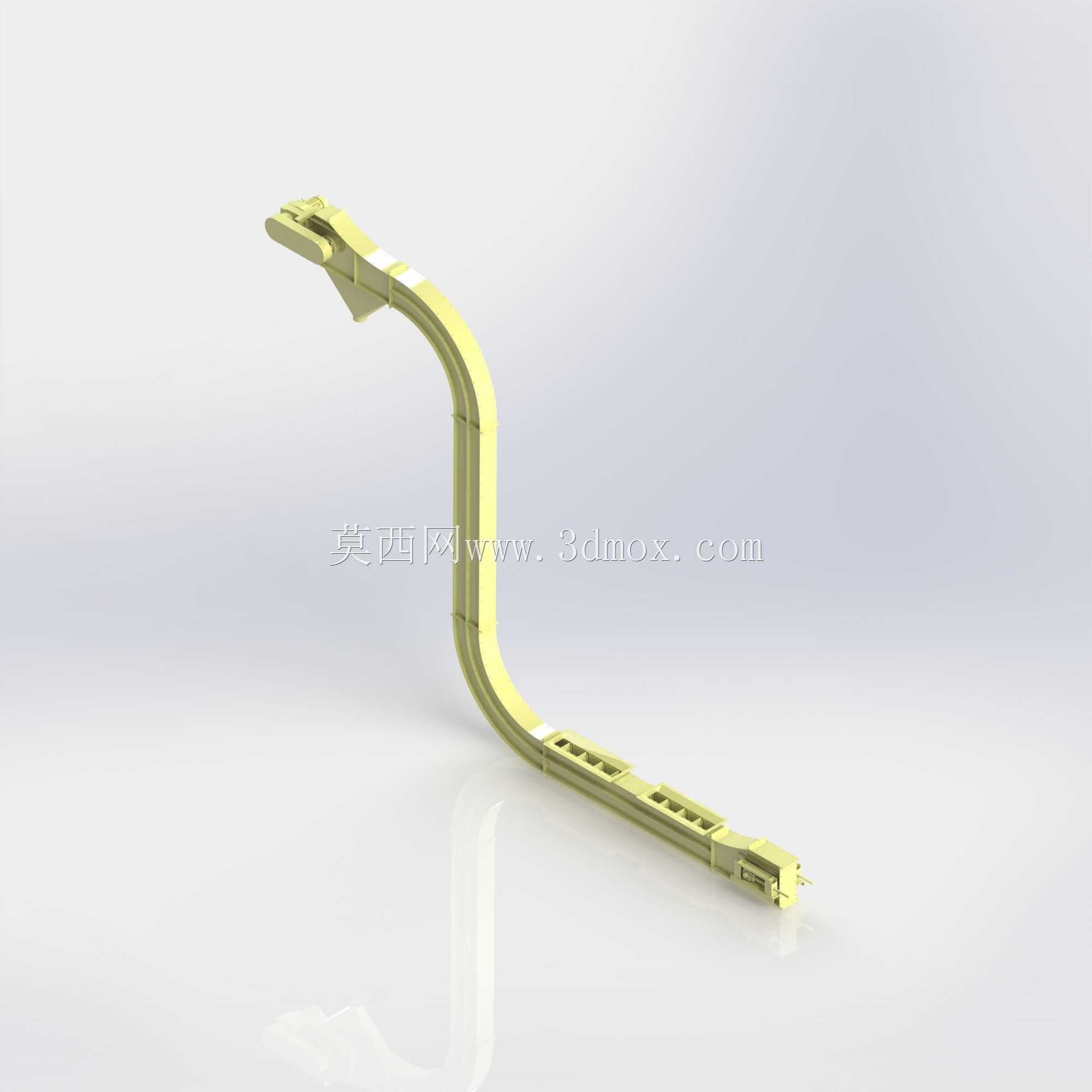

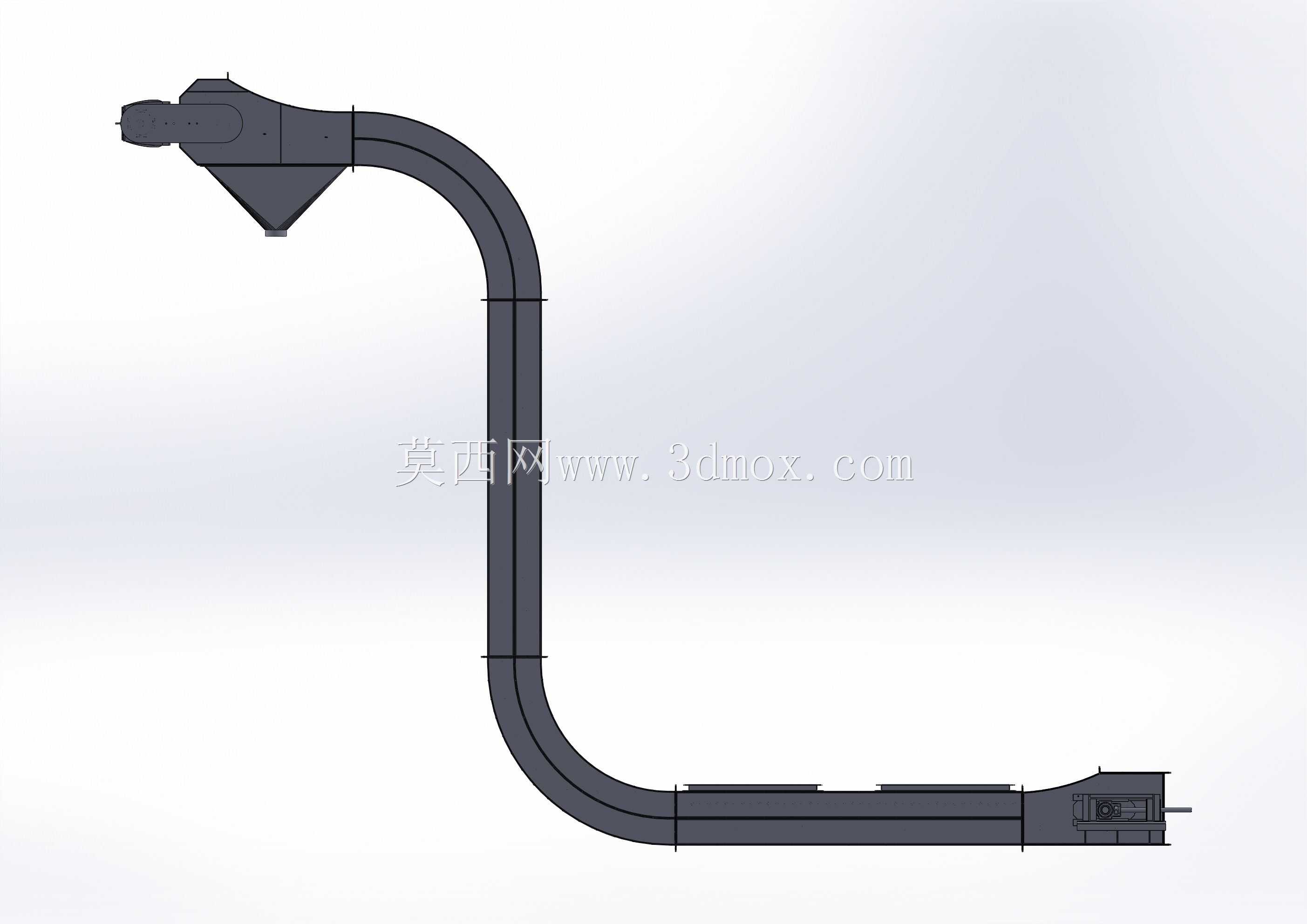

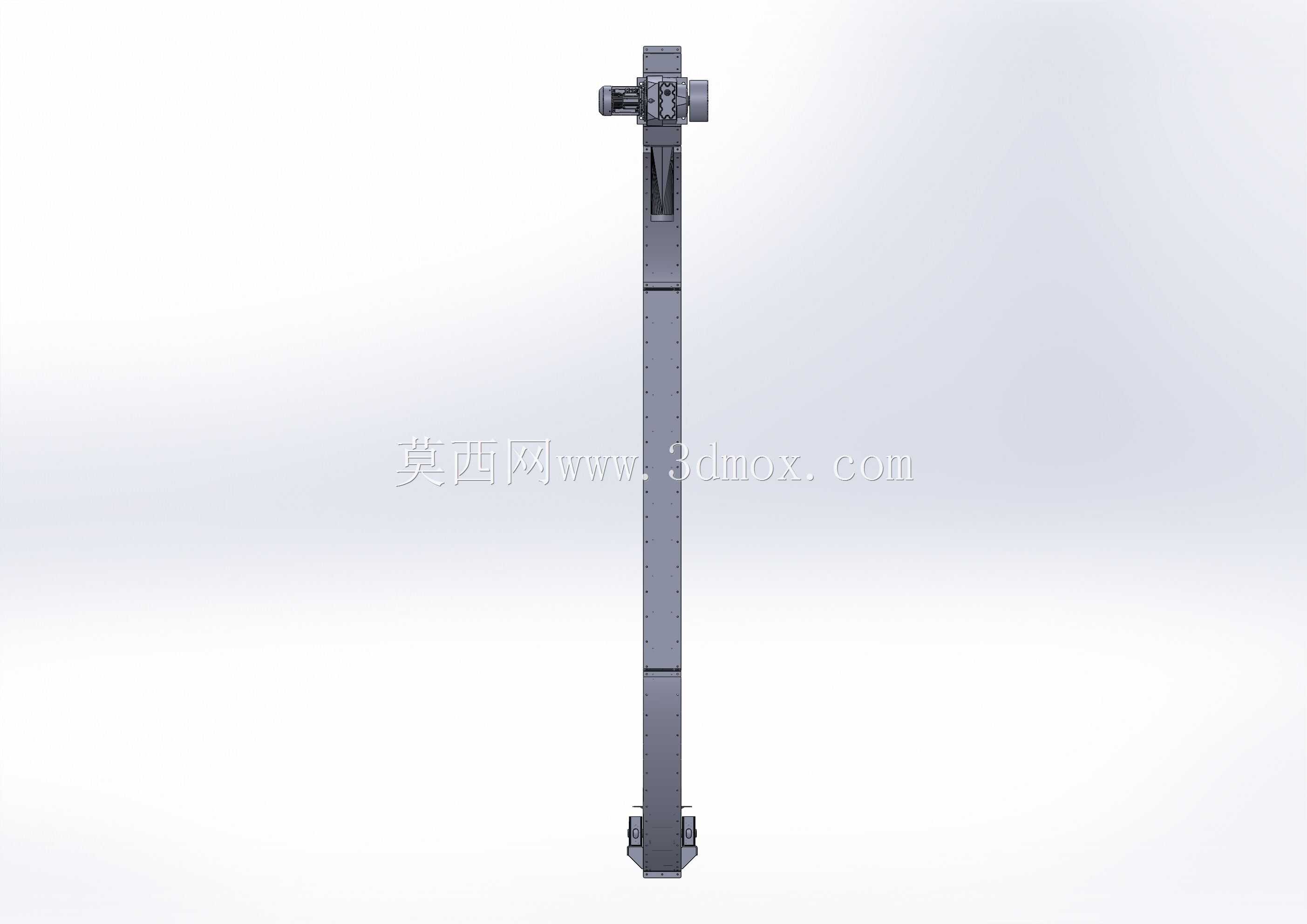

　　面粉加工车间的产线布局往往受厂房层高、上下工序设备排布限制，无法采用单一水平或垂直输送路径完成散料转运，这款Z型链式输送结构正是针对这类跨高度、跨水平段的连续送料需求开发。整套设备先从低位水平段承接上游卸料口落下的粉状物料，通过弯折过渡段完成抬升，再沿高位水平段将物料稳定送入下游筛分、暂存或包装设备，全程无需多台独立转运输送设备串联，省去了中间转接点位的落料扬尘与物料残留问题。

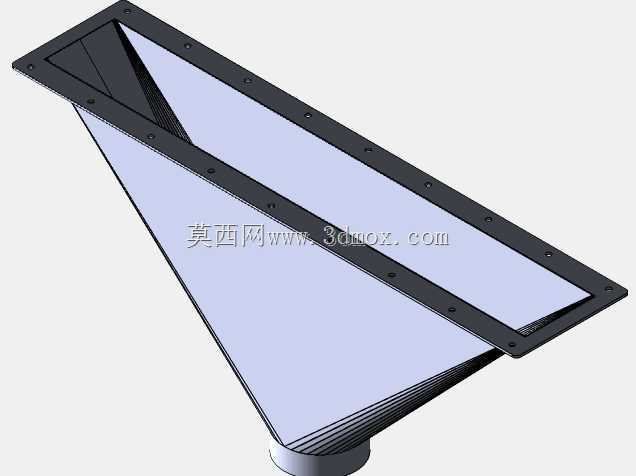

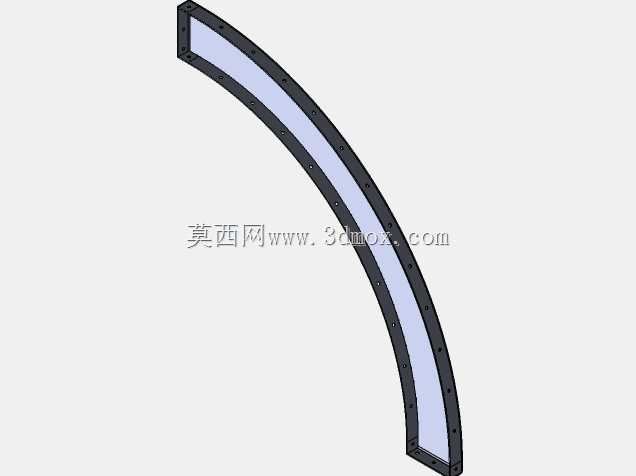

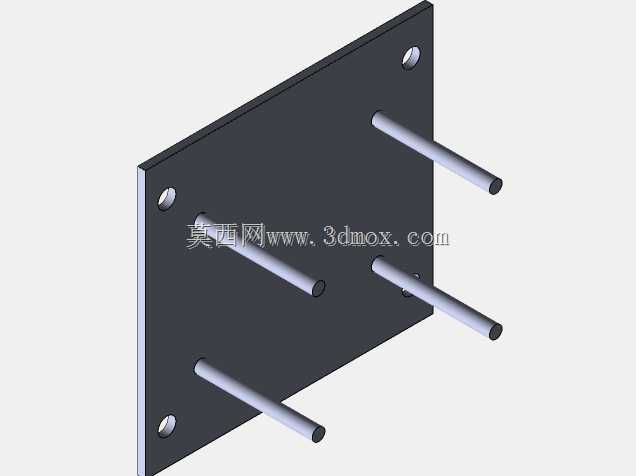

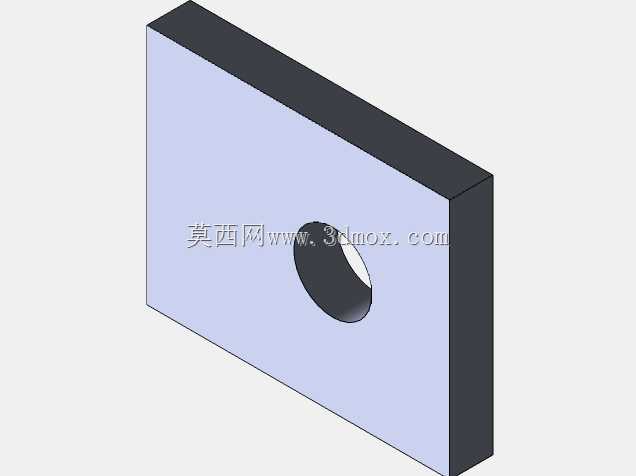

　　从现场安装边界来看，低位进料段需对齐上游磨粉、配粉设备的出料法兰，预留出检修人员清理进料槽的操作空间，高位出料段的落点要匹配后续设备的进料口中心距，两段水平段的垂直高差、水平延伸长度可根据车间实际排布调整，弯折圆弧段的曲率半径经过校核，既保证链条带料运行时无卡滞死角，也避免曲率过小导致粉料在弯折处堆积结拱。设备整体沿厂房立柱侧方排布时，外侧需留出链条张紧机构的调节行程空间，机架侧壁的固定支座要和厂房预埋钢梁点位对齐，避免运行过程中链式牵引产生的往复振动引发整机偏移。

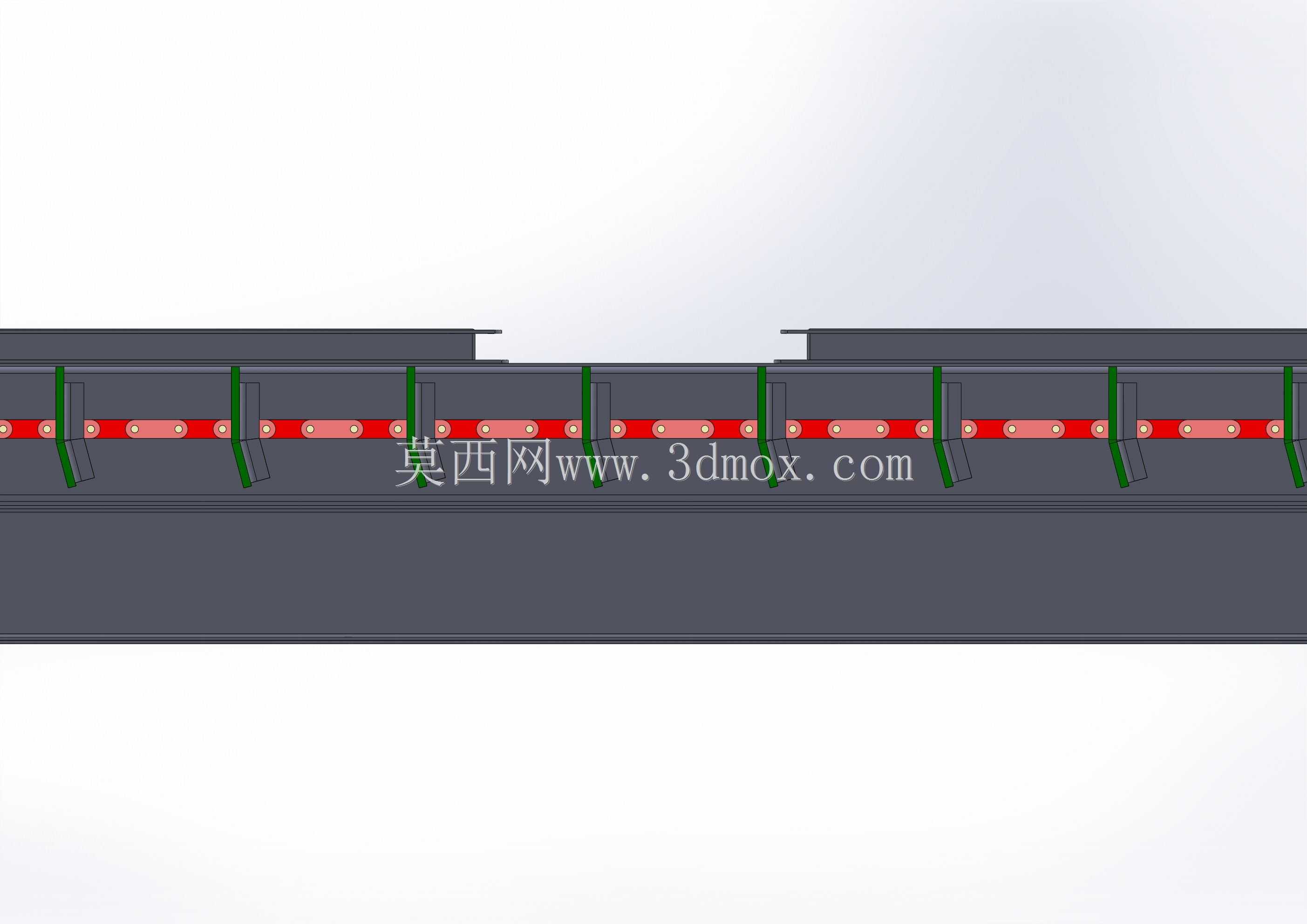

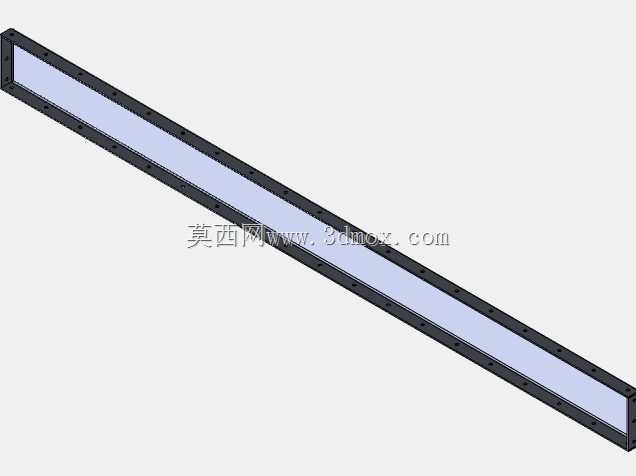

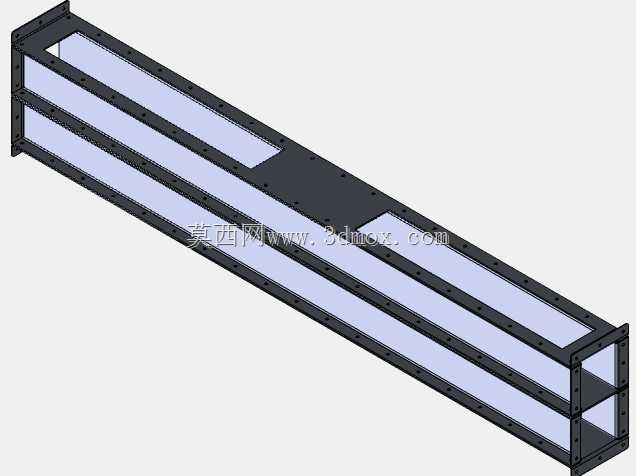

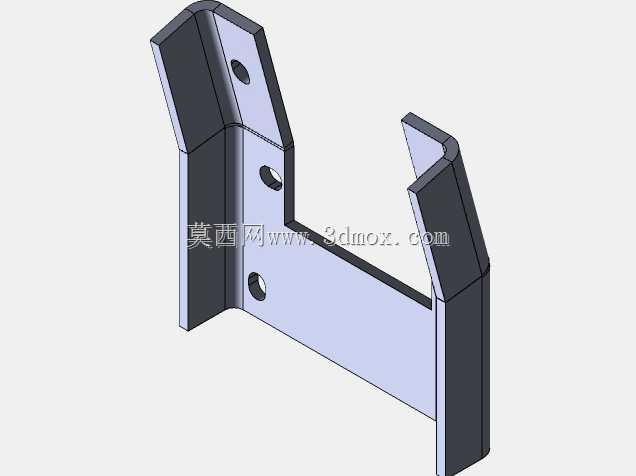

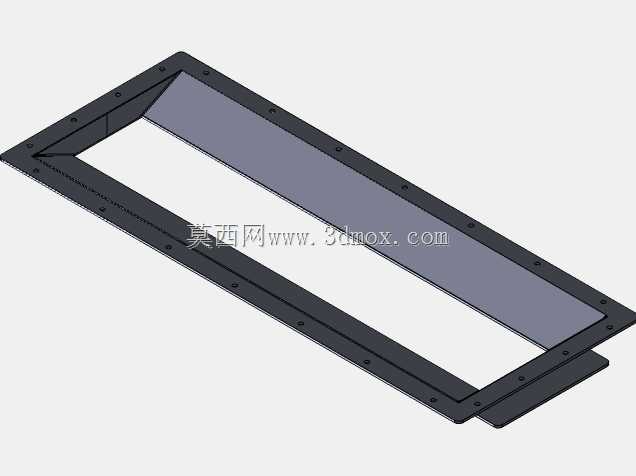

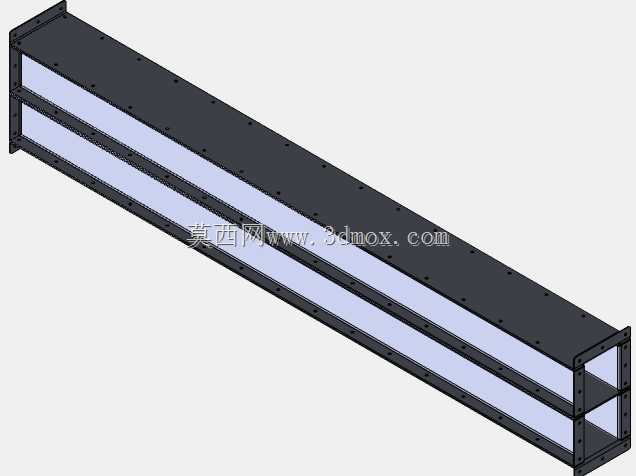

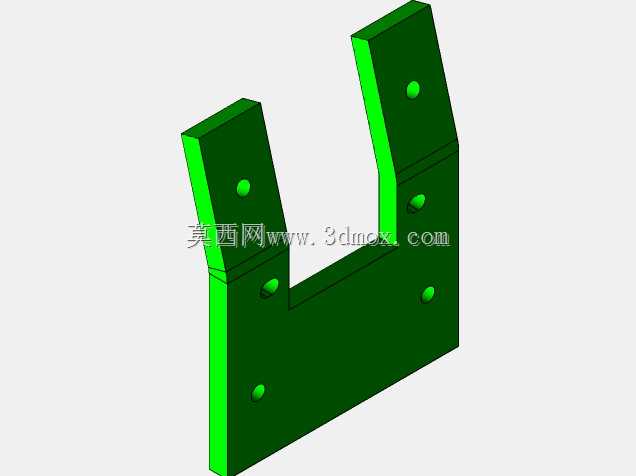

　　结构设计上，牵引构件采用适配粉料输送的链式刮板结构，刮板和槽体侧壁的间隙控制在极小范围，运行时既能推动槽内面粉沿输送方向整体滑移，又不会因间隙过大出现粉料回流、输送效率下降的问题。槽体采用分段拼接的密闭式壳体，所有拼接面做密封处理，粉状物料在封闭腔体内运行，不会向车间空间逸散粉尘，既满足食品加工车间的卫生管控要求，也避免外界杂质落入物料造成污染。低位水平段的槽底设置有便于拆装的清理盖板，生产换料或者长期停机时，可快速打开盖板清理槽内残留的余料，防止粉料受潮结块霉变。

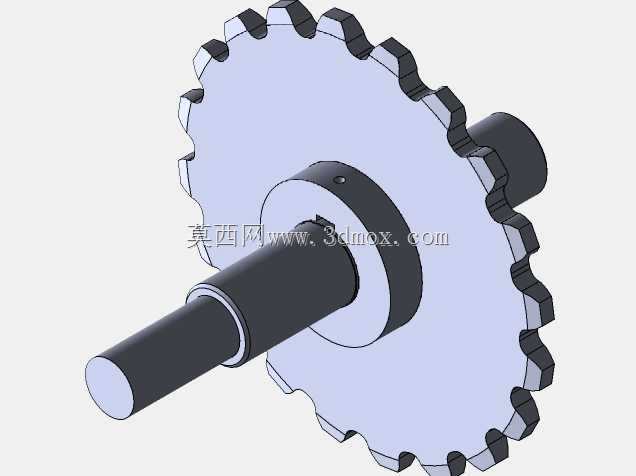

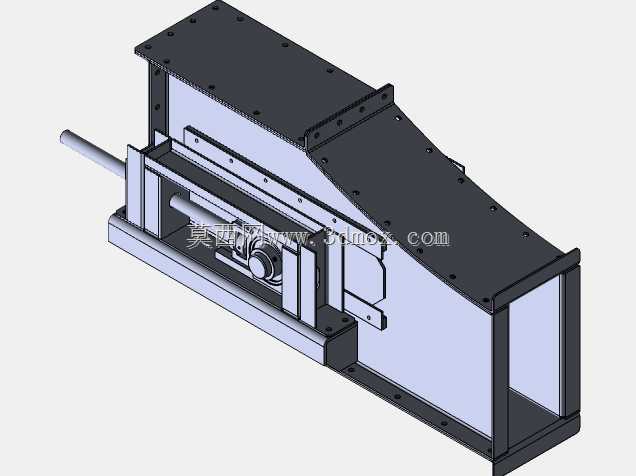

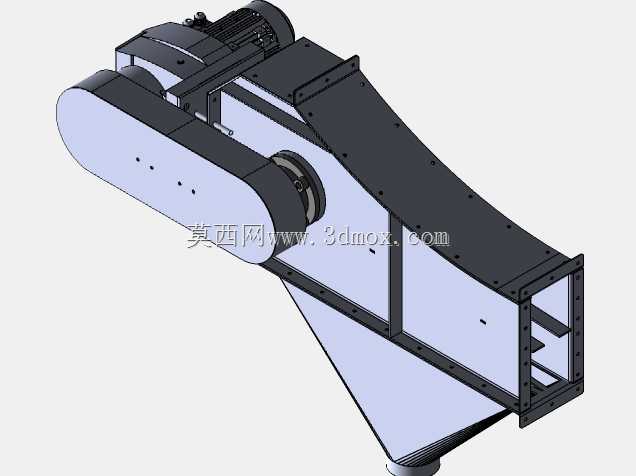

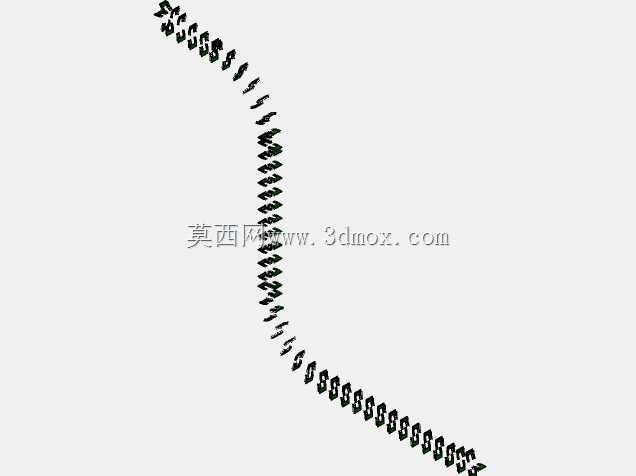

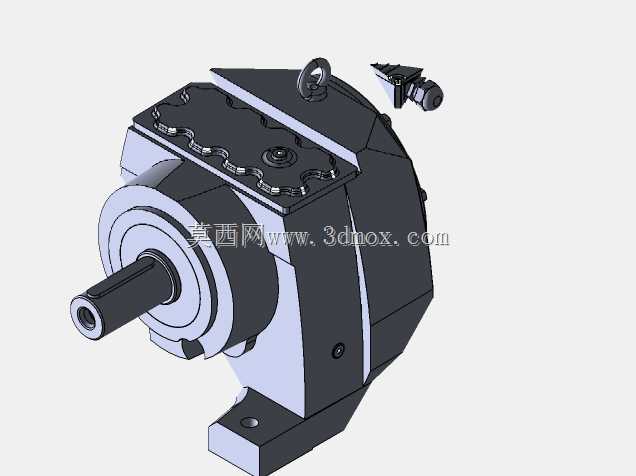

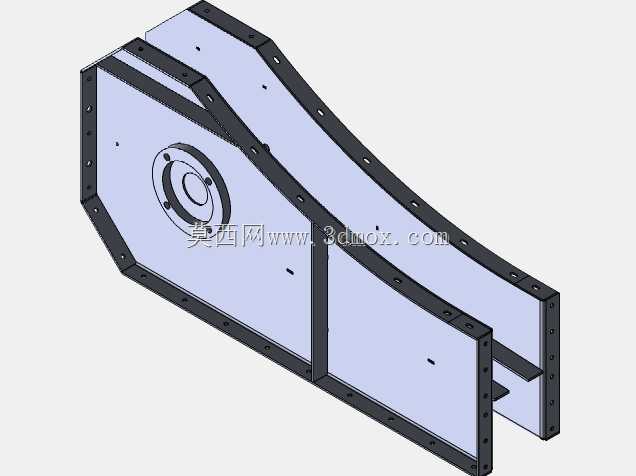

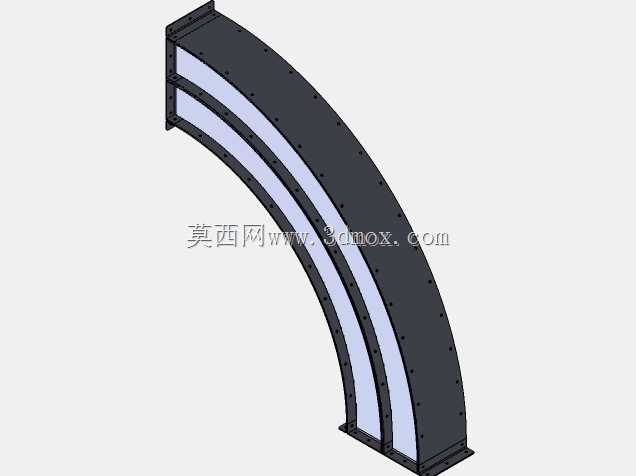

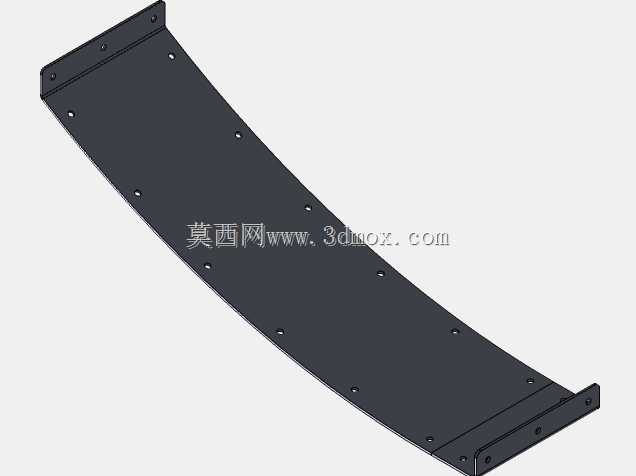

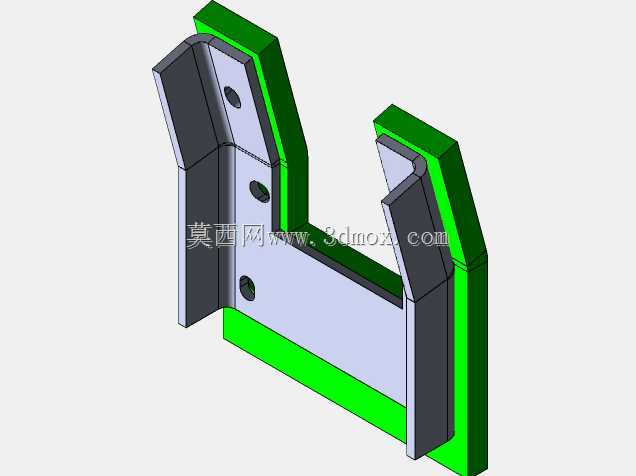

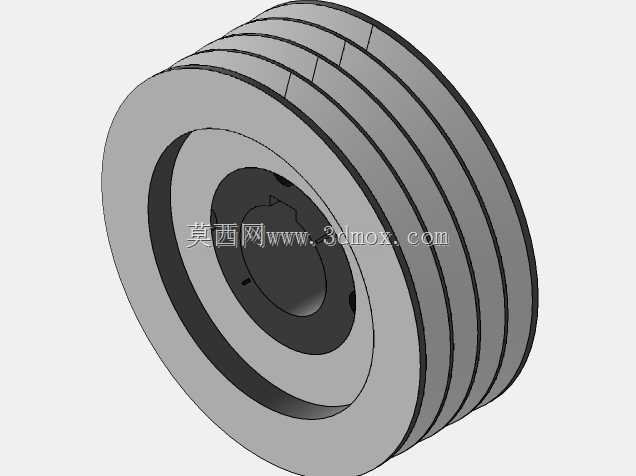

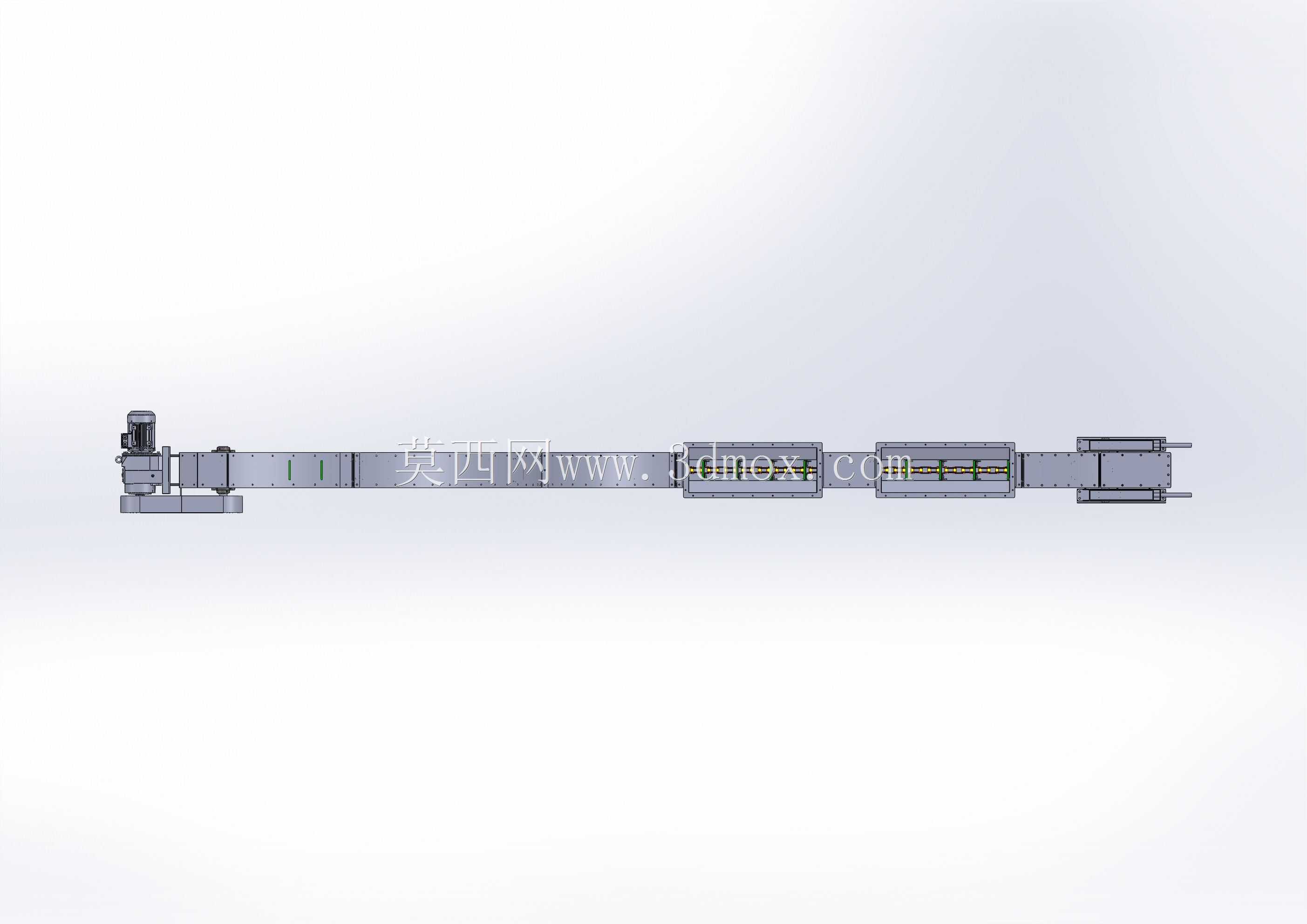

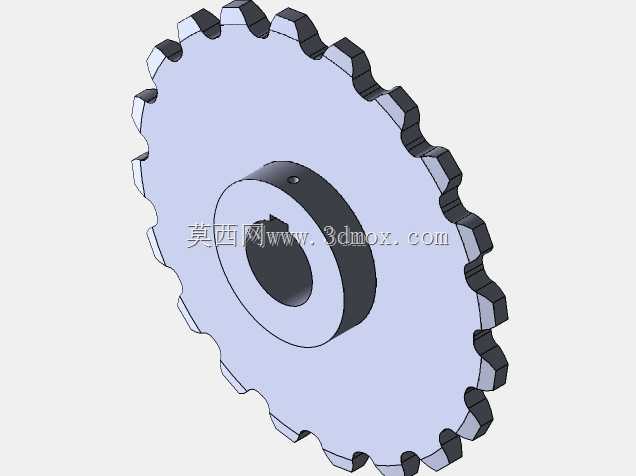

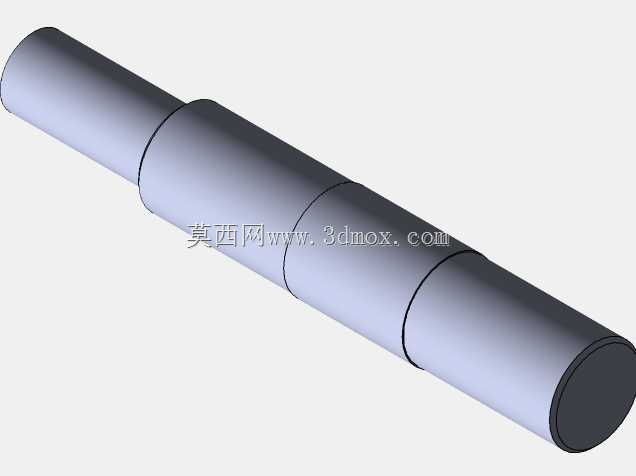

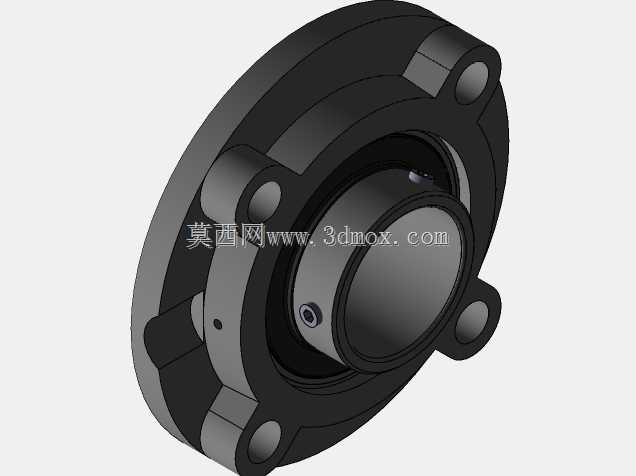

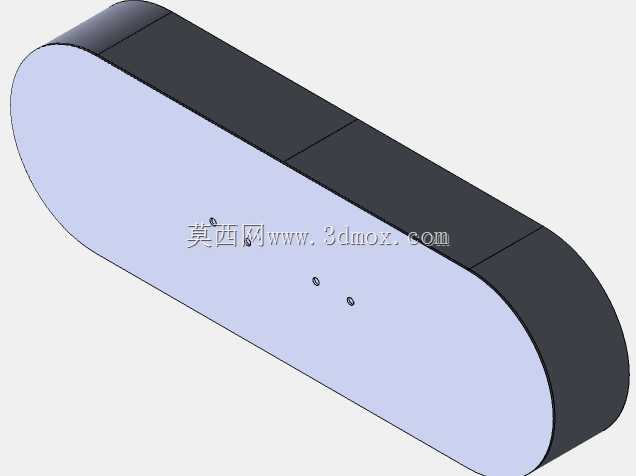

　　驱动单元布置在高位水平段的端部，和牵引链条的主动链轮直连，这种布置方式让链条承载物料的回程段始终处于适度张紧状态，避免低位段链条因垂度过大出现刮板蹭底、运行卡阻的问题。从动端设置在低位进料段的端部，配套弹簧式张紧结构，链条运行磨损后可自动补偿伸长量，维持链条和链轮的正常啮合，不需要运维人员频繁停机调整张紧行程。设备的两个弯折过渡段内部设置有导向轨，链条沿导向轨完成转向，转向过程中刮板始终和槽体保持设定间隙，不会出现刮板剐蹭槽壁、运行异响的情况。

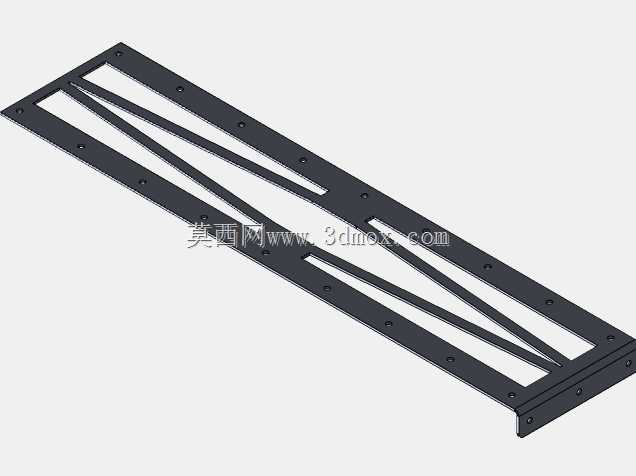

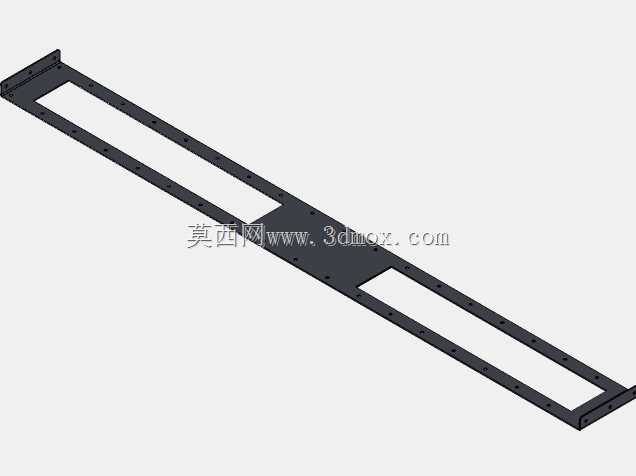

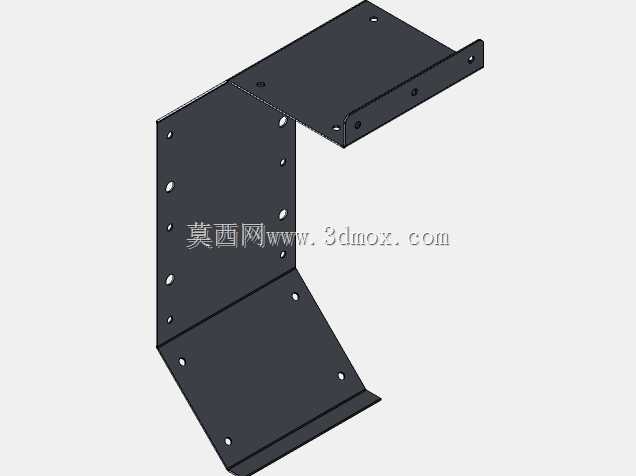

　　实际生产场景中，这类输送结构除了用于面粉厂的成品粉料转运，也可适配其他流动性较好的颗粒状、粉状食品物料，比如淀粉、杂粮粉、饲料粉料的生产线转序。和传统的斗式提升机加水平螺旋输送机的组合方案相比，Z型一体布局的输送路径没有中间卸料转接点，物料在输送过程中不会因多次抛落产生颗粒破碎、粉气混合溢出的问题，设备占用的车间平面面积更小，布局灵活性更强。设计阶段校核输送能力时，会根据物料的堆积密度、链条运行速度、槽体内部有效截面积计算单位时间输送量，匹配上下游设备的产能，避免出现送料过快导致下游设备堵料、或者送料速度不足拖慢整线节拍的问题。壳体的转角位置全部做圆弧过渡处理，不存在直角积料死角，日常生产结束后配合压缩空气吹扫即可完成腔体内清洁，完全符合食品加工设备的卫生设计规范。机架主体采用型材焊接成型，整体刚性足以承受满载物料时的载荷，运行过程中槽体不会出现明显形变，保证刮板和槽壁的间隙始终处于设计范围内，长期运行也能维持稳定的输送精度。
