长距重载辊筒式物料输送设备结构

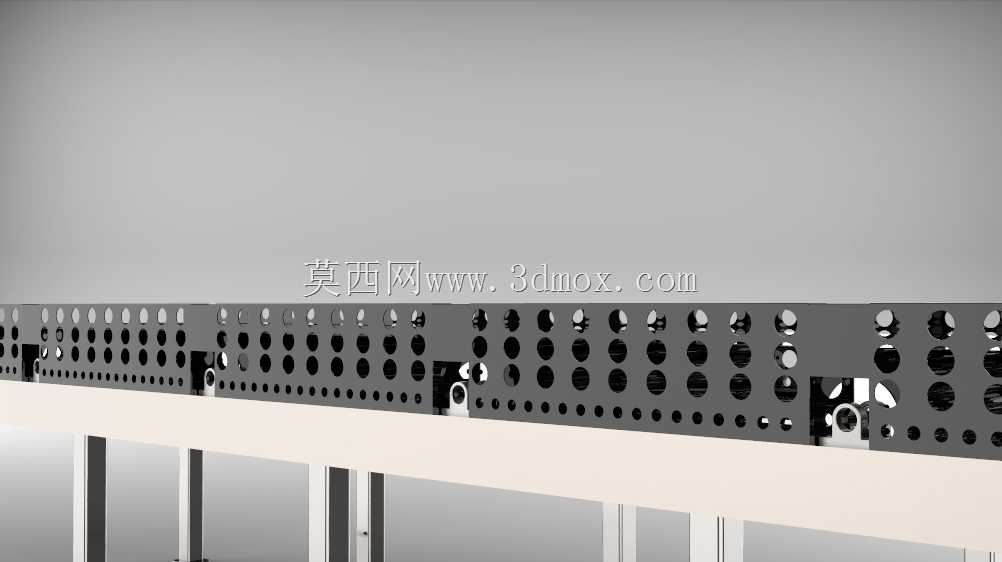

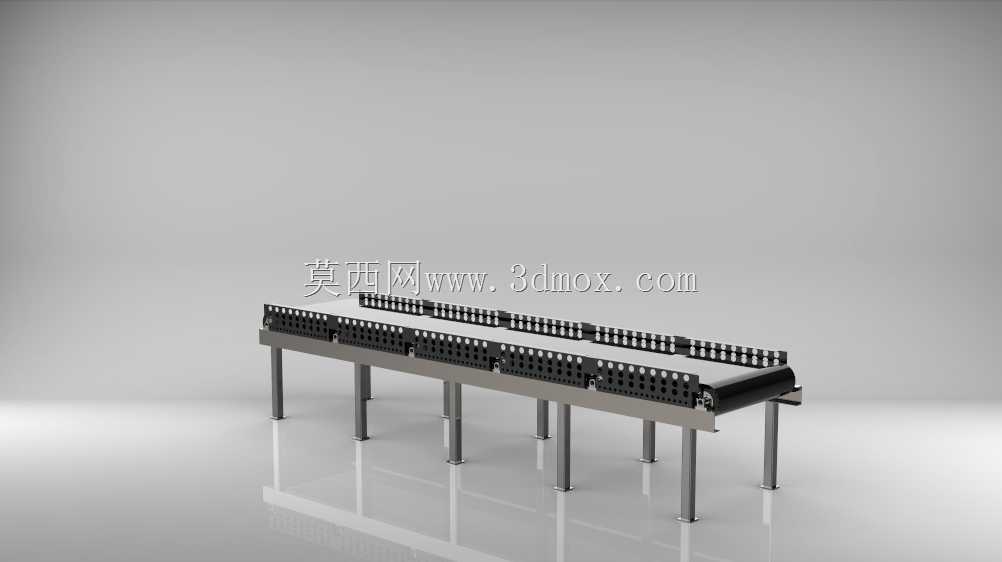

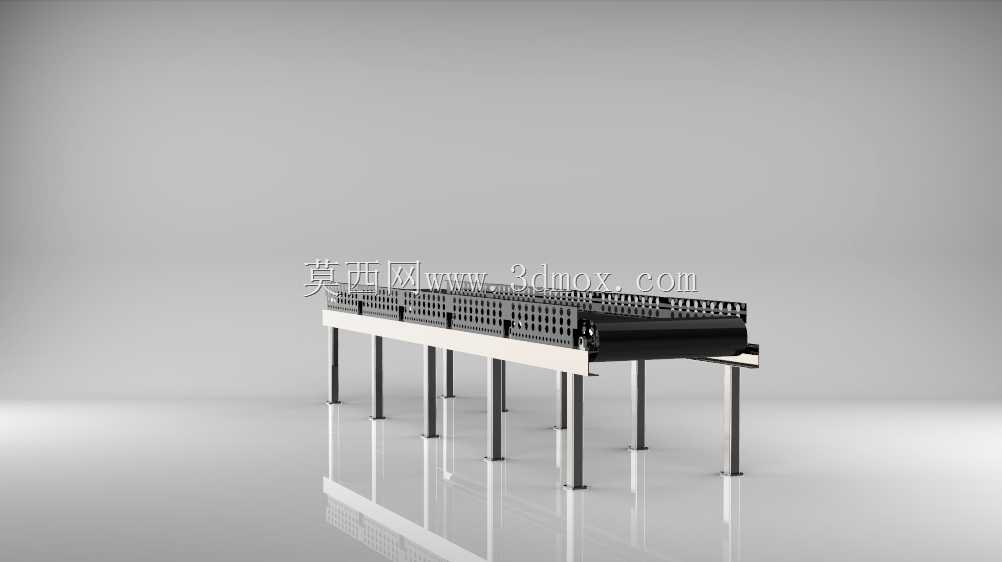

　　在离散制造车间的物料转运环节、电商仓储的分拣线接驳段、食品加工的工序流转工位，这类长距辊筒输送设备都是衔接上下游工序的核心载体，区别于皮带输送的柔性承载特性，该结构采用金属辊筒作为承载接触面，更适配带硬包装、金属周转箱、成型工件的输送需求，不会出现皮带被尖锐边角划伤、重载下皮带打滑跑偏的问题。从结构设计逻辑来看，整体采用分段式模块化机架设计，每段机架长度控制在2米区间，支腿采用可调式方管支撑结构，底部预留M16调节螺栓安装位，可根据现场地面平整度调整支腿高度，调节行程范围在0-80mm，适配不同厂区的地面安装公差，避免因地面不平导致的辊筒轴线偏斜、物料卡滞问题。机架侧边设置连续式挡边结构，挡边高度高出辊筒上表面50mm，

　　可防止输送过程中物料偏移掉落，针对需要分拣的工位，还可在挡边预留的安装孔位加装拨料机构、扫码支架，无需二次打孔破坏机架主体结构。辊筒排布采用等间距设计，相邻辊筒中心距为120mm，可保证最小底面尺寸150mm的工件平稳通过，不会出现工件卡入辊筒间隙的问题，辊筒两端采用深沟球轴承支撑，转动阻力小，单段机架额定承载可达每米80kg，适配大部分常规工业工件的输送载荷需求。设备两端设置主动辊与从动辊安装位，主动辊端预留链轮安装接口，可根据现场动力布局选择单端驱动或者双端驱动方案，驱动电机可安装在机架下方的电机安装板上，安装板开有长条形调节孔，方便调整链条张紧度，无需额外加装张紧轮结构。整体机架的宽度方向预留100mm的侧边安装空间，

　　可根据需求加装侧向导条、光电传感器安装架、急停按钮盒等附属配件，适配不同行业的定制化需求。安装时需保证多段机架对接处的辊筒上表面平面度误差不超过1mm，对接缝隙控制在3mm以内，避免物料经过对接位置时出现颠簸、卡滞，支腿底部建议加装减震垫，减少设备运行时的震动传递到地面，降低车间整体噪音水平。该结构的三维建模过程中，对所有安装孔位、配合公差都做了参数化处理，设计人员可根据实际输送长度、载荷需求快速调整参数，生成对应规格的输送设备模型，大幅缩短产线设计阶段的建模周期，也方便后续工程出图时直接提取尺寸参数，减少重复建模的工作量。
