弯脚防水型动力接插件三维结构

　　该接插件结构面向小空间动力线束连接场景，常见于移动机器人电池仓、电动工具驱动模块、小型伺服设备供电支路以及紧凑机柜内部的直流动力回路。整机布局中，线束往往不能沿壳体正面直线引出，若采用直式插头，插头尾部会占用较大插拔与走线空间，弯脚出线结构可把线束走向转向侧面，降低设备外壳开口高度，也能减少线束在狭窄仓体内被反复弯折的风险。

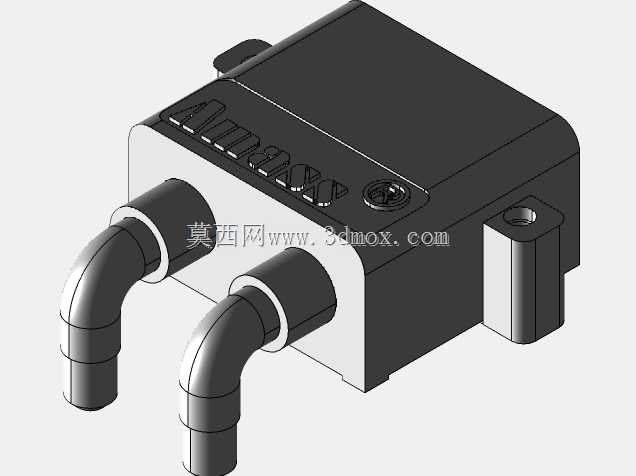

　　模型主体由绝缘壳体、两侧弯式插芯、尾部密封段、侧向安装耳和顶部锁附特征组成。壳体采用方正块体造型，边角做过渡处理，便于在注塑成型时控制材料填充，同时减少装配过程中与相邻钣金、塑胶件发生干涉的概率。两个弯式接头位于同一侧，插芯外部保留多级环形台阶，这些台阶既用于配合胶塞或密封圈形成防护，也可约束护套、热缩管或线束固定件的位置，使线缆在受拉、受振时不直接把外力传递到端子根部。

　　端子区域按照大电流动力连接需求布置，接触件轴线与壳体出线方向形成弯折关系，内部需要保留足够的导体包胶与爬电距离。壳体顶面设置有锁附孔位，可与配套插座或设备支架形成定位；侧面安装耳带有通孔，适合通过螺钉固定在面板、支架或电池包侧壁上。设计时不能只关注插头本体外形，还要把安装耳外侧的扳手空间、螺钉沉入深度、插座对插方向以及弯脚后方线缆最小弯曲半径一起纳入校核。

　　从安装边界看，方正壳体适合贴靠平面布置，两个弯管向外延伸后会形成明显的线缆包络区。三维布局阶段应在弯管端部继续建立线缆参考模型，检查仓盖闭合、线束扎带固定、维护插拔以及振动位移后的间隙。若设备存在防水要求，壳体分型面、端子出线处和对插端面都需要预留密封结构位置；模型中呈现的环形台阶和安装耳，正是后续进行密封圈选型、面板压紧和防水等级验证的重要依据。

　　结构建模时，插芯、壳体和安装耳之间的装配关系需要分层表达：绝缘外壳承担防护与定位，金属接触件承担载流，弯脚护套承担出线导向，螺钉孔承担整机固定。对于选型人员而言，这类模型的价值不只是外观展示，更在于提前判断对插行程、固定孔距、出线方向和周边干涉，从而在样机加工前完成连接器姿态、线束长度和仓体结构的同步优化。
