卧式带锁扣防反接大电流电源连接端子

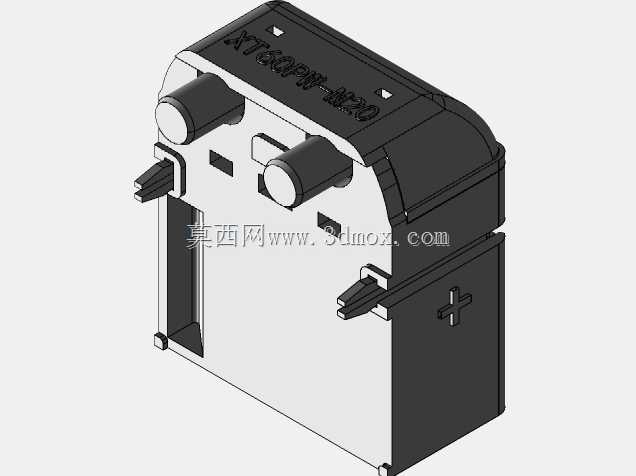

　　这款卧式板载电源连接端子，主要面向大电流低压供电场景的板端连接需求，常见于航模动力系统、便携储能设备、电动工具控制板、大功率移动电源的PCB板载供电接口设计，用来实现动力回路的快速插拔与可靠导通，替代传统焊接引线的连接方式，降低生产装配的人工成本，同时提升后期维护的拆装效率。端子本体采用卧式贴板安装结构，两个圆柱形插针引脚直接对应PCB板的焊盘孔位，安装后主体贴合PCB板面，不会像立式接插件那样占用过多垂直方向的设备内部空间，对于内部空间紧凑、对器件高度有严格限制的薄型设备设计十分友好。端子两侧设计有带导向斜面的弹性锁扣结构，在配套公头插入到位后，锁扣会自动卡入公头对应的卡槽内，避免设备在移动、振动工况下出现接插件松脱断电的问题，

　　拆卸时只需按压公头两侧的解锁位即可顺利拔出，兼顾连接可靠性与拆装便捷性。端子本体上模压有清晰的正负极标识，靠近十字标识的引脚为正极，另一侧为负极，从结构上避免生产装配或者用户使用时出现正负极反接的问题，防止反接造成后端电路烧毁。接触件采用高导电铜材制作，表面做镀锡防氧化处理，能够稳定承载35A级别的持续工作电流，接触电阻低，大电流工况下的温升控制在合理区间，不会出现接插件过热软化的问题。端子的绝缘外壳采用耐高温阻燃工程塑料注塑成型，能够耐受波峰焊时的高温冲击，不会在焊接过程中出现壳体变形、引脚移位的问题，外壳的拼接缝隙做了错位止口设计，提升绝缘防护性能，避免引脚间出现积尘短路的风险。建模过程中严格还原了实物的安装边界尺寸，

　　包括引脚间距、锁扣突出高度、插针的直径与伸出长度、本体的长宽高尺寸，以及插合方向的导向倒角结构，设计人员在进行PCB布局时可以直接调用模型核对安装空间，预留足够的插拔操作空间，避免出现周边器件干涉、插接头无法顺利到位的问题。同时模型还原了外壳表面的防滑纹理、标识刻印细节，在做设备整体装配校验时，可以直观检查端子与周边壳体、结构件的位置关系，提前排查设计干涉问题。
