XT30PW-M卧式弯针动力信号连接器

项目分类:通用五金配件 发布时间:2023-09-15 ID:711898
  • XT30PW-M卧式弯针动力信号连接器

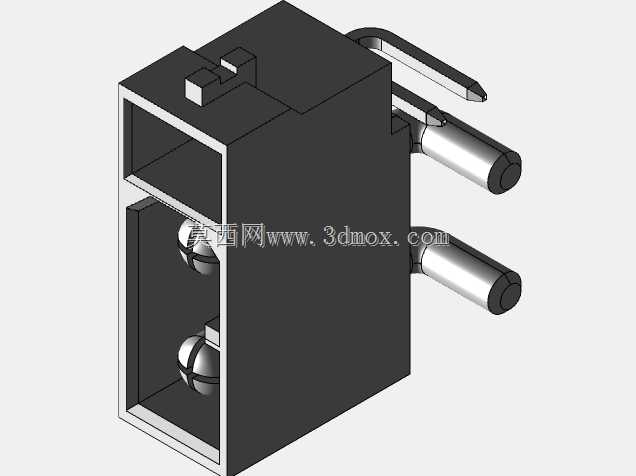

  该作品呈现的是一款面向小功率动力回路与辅助信号回路的板载连接器,采用2+2触点布局:两根较粗的弯针承担主电流传输,两根较细的弯针用于信号检测、辅助供电或防呆识别。连接器本体为黑色绝缘壳体,前端设置插接腔,内部可见球形接触结构与导向空间,后侧以90°弯折引脚引出,适合直接焊接在PCB板面,降低整机轴向占用高度。

  在无人机、小型机器人、电动工具、电池管理模块、测试治具和紧凑控制柜中,设备内部往往同时存在动力线和信号线。若使用完全分离的接插件,不仅增加板上布局数量,也容易在装配时出现动力端已接通而信号端未可靠连接的情况。2+2结构把主功率触点与辅助触点集成在同一壳体内,插合动作一次完成,能够让结构设计人员在有限空间内完成供电、检测和联锁信号的统一布置。卧式弯针形态尤其适用于外壳侧壁较薄、连接器需贴近PCB边缘出线的场景,线束从侧向进入后,引脚沿板面焊接,整机堆叠高度更容易控制。

  从功能特性看,主触点区域强调持续载流与插拔稳定性,腔体内的接触件通过弹性夹持形成低电阻通路;信号触点尺寸较小,主要承担低电流信号,不与主功率触点混用。前端开口周围设置导向和限位结构,插头进入时先由壳体侧壁校正方向,再使触点逐步接合,可减少斜插导致的针体偏载。壳体顶部的小凸台和局部加强筋用于模具成型、装配识别或与配对件形成位置约束,侧面轮廓则保留了自动化拾取和人工插拔所需的握持边界。

  建模时需要重点处理三类几何关系。其一是绝缘壳体的内腔壁厚,外壁看似简单方块,但内部要容纳接触件、防误插结构和插拔导向面,壁厚过薄会影响注塑填充和装配强度,过厚又会产生缩痕并挤占触点空间。其二是弯针的空间走向,主功率针与信号针从壳体后部伸出后弯折,针体中心距、折弯半径、焊接段长度必须与PCB孔位或焊盘布局一致;弯折处不能与壳体后壁、相邻元件或线束护套发生干涉。其三是插接配合面,入口倒角、腔内台阶、触点露出位置和配对插头的轮廓需要同步校核,保证插入过程中没有卡滞,完全插合后又能获得明确的到位感。

  外形边界可按板载连接器的工程思路理解:主体为矩形绝缘块,长度方向服务于插接深度,宽度方向容纳两主两副共四个触点,高度方向受卧式安装限制。后侧弯针沿PCB表面延伸,焊接段末端应留出足够的焊盘和维修空间;前端插接腔则要超出板边或与壳体开孔对齐,使外部插头能够直线进入。布局时不能只看3D外形包络,还应预留手指或工装插拔空间、插头线束弯曲半径以及焊点检查通道。若设备外壳在连接器前方开设窗口,窗口边缘应避开插头加强肋,并在上下方向保留公差补偿量,避免外壳压接插件导致针脚受力。

  该类连接器的设计价值在于把动力传输、信号反馈和板级安装合并为一个稳定接口。结构工程师在整机布置时,可将其放在控制板边缘,作为电池、电机驱动模块或外接负载的快速断开点;电气工程师则可依据粗细触点分工安排功率回路和检测回路。三维模型清晰表达了壳体、触点、弯针和插接腔之间的装配关系,可用于干涉检查、PCB封装核对、外壳开孔设计以及装配工艺评审。
