双环连体螺母扳手夹持工装结构

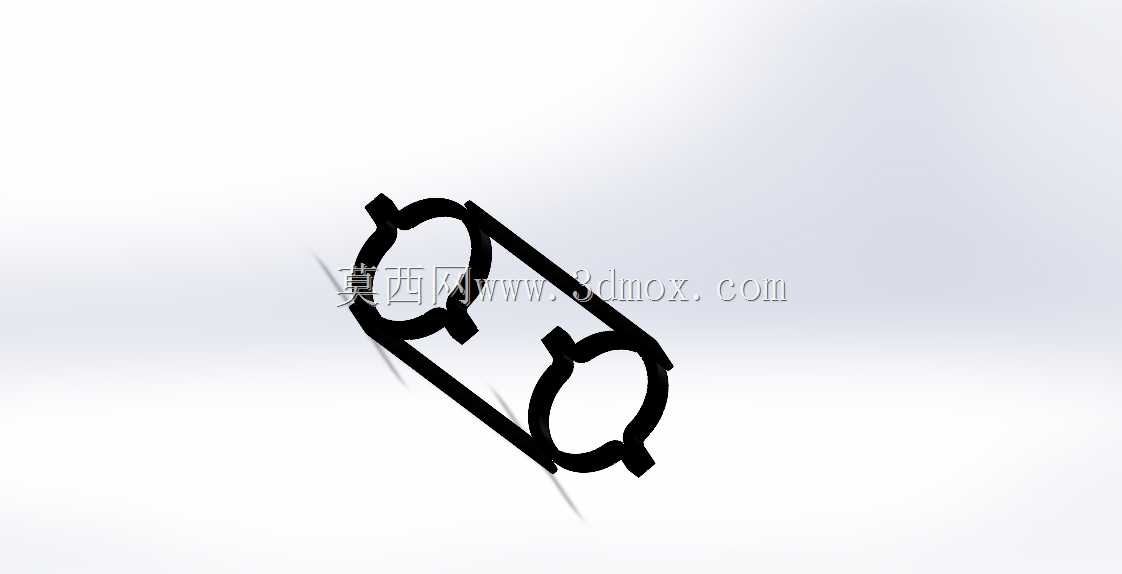

　　该结构针对狭窄装配工位下双点位螺母同步对位、快速旋拧的作业需求展开设计，整体采用两个环形抱持卡口通过一体式连接臂连为整体的布局，区别于常规单头开口扳手仅能逐个操作紧固件的形式，可在一次对位动作中同时覆盖两个间距固定的螺母工位，大幅减少工装反复移位、对位的辅助工时，在产线批量预装、设备模组内部紧固件拆装、机柜内部密集点位检修这类操作空间受限的场景下实用性突出。

　　从实际功能逻辑来看，两个环形卡口的内轮廓按照对应规格螺母的外接多边形轮廓做适配，卡口周向预留的凸起卡位可在套入螺母后与螺母棱边形成可靠咬合，旋拧过程中载荷均匀分布在螺母多个受力棱面上，不会出现单点应力集中导致螺母棱边打滑、圆角磨损的问题；连接臂采用平直加强构型，臂身截面厚度经过受力校核，操作人员在臂身施加旋拧扭矩时，臂体不会出现明显挠曲变形，两端卡口的同轴对位精度可长期保持，避免长期使用后卡口错位无法同时套入两个螺母的故障。

　　设计过程中优先考虑了作业边界的适配性：整体外轮廓做了圆滑过渡，没有突出的尖锐棱角，在伸入设备内部缝隙操作时不会剐蹭周边的线束、管路与精密加工面；两个环形卡口的中心距严格匹配目标工位上成对布置的紧固件间距，卡口的开口宽度预留了合理的装配间隙，既可以让螺母顺利套入，又不会因间隙过大导致旋拧过程中工装晃荡脱出。连接臂的长度经过权衡：臂长过短会导致操作人员手部距离作业面过近，容易被周边结构磕碰，也无法获得足够的扭矩力臂；臂长过长则会让工装整体回转半径过大，无法在狭小腔室内完成旋转动作，最终选定的臂长尺寸可在常规机柜、模组内部的有限空间内完成60度以内的往复旋拧动作，配合扳手尾部的卡位结构，可快速实现螺母的预紧与松脱。

　　结构的安装与使用边界也做了充分考量：工装整体为一体式成型结构，无额外活动铰接部件，长期使用过程中不存在铰接销松脱、小件掉落进入设备内部的风险；环形卡口的侧壁厚度兼顾了强度与轻量化需求，整体重量控制在手动工具长时间握持操作不易疲劳的区间，卡口边缘做了倒角导向，在视线受阻的盲操作场景下，操作人员只需将工装大致靠向螺母点位，倒角结构即可引导卡口顺利滑入并套住螺母，无需反复目视对位，非常适合设备内部暗腔、管线遮挡区域的紧固件作业。该结构也可作为自动化拧紧工位的末端执行器夹持基体，两端卡口可集成扭矩传感模块，实现双螺母同步定扭矩锁紧，保证成对紧固件的预紧力一致性，避免单点位锁紧导致的连接件偏斜、密封面压合不均等装配缺陷。
